Замена вентилятора охлаждения Samsung Chromebook XE550C22

Перед началом этого шага отключите питание.

Используя лопаточку, снимите четыре противоскользящие накладки 1/2 дюйма с нижней стороны ноутбука.

Отвинтите восемь винтов 7 мм с помощью отвертки J0.

Начиная с центральной передней части ноутбука, вставьте металлическую лопаточку между панелью клавиатуры и нижней панелью, отделяя нижнюю панель от корпуса.

Продолжайте поддевать по бокам, чтобы освободить остальные защёлки.

После отсоединения всех защёлок оттяните заднюю панель от корпуса ноутбука.

Примечание: задняя панель обладает некоторой гибкостью, не бойтесь приложить небольшое усилие.

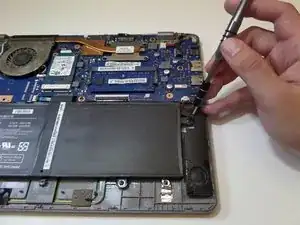

Снимите четыре винта 3 мм, фиксирующие батарею, с помощью отвертки J0.

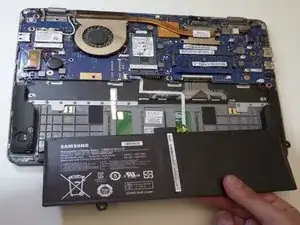

Поднимите батарею под углом, чтобы отсоединить её от материнской платы, затем оттяните её от корпуса ноутбука.

Не поднимайте батарею строго вертикально. Это повредит разъёмы батареи.

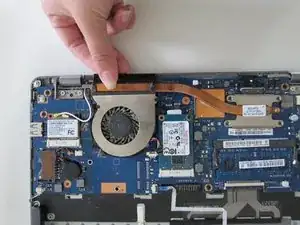

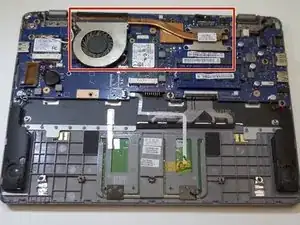

Найдите вентилятор охлаждения и радиатор в верхней центральной части Chromebook.

Поверните Chromebook на 180 градусов, чтобы вентилятор оказался ближе к вам, и найдите кабель питания вентилятора.

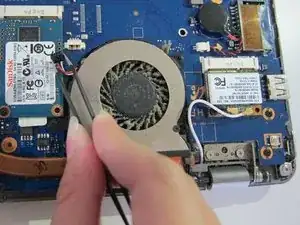

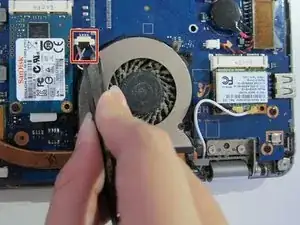

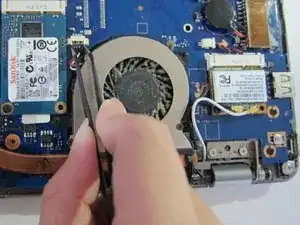

Отсоедините кабель вентилятора от материнской платы с помощью изогнутых пинцетов.

Будьте осторожны и не вытягивайте кабель вентилятора с чрезмерной силой. Это приведёт к неработающему вентилятору и повреждению провода.

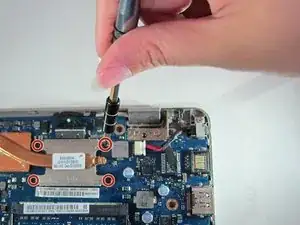

Снимите четыре одинаковых винта 6 мм с радиатора, помеченного как CPU, используя отвертку J0.

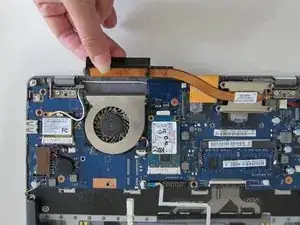

Слегка приподнимите радиатор руками и снимите его.

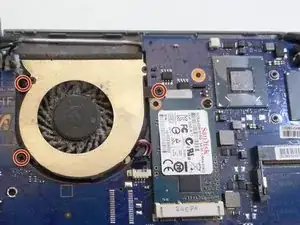

Снимите три одинаковых винта 6 мм вокруг вентилятора с помощью отвертки J0.

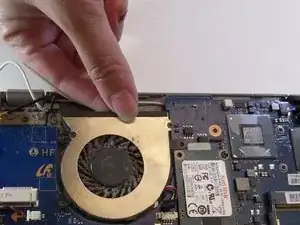

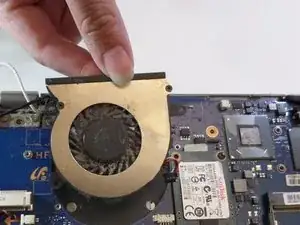

Слегка приподнимите вентилятор руками и извлеките его из корпуса ноутбука.
