Замена вентилятора охлаждения процессора в HP OMEN 15-ce198wm

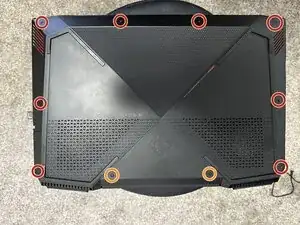

Полностью выключите ноутбук. Отверткой Phillips #2 отверните 10 винтов на чёрной крышке. Два центральных винта (на фото отмечены оранжевым) в задней части являются удерживающими и не требуют полного извлечения, их достаточно ослабить.

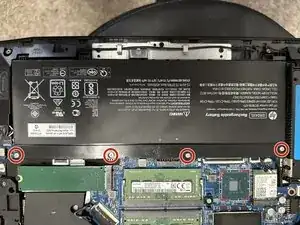

Для безопасности извлеките аккумулятор. Отверните четыре винта, фиксирующие аккумуляторный блок. Поднимите его прямо вверх и немного сдвиньте вперёд, чтобы полностью освободить аккумулятор от удерживающих защёлок в нижней части блока.

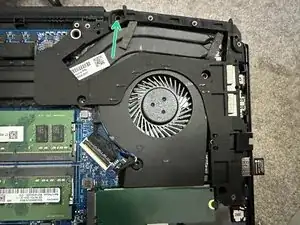

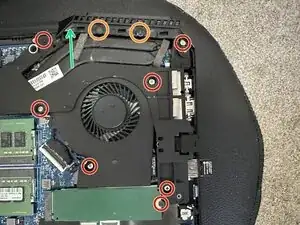

Отверните 10 показанных винтов. Два винта, отмеченные оранжевым, необходимо снять, чтобы снять вентиляционную панель с тыльной стороны ноутбука и получить доступ к скрытому винту, обозначенному зелёной стрелкой. Вентиляционная панель снимается лёгким натяжением от корпуса. После удаления всех винтов прижимная скоба над вентилятором снимется без затруднений.

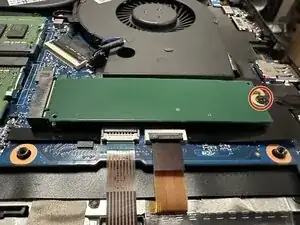

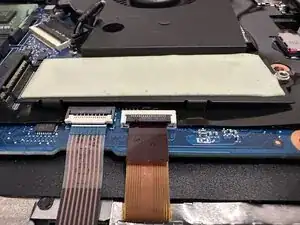

Отверните винт, фиксирующий SSD. Осторожно приподнимите SSD от теплоотводящей прокладки и извлеките его из разъёма.

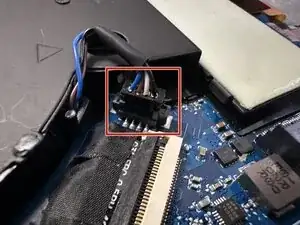

Тяните непосредственно за корпус разъёма и следите, чтобы не вытащить провода из вентилятора. Поскольку у разъёма нет фиксатора, для отключения вентилятора от материнской платы достаточно небольшого усилия.

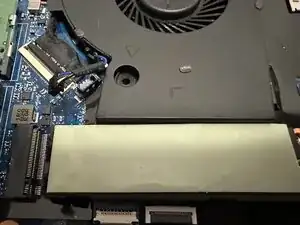

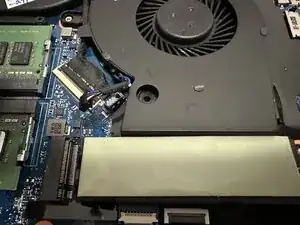

В этом вентиляторе предусмотрено место для теплоотводящей прокладки SSD. Если прокладка в хорошем состоянии, аккуратно перенесите её на новый вентилятор. Если прокладка повреждена, её необходимо заменить. Оригинальная прокладка должна иметь липкую сторону для фиксации на новом вентиляторе.

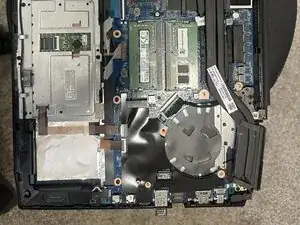

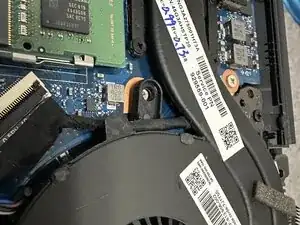

На этом этапе можно извлечь старый вентилятор. Обратите внимание на кабель, пролегающий над одним из мест крепления вентилятора. Следите, чтобы этот кабель не зацепился при демонтаже. Подведите рычаг скобы под кабель и снимите вентилятор.

Сборка выполняется в обратном порядке. При установке вентилятора убедитесь, что разъём правильно совмещён с портом на материнской плате, чтобы не повредить контакты.
