Замена твердотельного накопителя HP OMEN 16 Series
Для чего это руководство?
Это руководство по замене и/или обновлению M.2 NVMe SSD в ноутбуках серии HP Omen 16.
Нужен ли мне этот ремонт?
Если у вас возникают сбои или проблемы с жёстким диском, или вы хотите увеличить объём хранилища на ноутбуке, это руководство подходит вам.
Какие инструменты нужны?
Для выполнения этого ремонта требуются:
- Отвёртка Phillips
- Пластиковая карта (может быть любая пластиковая карта).
- Запасной M.2 NVMe SSD
*Опционально можно использовать баллончик со сжатым воздухом для удаления пыли и частиц внутри ноутбука. Это не является обязательным.
Насколько сложен этот ремонт?
Замена и/или обновление накопителя в ноутбуках HP Omen 16 серии несложны. Ориентировочное время выполнения ремонта — около 5 минут, не более 10 минут.
Шаг 1

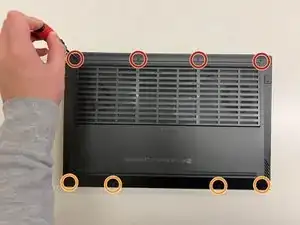

Выверните четыре винта 8 мм на задней крышке ноутбука с помощью отвёртки Phillips #1.
Выверните четыре винта 5 мм на задней крышке ноутбука с помощью отвёртки Phillips #1.

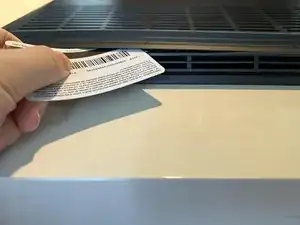

Вставьте небольшую пластиковую карту в щель между задней крышкой и корпусом ноутбука.
Поверните карту по часовой стрелке, пока между крышкой и корпусом не появится зазор. Повторите этот приём по периметру, чтобы снять заднюю крышку.
НЕ вставляйте карту глубоко в корпус ноутбука — вы можете повредить внутренние компоненты. Как на изображении, достаточно вставить только угол карты.
Шаг 2

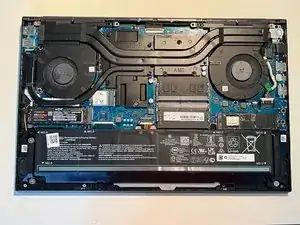

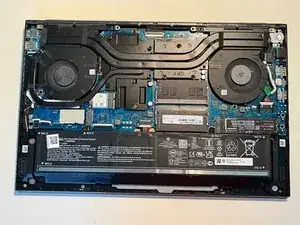

Найдите накопитель справа.

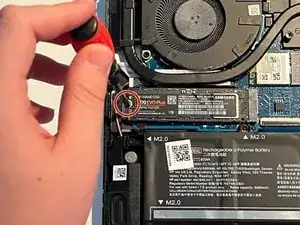

Выверните винт, фиксирующий накопитель, с помощью отвёртки Phillips #1.
Шаг 3

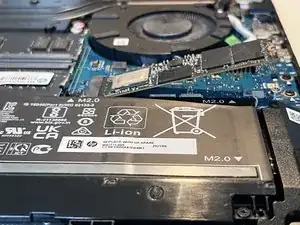

SSD приподнимется под углом примерно 25–35 градусов.

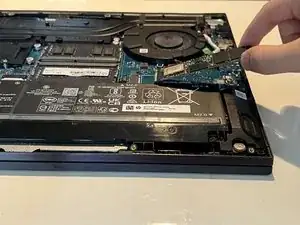

Осторожно извлеките SSD под углом. При необходимости слегка поверните его из стороны в сторону.
Шаг 4
Вставьте новый SSD в разъём под углом, не прилагая большого усилия.

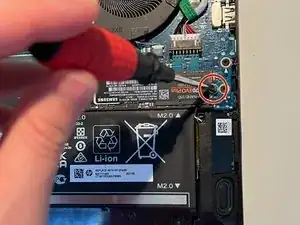

Закрутите новый SSD винтом с помощью отвёртки Phillips #1.
Шаг 5

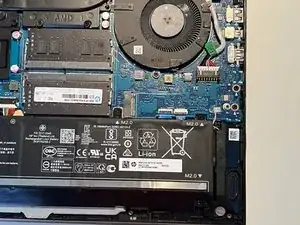

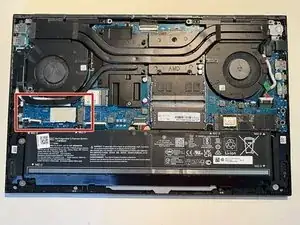

Найдите запасной слот для накопителя слева на ноутбуке.

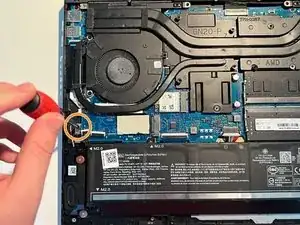

Выверните винт из этого слота и аккуратно отложите его для последующей установки.
Возьмите новый накопитель и вставьте его под углом примерно 25–35 градусов, как показано на изображении.
Вставляйте накопитель аккуратно, не применяя большого давления.
Шаг 6
Закрутите накопитель в слоте винтом, который вы отложили на шаге 5.
Шаг 7

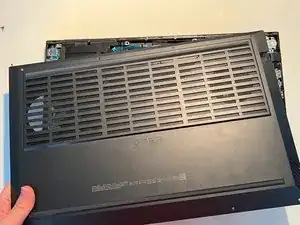

Возьмите заднюю крышку и наденьте её обратно на ноутбук.
Убедитесь, что крышка полностью прилегает к корпусу; прижмите крышку в нескольких местах, чтобы она была надёжно закреплена.
Закрутите четыре винта 8 мм отвёрткой Phillips #1.
Закрутите четыре винта 5 мм отвёрткой Phillips #1.
