Замена SSD на HP Pavilion 15z-eh000
Это руководство по замене твердотельного накопителя (SSD) ноутбука HP Pavilion 15z-eh000. Независимо от того, заменяете ли вы неисправный накопитель или upgrading for more storage, это руководство призвано упростить процесс. Перед началом убедитесь, что ноутбук: полностью выключен, не подключен к электрической сети и не имеет внешних устройств. Используйте рабочую станцию, которая чистая и свободна от статического электричества. При работе с электронными компонентами рекомендуется носить антистатический браслет, чтобы предотвратить электростатический разряд. Убедитесь, что вы избегаете контакта с контактами, выводами или цепями.
Шаг 1

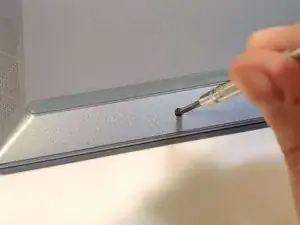

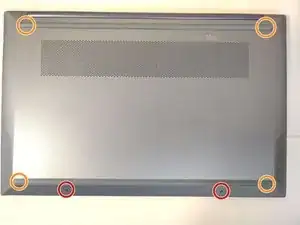

Удалите два винта Phillips M2.0 × 5.0 вдоль нижней части крышки.
Удалите четыре винта Phillips M2.5 × 6.5 под резиновыми ножками.
Резинки имеют клей, который позволяет их повторно приклеить после поднятия. Вам не нужно полностью их снимать, только частично.
Шаг 2

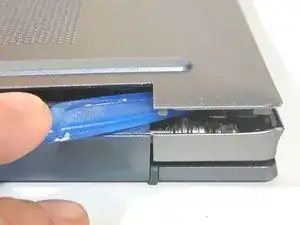

Используйте инструмент для открытия, чтобы приподнять нижнюю часть корпуса, начиная с петли.

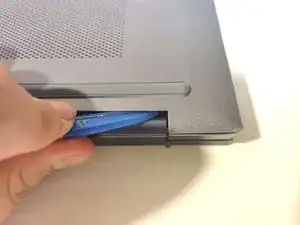

Следуйте вдоль края и используйте инструмент для открытия, чтобы приподнять его.
Рекомендуется начинать с петли, так как это будет проще, но можно начать и с другого места.

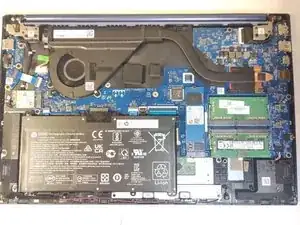

Шаг 3

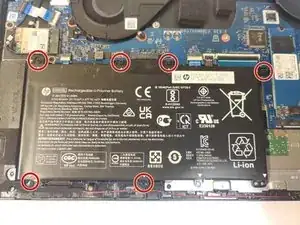

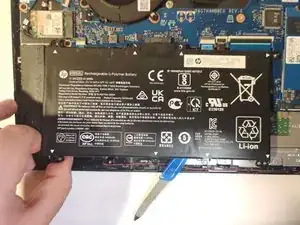

Удалите шесть винтов Phillips M2.0 × 4.0, удерживающих батарею на месте.

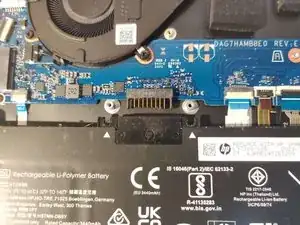

Чуть приподнимите батарею и потяните её, чтобы отключить от разъёма на материнской плате.
Шаг 4

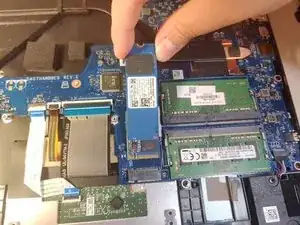

Наконец, удалите винт Phillips M2.0 × 2.5, который фиксирует SSD на материнской плате.

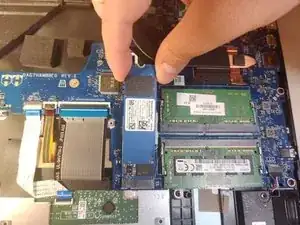

Возьмитесь за SSD по краям и аккуратно извлеките его из слота.
После удаления винта SSD частично поднимется. Обратите внимание на угол. При установке нового SSD убедитесь, что вы вставляете его под тем же углом.
Заключение
Для того чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
