Замена вентилятора HP Pavilion 15-eh

Полностью выключите ноутбук и отключите все кабели.

Переверните ноутбук так, чтобы резиновые ножки оказались сверху.

Концы резиновых ножек закрывают четыре винта задней крышки.

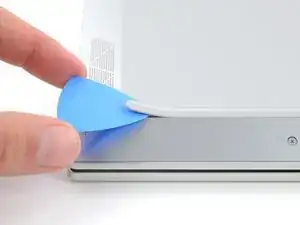

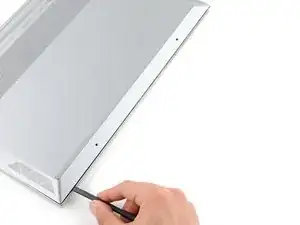

Используйте лопатку для вскрытия, чтобы поддеть конец передней резиновой ножки, пока её не будет удобно схватить пальцами.

Убедитесь, что ножка и её клей поднимаются вместе, так как их нужно снять одним целым куском.

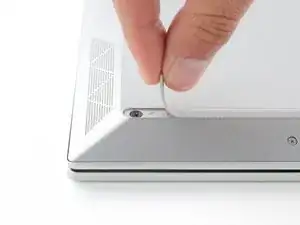

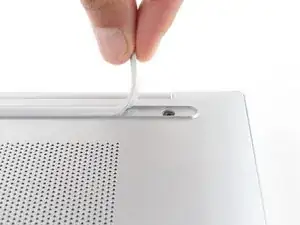

Поднимите конец ножки пальцами только до тех пор, пока не откроется скрытый под ней винт — полностью снимать ножку не нужно.

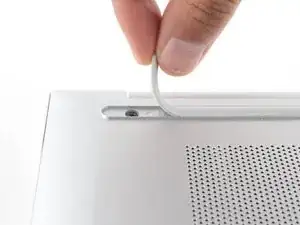

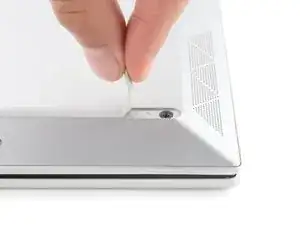

Поднимите другие концы ножек, чтобы обнажить три оставшихся винта.

При сборке:

Плотно прижмите концы ножек, чтобы закрепить их в гнёздах.

Если клей на ножке перестал быть липким, можно использовать двустороннюю ленту, например Tesa Tape.

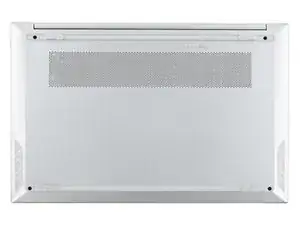

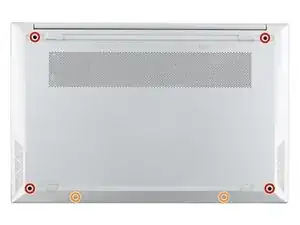

Снимите шестью винтами с крестовой шлицом заднюю крышку:

Четыре больших чёрных винта длиной 6,6 мм

Два меньших серебристых винта длиной 4,8 мм

Несмотря на стандарты, крестовые отвертки могут отличаться по размеру и форме — две отвертки с одинаковой маркировкой могут по-разному подходить к одному и тому же винту. Используйте ту, которая наиболее плотно входит в головку винта, чтобы избежать среза.

Жёсткие пластиковые защёлки крепят заднюю крышку к рамке. Вы услышите и почувствуете, как защёлки отпускаются в процессе работы.

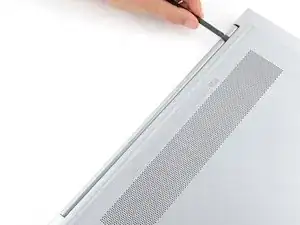

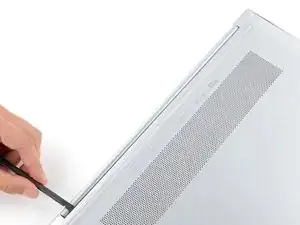

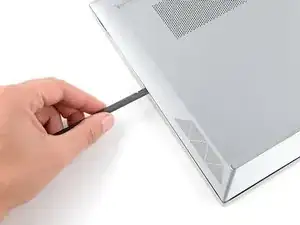

Вставьте плоский конец лопатки между верхним краем задней крышки и рамкой, чуть левее правой петли.

Подденьте лопаткой, чтобы освободить защёлки в верхнем правом углу задней крышки.

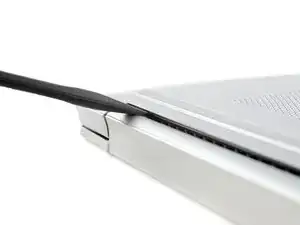

Вставьте плоский конец лопатки между верхним правым углом задней крышки и рамкой.

Проведите лопаткой вниз до нижнего правого угла, чтобы освободить защёлки на правом краю.

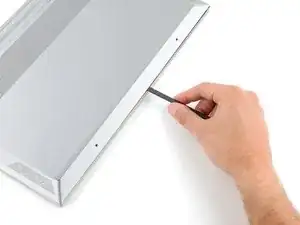

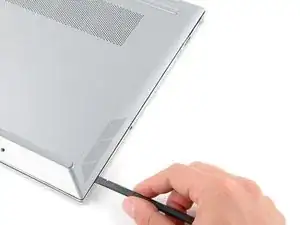

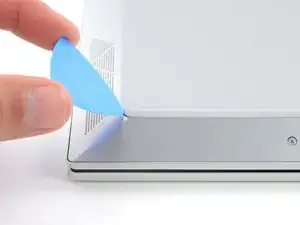

Вставьте плоский конец лопатки между нижним правым углом задней крышки и рамкой.

Проведите лопаткой до нижнего левого угла, чтобы освободить защёлки.

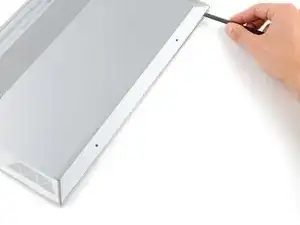

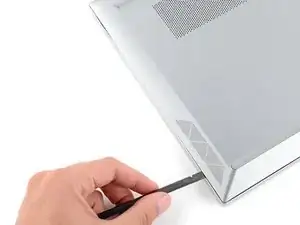

Вставьте плоский конец лопатки между нижним левым углом задней крышки и рамкой.

Проведите лопаткой вверх до верхнего левого угла, чтобы освободить защёлки на левом краю.

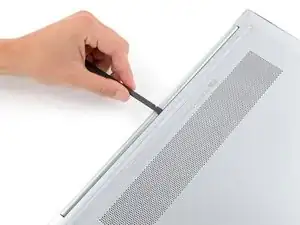

Вставьте плоский конец лопатки между верхним краем задней крышки и рамкой, чуть правее левой петли.

Проведите лопаткой в сторону правой петли, чтобы освободить оставшиеся защёлки.

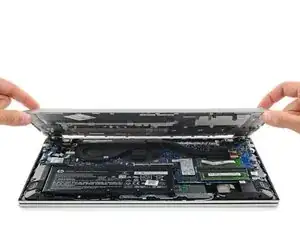

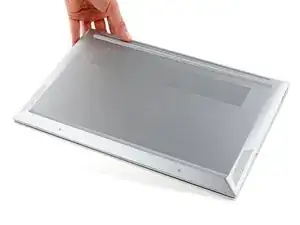

Снимите заднюю крышку.

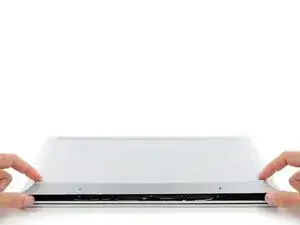

Для повторной установки задней крышки: уложите её на рамку и плотно прижмите по периметру, чтобы защёлки встали на место.

Из-за конструкции разъёма аккумулятора единственный способ отключить аккумулятор — физически снять его.

Старайтесь не сгибать, не мять, не деформировать, не протыкать и не прокалывать аккумулятор инструментом — повреждённый аккумулятор представляет собой риск возгорания.

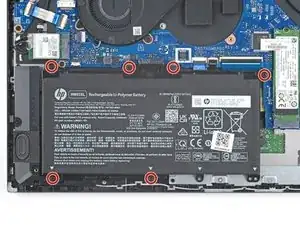

Снимите шесть винтов длиной 3,9 мм, крепящих аккумулятор, с помощью крестовой отвертки.

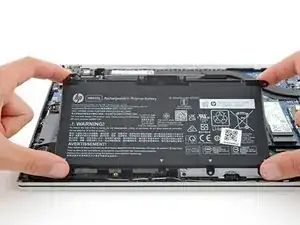

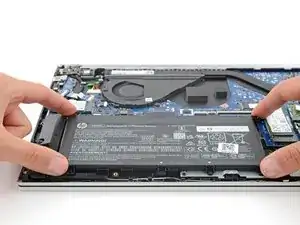

Аккуратно приподнимите верхний край аккумулятора, чтобы разъём отсоединился от материнской платы.

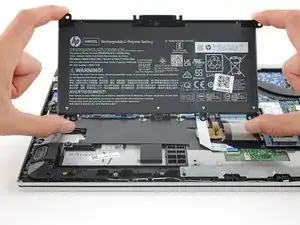

Снимите аккумулятор.

При повторной сборке используйте направляющие выступы для позиционирования аккумулятора и прижмите разъём, чтобы закрепить его.

Никогда не используйте повторно деформированный или повреждённый аккумулятор — это опасность возгорания. Замените его на новый.

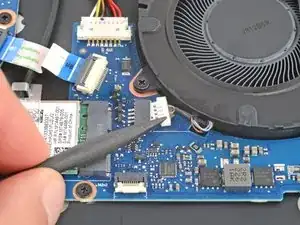

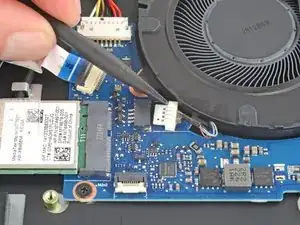

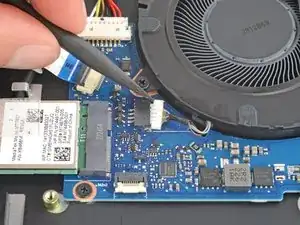

Используйте заострённый конец лопатки, чтобы попеременно надавливать по обе стороны разъёма кабеля вентилятора, «шагая» им, чтобы вынуть его из гнезда.

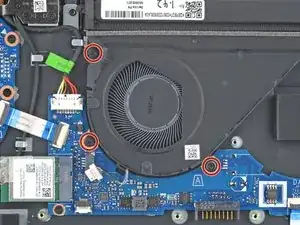

Используйте крестовую отвёртку, чтобы выкрутить три шурупа длиной 3,8 мм, фиксирующих вентилятор.

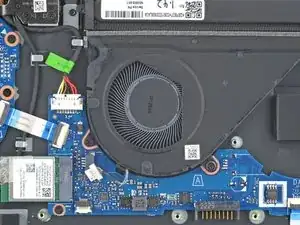

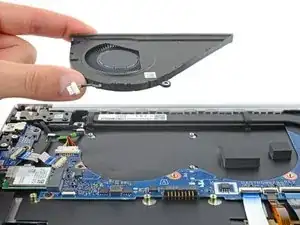

Снимите вентилятор.

Для моделей с двумя вентиляторами:

Повторите предыдущие два шага, чтобы отключить, отвинтить и снять второй вентилятор.
