Замена SSD в HP Pavilion 15-eg

Полностью выключите ноутбук и отключите все кабели.

Переверните ноутбук так, чтобы резиновые ножки были сверху.

Концы резиновых ножек закрывают четыре винта задней крышки.

Используйте пластиковую лопатку, чтобы оторвать конец передней резиновой ножки, пока вы не сможете захватить её пальцами.

Убедитесь, что ножка и её клеевой слой отрываются вместе, так как их нужно поднимать единым фрагментом.

Отрывайте конец ножки пальцами только до тех пор, пока не откроется скрытый винт — полностью снимать ножку не требуется.

Отсоедините остальные концы ножек, чтобы обнажить три оставшихся винта.

При сборке:

Плотно прижмите концы ножек, чтобы зафиксировать их в посадочных местах.

Если клей ножки потерял адгезию, вы можете использовать двусторонний скотч, например Tesa Tape.

Отверткой Phillips удалите шесть винтов, удерживающих заднюю крышку:

Четыре большие чёрные винта длиной 6.6 мм

Два меньших серебристых винта длиной 4.8 мм

Несмотря на стандарты, отвертки Phillips могут различаться по размеру и форме — две отвертки с одинаковой маркировкой могут по-разному подходить к одному винту. Используйте ту, которая максимально плотно входит в головку винта, чтобы избежать сорвания.

Жёсткие пластиковые защёлки фиксируют заднюю крышку к раме. Вы услышите и почувствуете, как защёлки отпускаются при работе.

Вставьте плоский конец пластиковой лопатки между верхним краем задней крышки и рамой, чуть левее правой петли.

Подденьте лопаткой, чтобы освободить защёлки в верхнем правом углу задней крышки.

Вставьте плоский конец пластиковой лопатки между верхним правым углом задней крышки и рамой.

Сдвиньте лопатку вниз до нижнего правого угла, чтобы освободить защёлки на правом крае.

Вставьте плоский конец пластиковой лопатки между нижним правым углом задней крышки и рамой.

Сдвиньте лопатку к нижнему левому углу, чтобы освободить защёлки.

Вставьте плоский конец пластиковой лопатки между нижним левым углом задней крышки и рамой.

Сдвиньте лопатку вверх до верхнего левого угла, чтобы освободить защёлки на левом крае.

Вставьте плоский конец пластиковой лопатки между верхним краем задней крышки и рамой, чуть правее левой петли.

Сдвиньте лопатку в сторону правой петли, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

Для повторной установки задней крышки положите её на раму и крепко прижмите по периметру, чтобы защёлки сомкнулись.

Из-за конструкции разъёма батареи единственный способ отключить питание — физически вынуть батарею.

Старайтесь не сгибать, не мять, не деформировать, не протыкать и не прокалывать батарею инструментом — повреждённая батарея представляет собой пожарную опасность.

Отверткой Phillips удалите шесть винтов длиной 3.9 мм, фиксирующих батарею.

Осторожно приподнимите верхний край батареи, чтобы отсоединить её разъём от материнской платы.

Снимите батарею.

При сборке используйте направляющие штырьки для позиционирования батареи и прижмите разъём, чтобы зафиксировать её.

Никогда не используйте повторно деформированную или повреждённую батарею — это опасность возгорания. Замените на новую батарею.

Используйте крестовую отвертку, чтобы вывернуть винт длиной 2,5 мм, фиксирующий SSD.

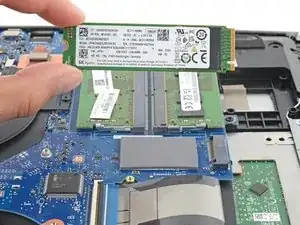

После удаления винта SSD приподнимется под небольшим углом.

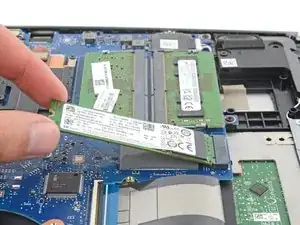

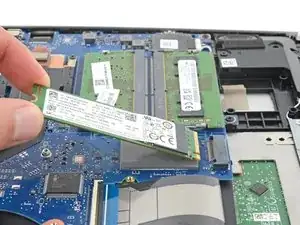

Схватите SSD за края и потяните его от разъёма плат M.2, чтобы извлечь.

При извлечении SSD его термопрокладка может отлепиться вместе с ним. В этом случае снимите прокладку и заново приклейте её на место на материнской плате для использования с заменяющим SSD.

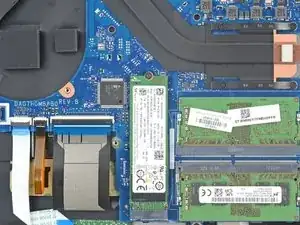

При сборке вставьте SSD под небольшим углом в разъём платы и зафиксируйте его в горизонтальном положении винтом SSD.
