Замена вентилятора Dell Latitude E7270
Используйте это руководство для замены неисправного вентилятора охлаждения в вашем Dell Latitude E7270. Это руководство также необходимо в качестве предварительного шага для снятия материнской платы.
Вентилятор охлаждения — первая линия защиты компонентов от перегрева внутри ноутбука. Он работает с помощью системы тепловых трубок в кронштейне, которые передают тепло от процессора к вентилятору, где прохладный воздух снижает температуру. Поскольку нельзя предотвратить нагрев внутренних компонентов при работе, двигатель внутри вентилятора постоянно испытывает нагрузку для их охлаждения и в конце концов выходит из строя после многих часов работы. Если вентилятор выходит из строя, это может привести к автоматическому отключению питания, чтобы предотвратить дальнейшее повреждение критических компонентов.
Перед использованием этого руководства ознакомьтесь со страницей по устранению неполадок, чтобы проверить, совпадают ли ваши симптомы с признаками неисправного вентилятора.
Для этой замены требуется отвертка Phillips #00.
ПРИМЕЧАНИЕ: Для выполнения этого руководства требуется снять заднюю панель и батарею. Дополнительные предварительные шаги включены в это руководство.
Шаг 1

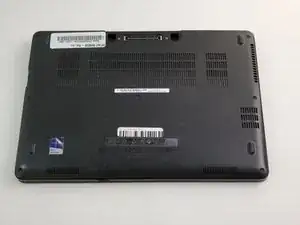

Положите устройство крышкой вниз перед собой так, чтобы вентиляционные отверстия были видны и находились максимально далеко от пользователя.
Обязательно убедитесь, что устройство выключено и отключено от питания перед снятием деталей или разборкой.
Шаг 2

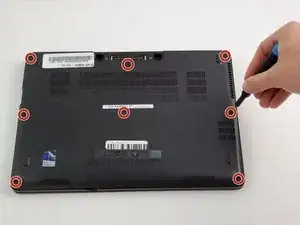

Удалите все восемь винтов M2.5 X 8MM с помощью отвертки Phillips #00.
Шаг 3

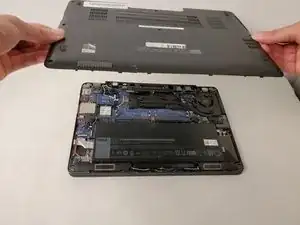

Подденьте и снимите панель.
Шаг 4

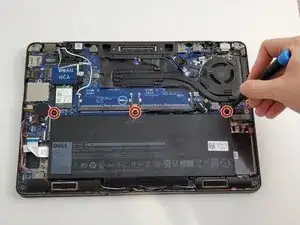

Удалите три винта M2.5 X 5MM, расположенные над батареей, с помощью отвертки Phillips #00.
Шаг 5

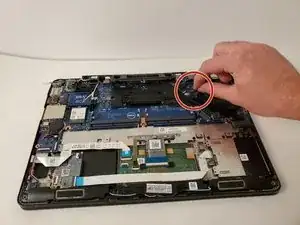

Отсоедините провод батареи, пальцами потянув вкладку по диагонали влево.
Шаг 6

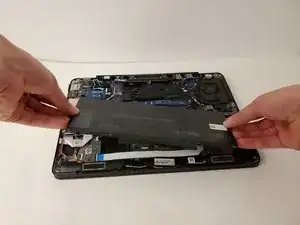

Полностью извлеките батарею, схватив за край и потянув батарею вверх.
Шаг 7

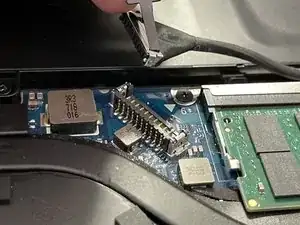

Отсоедините 4-контактный разъём питания вентилятора от материнской платы, потянув вверх пальцем.

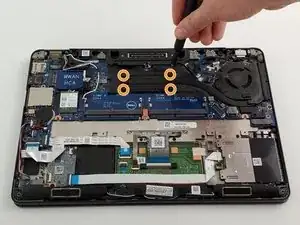

Удалите четыре винта M2.5 X 5MM, которые держат прямоугольный кронштейн, расположенный ближе к центру материнской платы, с помощью отвертки Phillips #00.

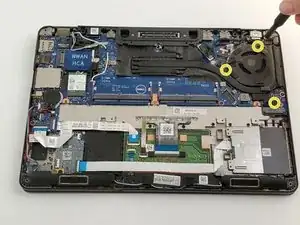

Удалите три винта M2.5 X 5MM, которые фиксируют круглый кронштейн вентилятора, с помощью отвертки Phillips #00.
Шаг 8

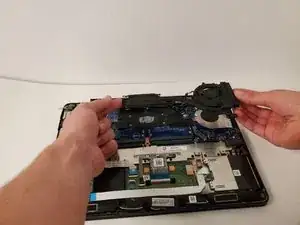

Поднимите и снимите вентилятор, аккуратно потянув его прямо вверх пальцами.
Шаг 9

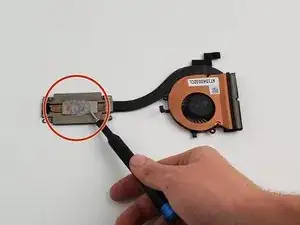

Перед установкой нового вентилятора нанесите небольшое количество термопасты, чтобы обеспечить правильный отвод тепла и длительный срок службы.
Заключение
Для повторной сборки устройства выполняйте эти инструкции в обратном порядке.
