Удаление материнской платы Dell Latitude E7270
Используйте это руководство, чтобы заменить неисправную материнскую плату на вашем Dell Latitude E7270.
Материнская плата соединяет все компоненты системы для передачи данных. Она может выйти из строя из-за износа, скачков напряжения или физического повреждения. Неисправная материнская плата может привести к полной неработоспособности компьютера.
Прежде чем воспользоваться этим руководством, изучите страницу устранения неполадок, чтобы определить, соответствуют ли симптомы вашей проблемы признакам неисправности материнской платы.
Для замены потребуется отвертка с крестообразным шлицем №00.
ПРИМЕЧАНИЕ: В этом руководстве требуется снятие задней панели, аккумулятора и вентилятора охлаждения. Все необходимые предварительные шаги включены в данное руководство.
Шаг 1
Положите устройство экраном вниз так, чтобы вентиляционные отверстия были видны и находились дальше всего от вас.
Перед демонтажом деталей или разборкой устройства убедитесь, что оно выключено и отключено от сети.
Шаг 2
Открутите все восемь винтов M2.5 × 8 мм с помощью отвертки Phillips №00.
Шаг 3
Поднимите и снимите панель.
Шаг 4
Открутите три винта M2.5 × 5 мм, расположенные над аккумулятором, с помощью отвертки Phillips №00.
Шаг 5
Отсоедините провод аккумулятора, потянув пальцем по диагонали влево за язычок.
Шаг 6
Полностью извлеките аккумулятор, взявшись за край и потянув его вверх.
Шаг 7
Отключите 4-контактный разъем питания вентилятора от материнской платы, потянув за него пальцем вверх.
Открутите четыре винта M2.5 × 5 мм, крепящих прямоугольную скобу в центральной части материнской платы, с помощью отвертки Phillips №00.
Открутите три винта M2.5 × 5 мм, крепящих круглую скобу вентилятора, с помощью отвертки Phillips №00.
Шаг 8
Поднимите и снимите вентилятор, аккуратно потянув его прямо вверх пальцами.
Шаг 9
Перед установкой нового вентилятора нанесите небольшое количество термопасты, чтобы обеспечить эффективный отвод тепла и долгий срок службы.
Шаг 10

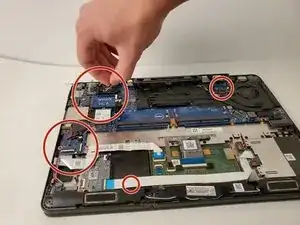

Отключите 10 проводных соединений, разъединив их пальцами.
Открутите тринадцать винтов M2.5 × 5 мм, которые крепят материнскую плату, с помощью отвертки Phillips №00.
Открутите два внешних винта M2.5 × 8 мм, которые крепят материнскую плату с наружной стороны, с помощью отвертки Phillips №00.
Шаг 11

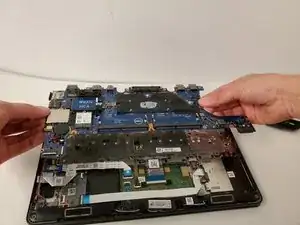

Поднимите и снимите материнскую плату, взявшись за внешние края и потянув прямо вверх.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
