Замена веб-камеры Dell Inspiron 13-5368
Это простое пошаговое руководство по снятию и замене веб-камеры для Dell Inspiron 13-5368. Для выполнения этой операции вам понадобятся крестовая отвёртка Philips #0 и монтажная лопатка. При работе с этим элементом требуется повышенная осторожность, так как вы работаете со стеклом. Выполнение займет примерно 15 минут.
Шаг 1
Удалите девять винтов Phillips #0 длиной 6 мм, фиксирующих заднюю крышку ноутбука.
Шаг 2
Используйте монтажную лопатку/приспособление для поддевания, чтобы отжать и снять заднюю крышку.
Шаг 3
Снимите четыре винта Phillips #0 длиной 3 мм в углах батареи, которые фиксируют её в корпусе ноутбука.
Шаг 4
Потяните чёрную язычок кабеля батареи в направлении к батарее, чтобы отключить её от материнской платы.
Тяните язычок параллельно материнской плате, а не вверх.
Шаг 5
Поднимите батарею вертикально вверх и извлеките её из отсека.
Шаг 6
Отверните винт 2 мм, фиксирующий модуль WLAN. Затем аккуратно извлеките модуль WLAN из материнской платы.
Шаг 7
Отсоедините чёрный и белый антенные кабели от модуля WLAN.
Шаг 8
Отключите два кабеля дисплея.
Шаг 9
Открутите винты, фиксирующие петли ноутбука.
Шаг 10

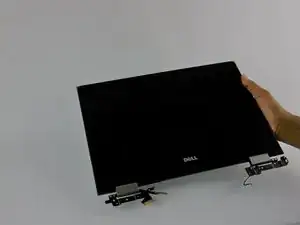

Отсоедините дисплей от основания.
Шаг 11

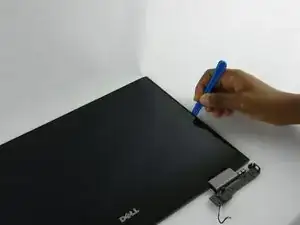

Используйте пластиковый инструмент для открытия, чтобы поддеть заднюю крышку LCD и отделить её от панели дисплея.
Шаг 12

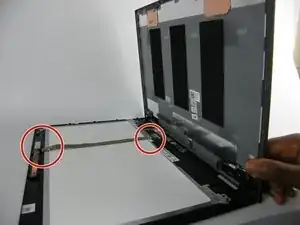

Аккуратно отделите заднюю крышку от LCD-экрана.

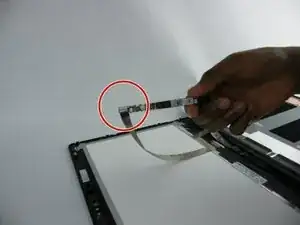

Осторожно отсоедините ленточный кабель, который держит веб-камеру на экране, затем отключите веб-камеру от ленточного кабеля.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
