Замена сборки вентилятора Dell Inspiron 13z 5323
Если ваш вентилятор охлаждения Dell Inspiron 13z 5323 больше не работает и/или ноутбук перегревается, воспользуйтесь этим руководством, чтобы снять вентилятор охлаждения, чтобы проверить его на предмет повреждений и рассмотреть различные варианты замены или ремонта.
Вентилятор охлаждения – это один из немногих способов охладить внутренние компоненты любого ноутбука, поэтому неисправные вентиляторы охлаждения могут привести к повреждению компонентов ноутбука и снижению его производительности.
Перед использованием этого руководства для снятия вентилятора охлаждения с вашего Dell Inspiron 13z 5323, пожалуйста, проверьте, нет ли внутреннего мусора, который может заблокировать вентиляционные отверстия ноутбука. Убедитесь, что вентилятор либо не работает, либо не охлаждает ноутбук достаточно быстро.
Пожалуйста, убедитесь, что все внешние источники питания отключены, и что ноутбук полностью выключен перед началом работы.
Шаг 1

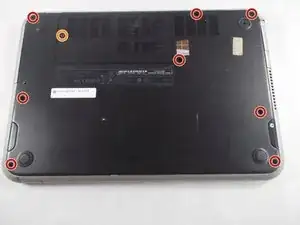

Сначала переверните устройство, чтобы его нижняя часть была обращена к вам. Затем удалите 9 винтов, выделенных красным.

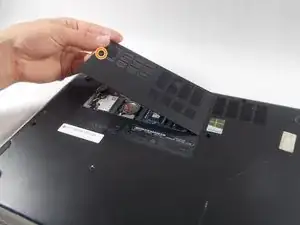

Винт, выделенный оранжевым, удерживается на месте шайбой, поэтому, когда он будет ослаблен, а крышка снята, винт останется в крышке.

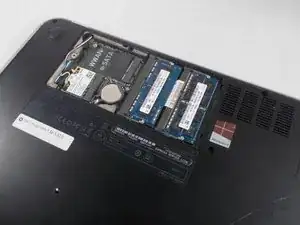

После ослабления оранжевого винта вы сможете снять небольшую крышку на нижней части устройства.
Шаг 2

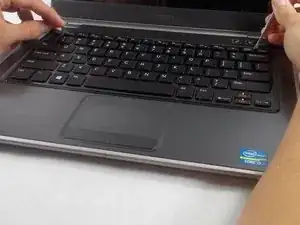

На верхней части клавиатуры есть 3 слота, где вам придется использовать тонкий инструмент, например, маленькую отвёртку с плоским лезвием, чтобы нажать на зажимы, чтобы клавиатура выскочила.

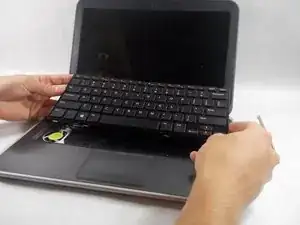

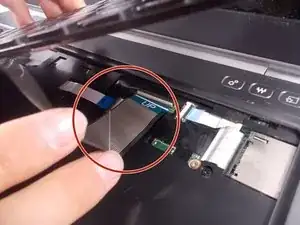

Вам нужно будет поднять небольшой зажим, где этот тонкий провод входит в соединение, чтобы провод мог быть освобожден, и клавиатура могла быть снята.
Шаг 3

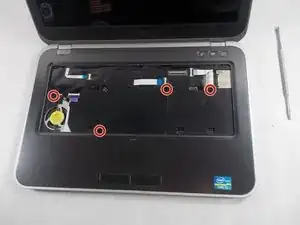

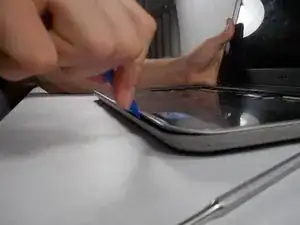

Удалите 4 выделенных винта, а затем используйте пластиковый разделитель, чтобы снять подлокотник.

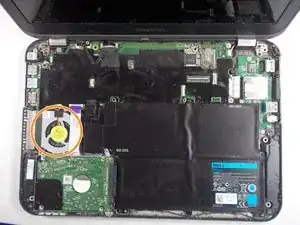

Вентилятор охлаждения теперь виден с левой стороны ноутбука.
Шаг 4
Удалите винт, удерживающий вентилятор на месте.

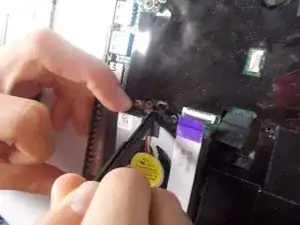

После удаления винта используйте пинцет, чтобы потянуть за зажим, как показано. Поднимите зажим, чтобы создать зазор между вентилятором и остальной частью ноутбука.

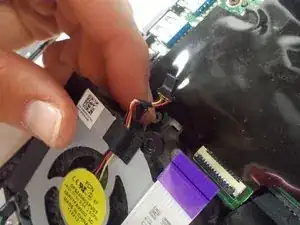

Необходимо освободить соединитель ленты с фиолетовым зажимом, так как он препятствует отделению вентилятора от системы
