Замена твердотельного накопителя PCI Express в Acer Aspire 5 A515-56-347N
Если в вашем ноутбуке Acer Aspire 5 A515-56-347N заканчивается место для хранения данных, данное руководство покажет, как снять установленный производителем твердотельный накопитель формата PCIe для его замены или установки более ёмкого.
Электростатический разряд (ЭСР) может навсегда повредить компоненты компьютера. Во время выполнения инструкции избегайте ношения одежды, способной накапливать статическое электричество, например, шерсти или фланели, а также работы на ковровых покрытиях. По желанию вы можете использовать антистатический браслет и/или антистатический коврик, чтобы оставаться заземлёнными в ходе всей процедуры и минимизировать риск повреждения от ЭСР.
Для получения дополнительной информации вы можете ознакомиться с руководством по технике безопасности и пользовательским руководством устройства (см. приложения) или посетить страницу технической поддержки производителя.
Шаг 1
Выключите ноутбук и отключите кабель питания.

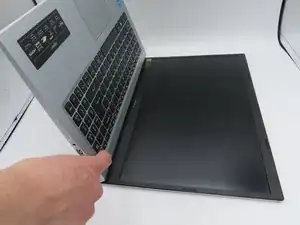

Переверните ноутбук нижней крышкой вверх.

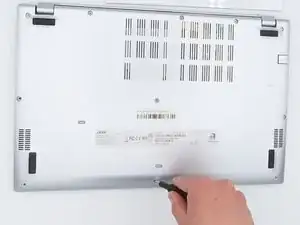

Выкрутите одиннадцать винтов длиной 6,6 мм крестообразной отвёрткой типа Phillips #0 из нижней панели.
Шаг 2

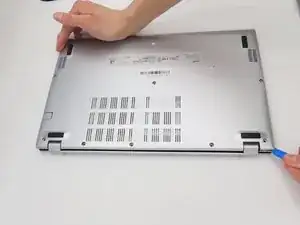

Вставьте пластиковое раздвижное приспособление в зазор между корпусом и нижней панелью.
Вставьте синие пластиковые клинья в зазор между корпусом и нижней панелью, продвигаясь вдоль шва.

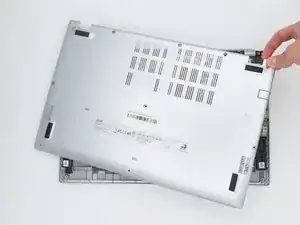

Нижняя панель ослаблена. Снимите её, потянув вверх и в сторону от ноутбука, и отложите в сторону.
Шаг 3

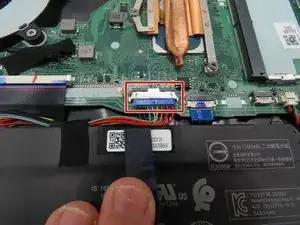

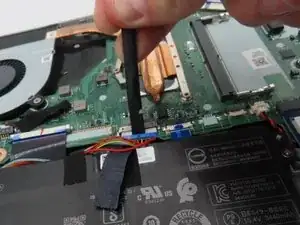

Используйте пластиковую лопатку, чтобы ослабить чёрную ленту вокруг большого разъёма батареи на материнской плате.
После ослабления потяните ленту назад, чтобы снять её с разъёма.

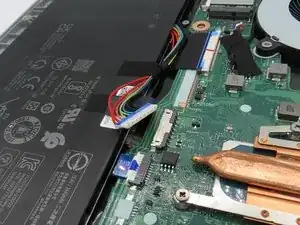

Используйте пластиковую лопатку, чтобы отсоединить разъём батареи от материнской платы.
На последующих шагах держите батарею отключённой.
Шаг 4
Удерживайте кнопку питания ноутбука примерно пять секунд, чтобы разрядить остаточное напряжение в системе.
Не касайтесь оголённых компонентов при выполнении этого шага, а также не прикасайтесь к проводящим материалам.
На протяжении всего времени, пока ноутбук разобран, держите разъём батареи отключённым и в стороне.
Шаг 5

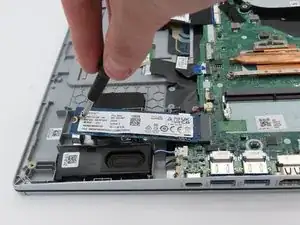

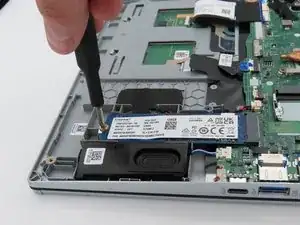

Крестообразной отвёрткой Phillips #0 выкрутите маленький винт длиной 4,5 мм, фиксирующий твердотельный накопитель к корпусу ноутбука.
Твердотельный накопитель ослаблен и может быть извлечён.
Шаг 6

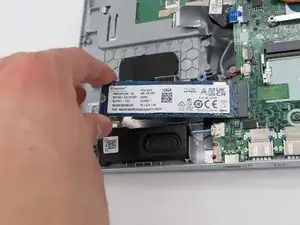

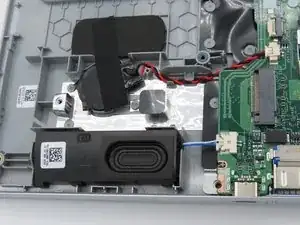

Осторожно потяните накопитель за его край, чтобы извлечь его из разъёма и из ноутбука.
При установке нового накопителя аккуратно вставьте его до щелчка.
При установке нового накопителя не забудьте закрепить его винтом.
Заключение
Чтобы собрать устройство, выполните все шаги в обратном порядке.
