Замена тачпада HP Spectre 13-4002dx
Тачпад используется для управления курсором на экране ноутбука. Тачпад может потребовать замены, если он не реагирует при прикосновении. Во время этой процедуры ноутбук должен быть выключен и отключён от источника питания. Отключение батареи при включённом ноутбуке может причинить вред или повредить устройство.
Шаг 1
С помощью отвертки Torx T5 выверните восемь винтов 8 мм на нижней крышке ноутбука.
Шаг 2
Подденьте один угол нижней крышки при помощи лопатки.
Продвигайте лопаткой вдоль кромок, двигаясь в сторону нижней части ноутбука.
Снимите нижнюю крышку.
Шаг 3

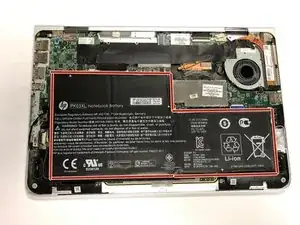

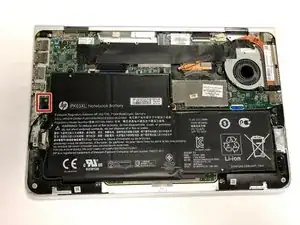

Ориентируйте ноутбук так же, как на фотографиях. Батарея обведена красной рамкой.

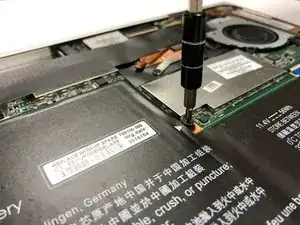

Выверните шесть винтов 4 мм крестовой отвёрткой Phillips #000.
Шаг 4
Не отсоединяйте разъём кабеля, показанный в красном прямоугольнике.
Кабель динамика может быть прикреплён к батарее чёрной изоляционной лентой. В этом случае снимите ленту.
Уберите кабель с батареи.
Шаг 5
Не отсоединяйте разъём кабеля, расположенный в красном прямоугольнике.

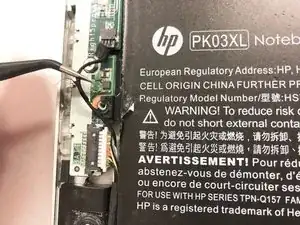

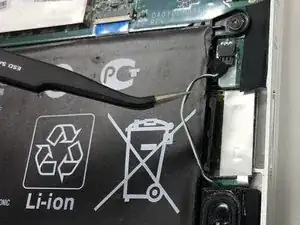

С помощью пинцета выньте кабель динамика из канавки, прикреплённой к батарее.
Отодвиньте кабель в сторону, чтобы он не мешал при снятии батареи.
Шаг 6

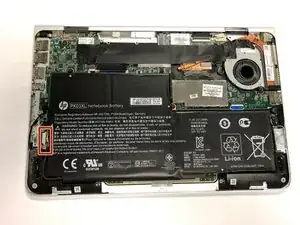

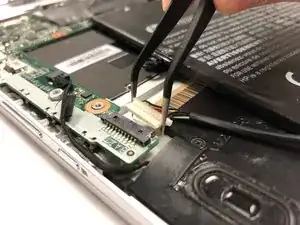

Отсоедините разъём кабеля батареи, сдвинув его из гнезда.
Если нужно больше места для отсоединения кабеля питания, отодвиньте батарею в сторону.
Шаг 7

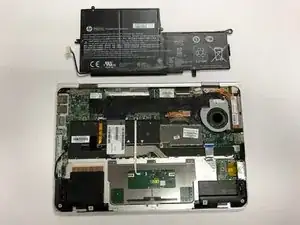

Осторожно снимите батарею.
Шаг 8

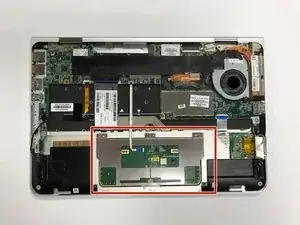

Тачпад обведён красной рамкой.

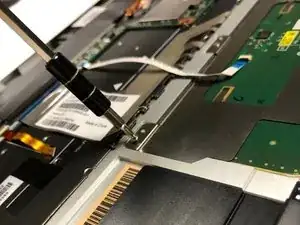

Выверните пять винтов 20 мм крестовой отвёрткой Phillips #0.
Шаг 9

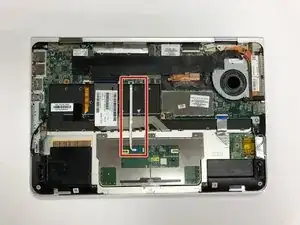

Отсоедините разъём, обведённый красным.
Шаг 10

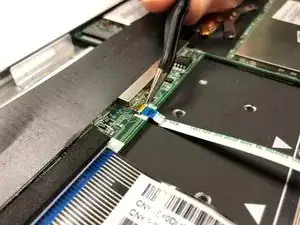

Чтобы освободить ленточный кабель, отогните белую защёлку на разъёме на 90 градусов.
Выньте ленточный кабель из разъёма.
Шаг 11

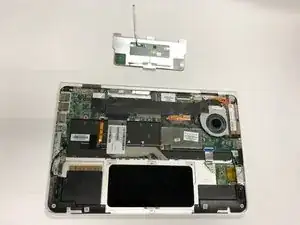

Снимите тачпад.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
