Замена считывателя SD-карт HP Spectre 13-4002dx
Во время этой процедуры ноутбук должен быть выключен. Батарею необходимо снять для выполнения этой процедуры — вы или ваш ноутбук можете быть повреждены, если батарея будет отключена при включённом питании. Все SD-карты должны быть извлечены перед заменой считывателя SD-карт.
Шаг 1
Используя отвертку Torx T5, выверните восемь винтов 8 мм на нижней крышке ноутбука.
Шаг 2
Подденьте один угол нижней крышки лопаткой.
Проведите лопаткой по краям, продвигаясь к нижней части ноутбука.
Снимите нижнюю крышку.
Шаг 3
Ориентируйте ноутбук так же, как на фотографиях. Батарея выделена красной рамкой.
Выверните шесть винтов 4 мм, используя крестовую отвертку Phillips #000.
Шаг 4
Не отсоединяйте разъём кабеля, показанный в красном поле.
Динамический кабель может быть прикреплён к батарее чёрным электрическим скотчем. В этом случае удалите скотч.
Отведите кабель в сторону от батареи.
Шаг 5
Не отсоединяйте разъём кабеля, расположенный в красном поле.
С помощью пинцета извлеките кабель динамика из канавки, прикреплённой к батарее.
Отодвиньте кабель в сторону, чтобы он не мешал снятию батареи.
Шаг 6
Отключите разъём кабеля батареи, выдвинув его из гнезда.
Отодвиньте батарею в сторону, если вам нужно больше места для отключения кабеля питания.
Шаг 7

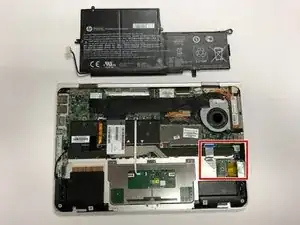

Осторожно извлеките батарею.
Шаг 8

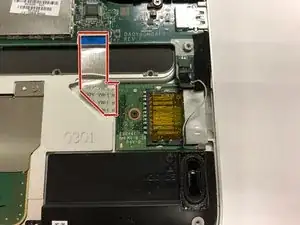

Порт для SD-карт расположен в красном поле.

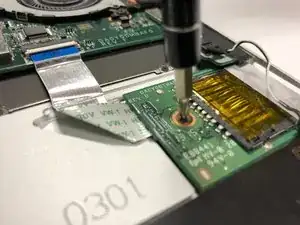

Выверните один винт PH0 30 мм, окружённый красным.
Шаг 9
Отсоедините разъём, выделенный красным.
Шаг 10

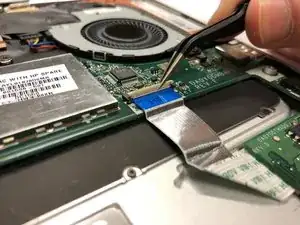

Чтобы разблокировать ленточный кабель, поднимите белую защёлку ZIF-разъёма на 90 градусов.

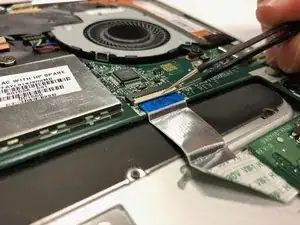

Вытяните ленточный кабель из разъёма.
Шаг 11

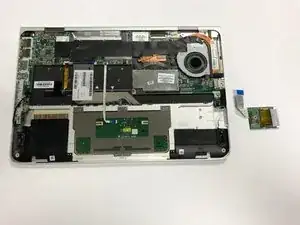

Снимите порт SD-карт.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
