Замена блока дисплея HP Spectre 13 4003dx x360
В этом руководстве приведены пошаговые инструкции по замене блока дисплея. Перед началом убедитесь, что у вас есть чистое, сухое, свободное и просторное рабочее место с хорошим освещением. Также убедитесь, что блок дисплея действительно требует замены, обратившись к нашему руководству по устранению неполадок.
Шаг 1
Перед началом обязательно выключите ноутбук и разрядите батарею до 25%.

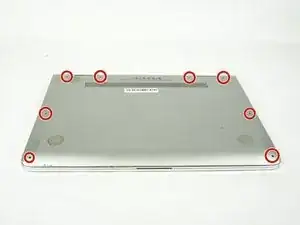

Переверните компьютер вниз экраном.

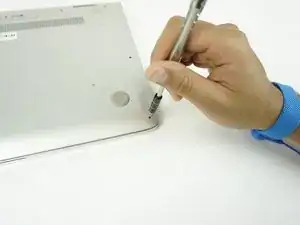

Используйте отвертку Torx T5, чтобы выкрутить восемь винтов длиной 3,3 мм.
Рекомендуется использовать магнитный коврик для проекта, чтобы не потерять мелкие винты.
Шаг 2

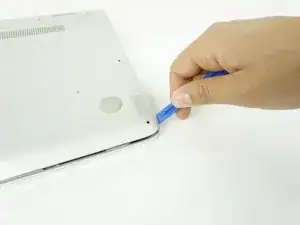

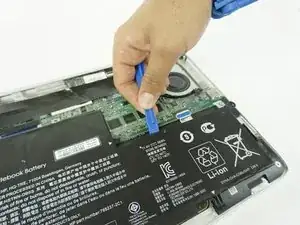

Используйте инструмент для вскрытия, чтобы поддеть и ослабить заднюю крышку корпуса.
Если задняя крышка не поддаётся, возможно, под резиновыми ножками скрыты винты. Аккуратно приподнимите ножку и удалите скрытые винты.
Снимите заднюю крышку корпуса.
Шаг 3

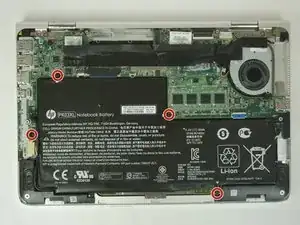

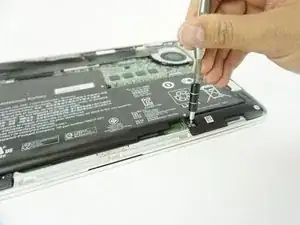

Выверните четыре винта Phillips #00 длиной 2 мм, фиксирующие батарею.
Места расположения винтов отмечены маленькими белыми стрелками на батарее.
Шаг 4
Отклейте клейкую ленту с левой стороны батареи, удерживающую провод динамика.

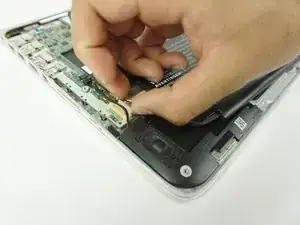

Сдвиньте батарею немного в сторону, чтобы получить доступ к разъёму батареи, расположенному на левом краю батареи.
Аккуратно отключите батарею, потянув разъём в сторону батареи.
Тяните параллельно поверхности батареи, не вверх.
Снимите батарею.
Нормально, если батарея немного изгибается в месте перехода более широкой части в узкую.
Шаг 5

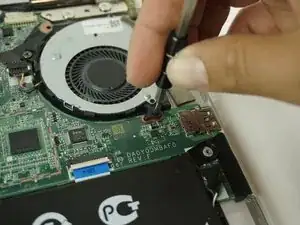

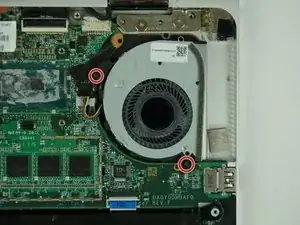

Выверните два винта Phillips #00 длиной 2 мм, фиксирующие вентилятор.
Отключите вентилятор от материнской платы.
Шаг 6

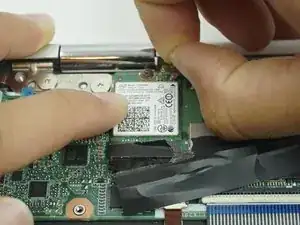

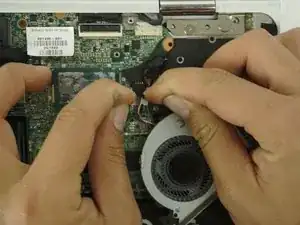

С минимальным усилием отсоедините оба кабеля антенн Wi‑Fi.
Выверните один винт Phillips #00, фиксирующий Wi‑Fi модуль.

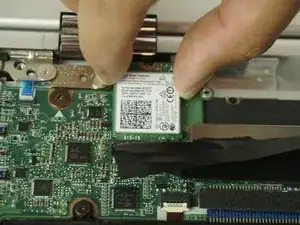

Сдвиньте Wi‑Fi модуль вверх, пока он полностью не выйдет из разъёма.
Не тяните модуль вверх, пока он ещё вставлен. Вы можете его повредить.
Шаг 7

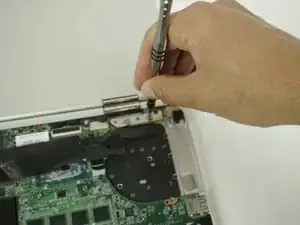

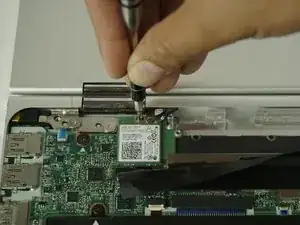

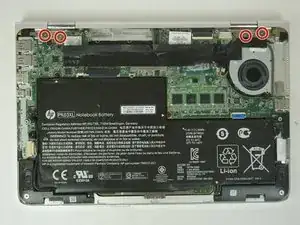

Выверните четыре шарнирных винта отверткой Phillips #00.
Шаг 8

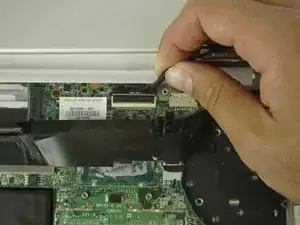

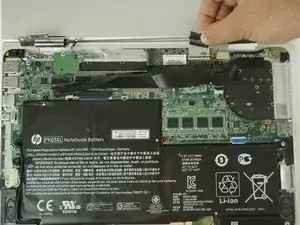

Схватите чёрную ленту и потяните вверх, чтобы отключить разъём.
Шаг 9
Отсоедините блок дисплея от корпуса компьютера.
Из‑за ориентации шарниров может понадобиться открыть ноутбук примерно на 270 градусов, чтобы освободить их.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
