Замена системной платы Gateway 600YG2

Переверните ноутбук.

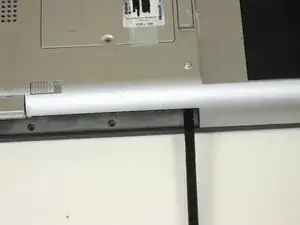

Сдвиньте защёлку фиксатора батареи вправо, чтобы открыть крышку отсека батареи.

Снимите крышку батарейного отсека, воспользовавшись защёлкой справа.

Поднимите и извлеките батарею.

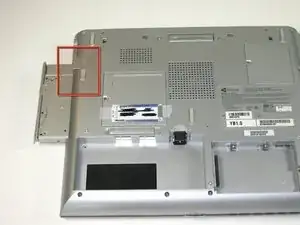

Сдвиньте фиксатор и нажмите кнопку, чтобы извлечь накопитель.

Удалите накопитель.

При повторной установке накопителей возвращайте их в исходные слоты, чтобы избежать конфликтов интерфейсов.

Открутите 1 винт с удерживающей гайкой, фиксирующий крышку накопителя.

Сдвиньте накопитель вправо и извлеките.

Для подробных изображений и информации см. поддержку Gateway

Вставьте лопаточку между клавишами "sysrq" и "ins".

Осторожно отожмите панель с кнопкой питания над клавиатурой, начиная справа и двигаясь влево.

Удалите пять винтов крестовой отвёрткой Phillips #0.

Крышки петель дисплея удерживаются четырьмя винтами. Один винт служит для заземления ЖК-дисплея.

Подденьте крышки петель по внешним краям лопаткой, пока они не освободятся.

Аккуратно отсоедините кабель ЖК-дисплея от системной платы.

С помощью отвёртки Phillips #0 снимите шесть винтов, крепящих ЖК-дисплей к петле.

Перед выниманием ЖК-дисплея проверьте, не подключены ли ещё кабели.

Отсоедините кабель, осторожно потянув его наружу, удерживая ЖК-дисплей.

Снимите пять винтов, удерживающих клавиатуру.

Возможное повреждение устройства: при подъёме клавиатуры не поднимайте её вверх. Отгибайте только по краю пробела.

Возможное повреждение устройства: не тяните за чёрный кабель за участком ленты. Тяните только за сам разъём.

Следуйте за чёрным плоским кабелем и аккуратно потяните его вверх.

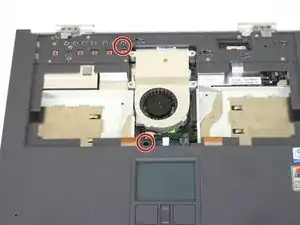

Открутите четыре винта с удерживающими гайками.

Отключите вентилятор от системы и выньте его. Он должен сдвинуться вперёд, прежде чем освободится.

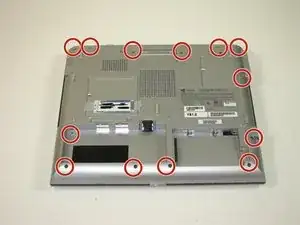

С помощью отвёртки Phillips #0 снимите тринадцать винтов с нижней части компьютера.

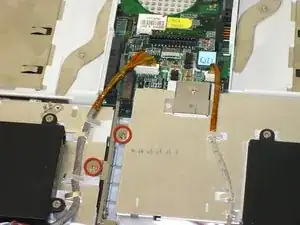

Удалите два указанных винта.

Снимите четыре винта с задней части корпуса.

Риск повреждения устройства: неправильное выполнение этого шага повредит плоский кабель тачпада.

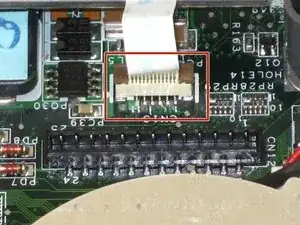

Поднимите защёлку, удерживающую плоский кабель тачпада, примерно на 1/16 дюйма или до упора.

Извлеките плоский кабель.

Вставьте лопаточку между верхней и нижней частями корпуса у отсека для диска рядом с батареей.

Осторожно обойдите весь корпус, отщёлкивая все пластиковые защёлки, удерживающие верхнюю и нижнюю части корпуса вместе.

Поднимите верхнюю часть корпуса примерно на 1/4 дюйма.

Отключите последний соединительный провод и снимите верхнюю часть корпуса.

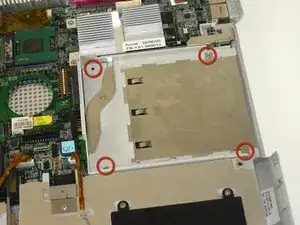

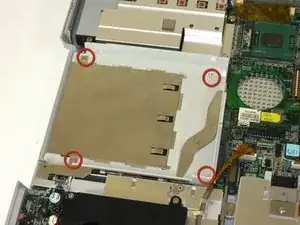

Снимите восемь винтов из отсеков для накопителей.

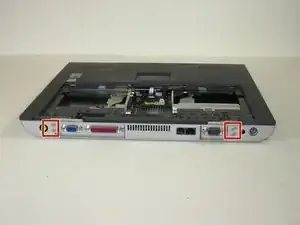

Снимите шесть шестигранных гаек 5 мм с задней части ноутбука.

Удалите винт

Сдвиньте металлическую скобу в отсек батареи

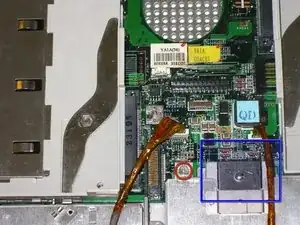

Снимите два винта.

Удлинитель жёсткого диска должен подняться из системной платы.

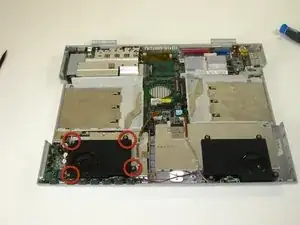

Снимите четыре винта, крепящие левый динамик, чтобы облегчить доступ к разъёмам и внешней звуковой плате.

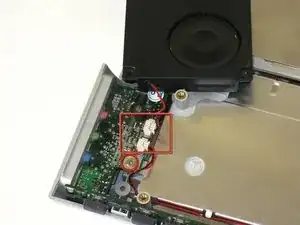

Удалите винт и отключите динамики от внешней звуковой платы.

Отсоедините внешнюю звуковую плату от системной платы и удалите её.

Отключите аудиомодуль DJ

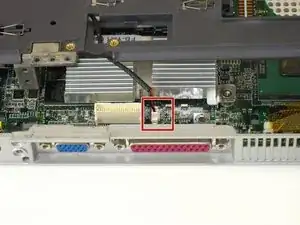

Отключите плату индикатора состояния системы

Начиная с правой стороны корпуса, аккуратно поднимите и сдвиньте системную плату, пока она не выйдет из нижней части корпуса.
