Замена радиатора и термопасты в Dell Latitude E6400

Отключите все зарядные устройства и аксессуары, выключите ноутбук или удерживайте кнопку питания 10 секунд до выключения.

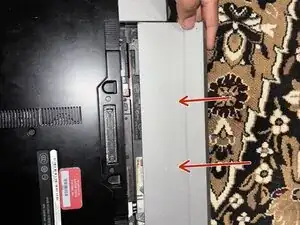

Переверните ноутбук и нажмите два зажима, показанные на фото, внутрь до щелчка. Сдвиньте батарею вверх, отводя её от корпуса, чтобы извлечь.

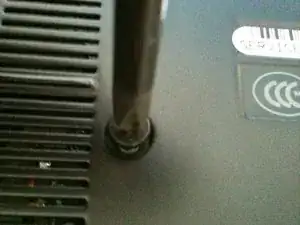

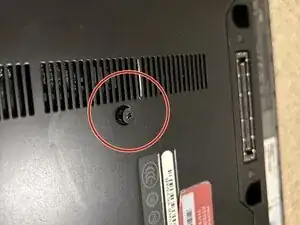

Отверткой Phillips #2 отвинтите центральный винт на нижней крышке. Винт удерживается в крышке и не выпадет, но при полном отворачивании почувствуется щелчок.

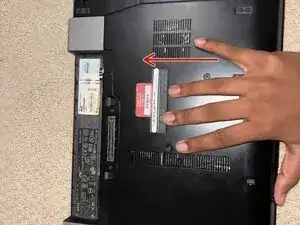

Сдвиньте нижнюю крышку вниз в вашу сторону до небольшого перемещения с щелчком, затем поднимите выступающую часть вверх и снимите крышку.

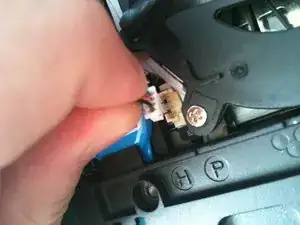

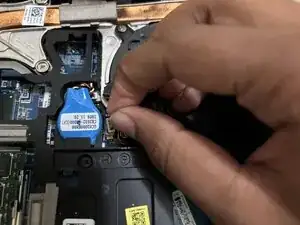

Отключите кабель вентилятора, аккуратно потянув вверх за пластиковый разъем.

Отвинтите 2 серебристых винта, крепящие вентилятор.

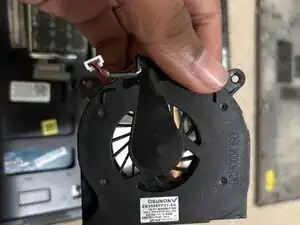

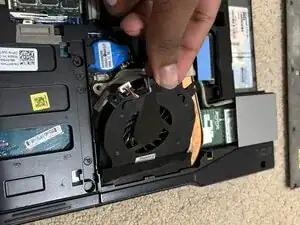

Снимите кусочек черной ленты, заполняющей соединение вентилятора с вытяжным отверстием. Поднимите левую сторону вентилятора рядом с батареей CMOS, чтобы извлечь вентилятор.

Используйте зубную щетку или маленькую мягкую кисть и баллончик со сжатым воздухом, чтобы удалить пыль из вытяжного канала и с лопастей вентилятора; лопасти нужно зафиксировать пальцем или зубочисткой. (по желанию)

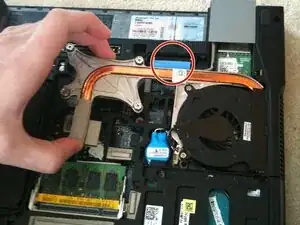

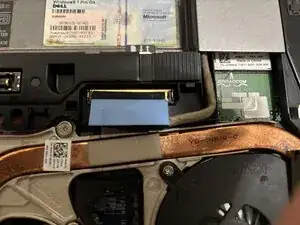

Отключите синий разъем рядом с верхним правым винтом радиатора (кабель дисплея, окружен красным) аккуратно потянув за синюю защелку. Аккуратно отведите кабель и/или зафиксируйте его лентой на шасси подальше от радиатора.

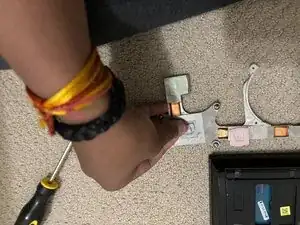

Медленно открутите 4 винта, удерживающие радиатор, отвинчивая их одновременно, а не по одному. Рекомендуемый порядок — по 1–2 оборота на винт за раз. Радиатор будет постепенно терять прижим и снимется; винты издадут легкий щелчок, когда станут свободны.

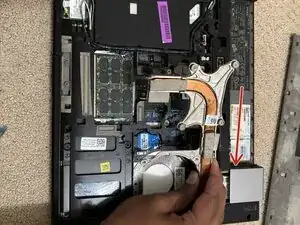

Осторожно поднимите радиатор со стороны винтов, при этом сдвиньте влево, чтобы освободить вытяжную часть.

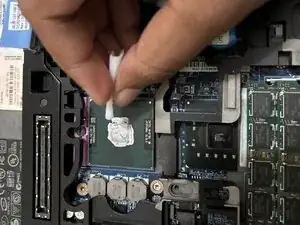

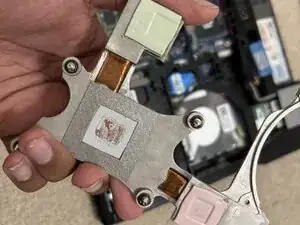

Используйте изопропиловый спирт (салфетки или жидкость на ватной палочке, 90% или выше), чтобы удалить термопасту с кристалла процессора и с охладителя. Если используете спирт менее 90%, убедитесь, что салфетка или ватная палочка влажные, и используйте небольшое трение ногтем или зубочисткой (термопаста попадёт на кожу и одежду и трудно смывается, поэтому используйте перчатки).

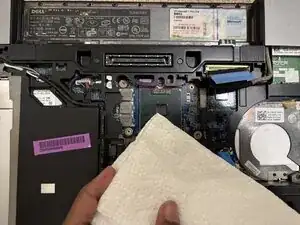

Убедитесь, что кристалл процессора и охладитель полностью очищены от термопасты и сухие. Если осталась влага, высушите бумажным полотенцем.

Возьмите тюбик с термопастой; если у Вас его нет, рекомендую Arctic MX-4. ТЕРМОПАСТА НЕ ПОДЛЕЖИТ ПОВТОРНОМУ ИСПОЛЬЗОВАНИЮ — ПРИ СНЯТИИ РАДИАТОРА ТЕРМОПАСТА ДОЛЖНА БЫТЬ ЗАМЕНЕНА, тогда как термопрокладки (мягкие поролоновые цветные прокладки) можно использовать повторно.

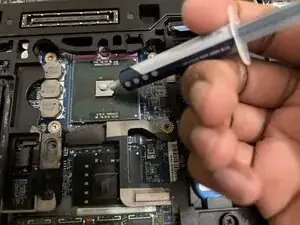

Аккуратно совместите кончик тюбика с центром кристалла процессора и нанесите маленькую точку размером с горошину в центр. НЕ РАСПРЕДЕЛЯЙТЕ ПАСТУ — РАДИАТОР РАСПРЕДЕЛИТ ЕЁ САМ.

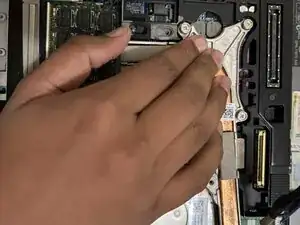

Установите радиатор под углом: сначала вставьте сторону с вытяжным отверстием, затем медленно опустите часть над процессором, равномерно распределяя давление, чтобы термопаста равномерно растеклась по кристаллу.

Используйте ту же методику завинчивания, что и ранее: закручивайте винты одновременно, не по одному, по 1–2 оборота каждого за раз, чтобы обеспечить равномерный прижим. БЕРЕГИТЕСЬ ПЕРЕЗАКРУЧИВАНИЯ — ВЫ МОЖЕТЕ ПОВРЕДИТЬ МАТЕРИНСКУЮ ПЛАТУ.

Если Вы отключали синий кабель дисплея перед снятием радиатора, аккуратно вставьте его обратно, сначала заправив верхний край в зазор и надавив сверху с небольшим усилием.

Вставьте вентилятор чёрной стороной вверх, сначала под углом вставив сторону с вытяжкой. После установки закрутите винты вентилятора и подключите разъем вентилятора.

Наденьте нижнюю крышку обратно, вставив её с зазором около 1 см со стороны, противоположной батарее, затем сдвиньте крышку в сторону батареи до совмещения отверстий под винты и исчезновения зазоров.

Затяните центральный удерживаемый винт. После затяжки проверьте, чтобы крышка не сдвигалась.

Вставьте батарею до щелчка, чтобы она зафиксировалась и не вытаскивалась.
