Замена динамиков Dell Latitude E6330

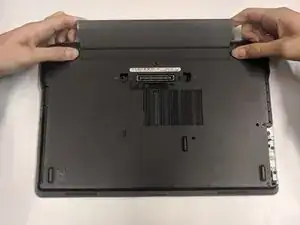

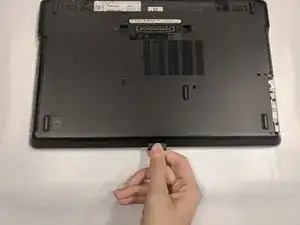

Извлеките батарею, потянув за фиксаторы.

Открутите два винта и снимите жесткий диск (крестовая отвертка 1, 2,5 мм × 5 мм).

Нажмите и снимите защиту карты SD.

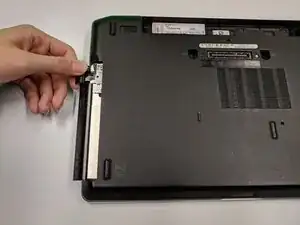

Нажмите и потяните за язычок фиксатора привода DVD.

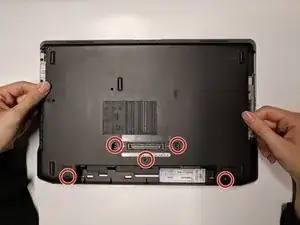

Открутите пять винтов (крестовая отвертка 1, 2,5 мм × 5 мм).

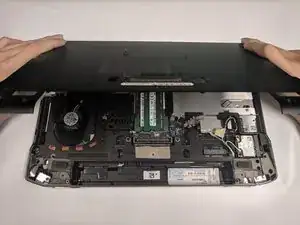

Снимите заднюю крышку, потянув её от стороны батареи к передней части.

Отсоедините шлейф тачпада, аккуратно потянув его вверх.

Переверните ноутбук лицевой стороной вверх.

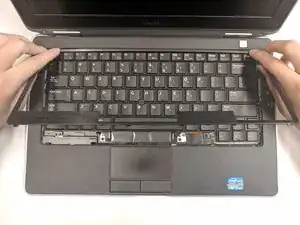

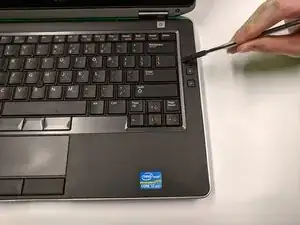

Снимите обрамление клавиатуры, отжав его снизу и освободив защелки.

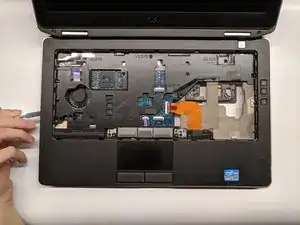

Потяните обрамление от тачпада к экрану, чтобы снять его.

Шлейф является хрупким, обращайтесь с ним осторожно.

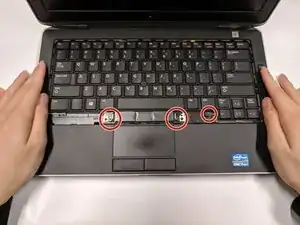

Открутите три винта (крестовая отвертка 1, 2 мм × 3 мм).

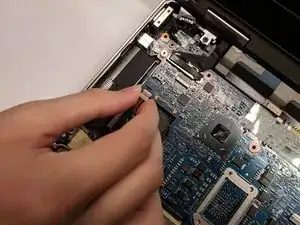

Отсоедините разъем шлейфа клавиатуры, затем сдвиньте шлейф в сторону экрана, чтобы извлечь его.

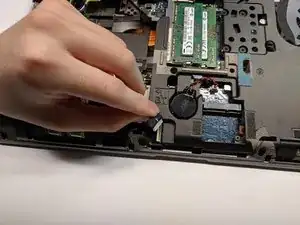

Отсоедините разъем шлейфа тачпада, сдвинув шлейф к передней части ноутбука.

Шлейфы являются хрупкими и могут сломаться при чрезмерном усилии.

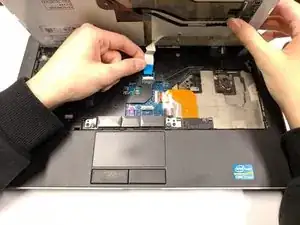

Возьмитесь за шлейф и потяните его в сторону тачпада, чтобы отсоединить.

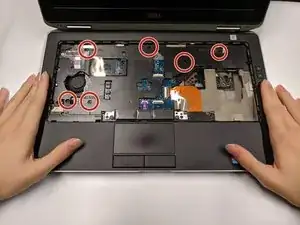

Снимите шесть винтов (крестовая отвертка 1, 2,5 мм × 5 мм).

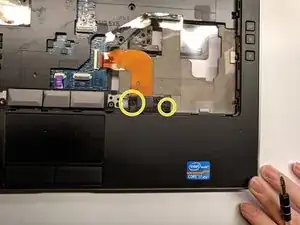

Снимите два винта (крестовая отвертка 1, 2 мм × 3 мм).

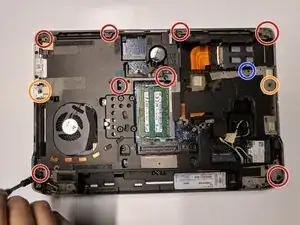

Снимите девять винтов с маркировкой P (крестовая отвертка 1, 2,5 мм × 5 мм).

Снимите два винта (крестовая отвертка 1, 2 мм × 3 мм).

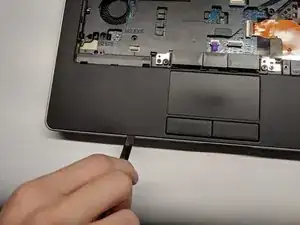

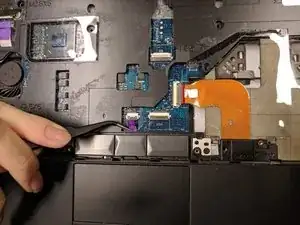

Вставьте инструмент-лопатку в зазор между рамкой клавиатуры и корпусом, отжимая её вниз.

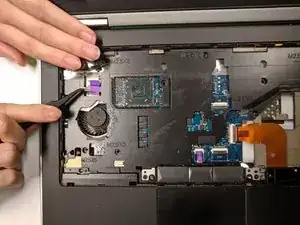

Перемещайтесь вдоль краев рамки клавиатуры, освобождая все защелки от основания ноутбука.

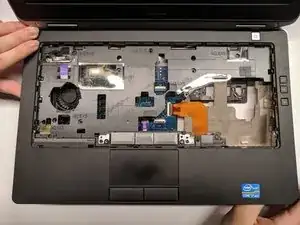

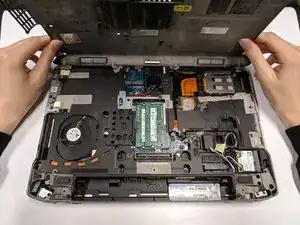

Снимите рамку клавиатуры, потянув её вверх.

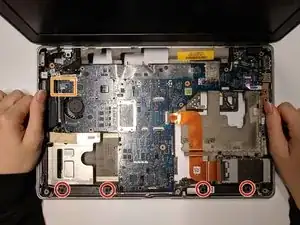

Открутите четыре винта крепления динамиков (крестовая отвертка 1, 2,5 мм × 7 мм).

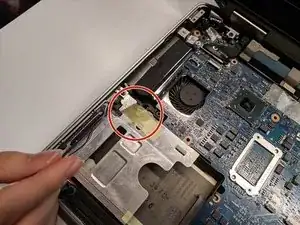

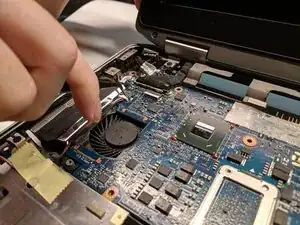

Отсоедините шлейф динамика. Потяните его в сторону тачпада, чтобы отключить.

Шлейф является хрупким, тяните осторожно.

Открепите или отведите в сторону ленту, чтобы освободить шлейф.

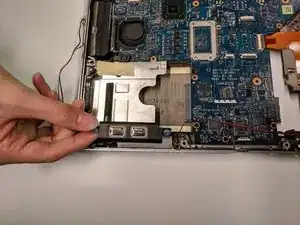

Извлеките динамики.
