Замена узла экрана Dell Latitude E6410

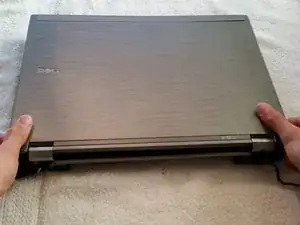

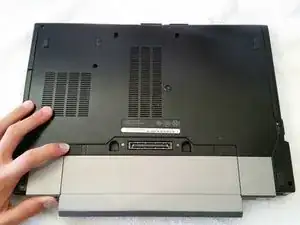

Сдвиньте оба фиксатора навстречу друг другу, чтобы извлечь аккумулятор из ноутбука.

Всегда важно отключать источник питания электронного устройства перед разборкой, чтобы предотвратить поражение электрическим током.

Удалите два винта Phillips 5 мм, расположенных по левую и правую стороны посадочного места аккумулятора.

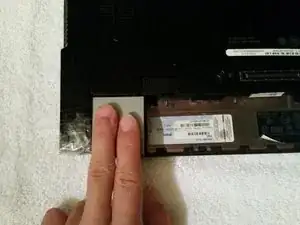

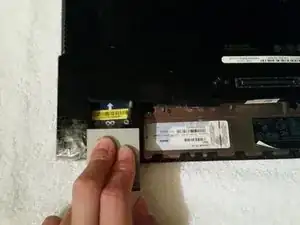

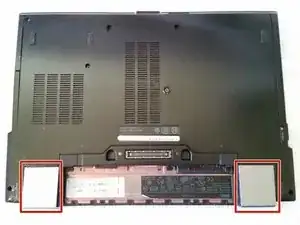

Снимите две серые накладки, подвинув каждую деталь к себе.

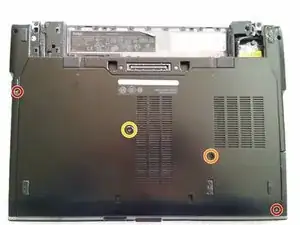

Удалите два винта Phillips 5 мм в нижнем правом и верхнем левом углах задней панели.

Удалите винт Phillips 3 мм, находящийся около нижнего правого угла.

Ослабьте винт Phillips, расположенный примерно по центру, пока не выступит пружина, но не снимая винт полностью.

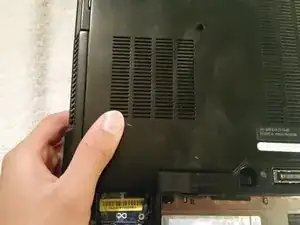

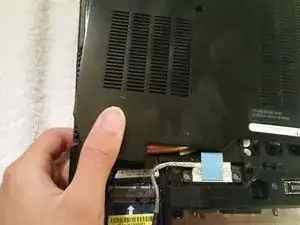

Отделите заднюю крышку, сдвинув её от посадочного места аккумулятора и поднимая её из пазов.

При повторной установке задней крышки сдвигайте её в направлении батареи, а не от неё, одновременно нажимая вниз.

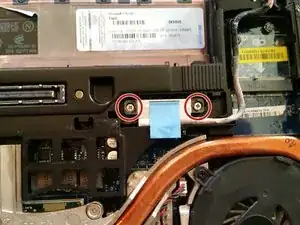

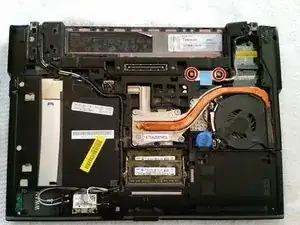

Ослабьте два винта Phillips 5 мм рядом с правым верхним углом, которые фиксируют кабель дисплея на материнской плате.

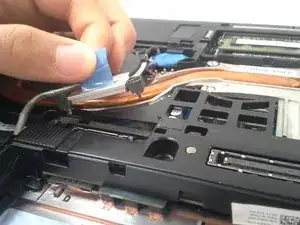

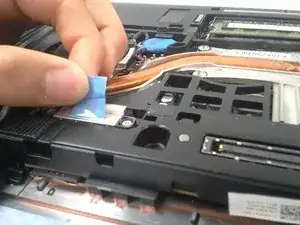

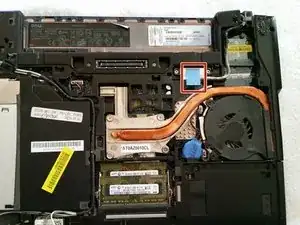

Отключите кабель дисплея от материнской платы, захватив синюю язычок между большим и указательным пальцем и аккуратно потянув вверх.

Не тяните слишком сильно, чтобы не оторвать язычок, но приложите достаточно усилия, чтобы разъём вышел.

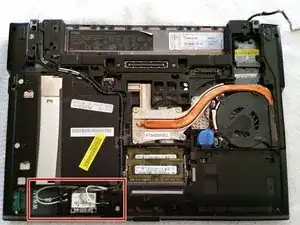

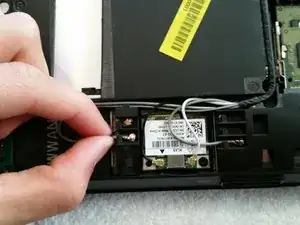

В нижнем левом углу отсоедините серый, чёрный и белый провода от видеокарты и два провода, зацеплённые на месте, аккуратно разъединив или сняв их с креплений.

При сборке используйте второе или последнее изображение в качестве ориентира для расположения каждого провода.

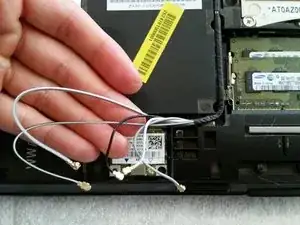

Аккуратно проденьте провода, отсоединённые на предыдущем шаге, через кронштейны, чтобы полностью освободить их от ноутбука.

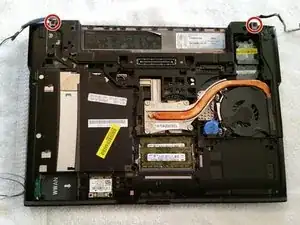

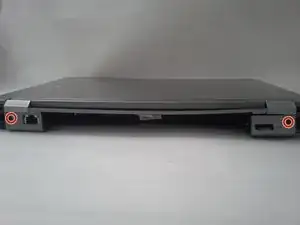

Удалите два винта Phillips 5 мм, расположенные в правом и левом верхних углах ноутбука.

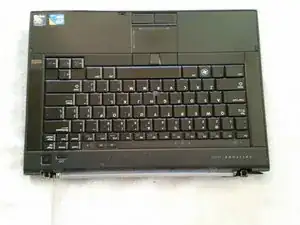

Переверните ноутбук крышкой вверх и захватите задние два угла экрана. Потяните вверх, чтобы снять экран.

При повторной сборке используйте новый экран ноутбука.
