Замена радиатора Dell Latitude E5520
Если ваш Dell Latitude E5520 постоянно перегревается, вероятно, пришло время заменить радиатор. Радиатор играет ключевую роль в отводе тепла от процессора и графического процессора, и при его неисправности может возникнуть внутреннее повреждение оборудования. Если вы наблюдаете снижение производительности, произвольные отключения или вентилятор охлаждения работает чрезмерно громко, это все признаки необходимости замены радиатора. Эти шаги очень просты и займут примерно 10 минут.
Перед началом убедитесь, что компьютер отключен от сети и батарея вынута для безопасности.
Шаг 1
Переверните ноутбук, чтобы увидеть нижнюю часть корпуса.
Шаг 2
На нижней стороне ноутбука, вблизи верхнего края, вы обнаружите два фиксирующих зажима.
Разместите пальцы на каждом из этих зажимов одновременно.
Шаг 3
Одновременно нажмите на два зажима наружу и потяните батарею вверх.
Батарея освободится, после чего её можно безопасно извлечь.
Шаг 4

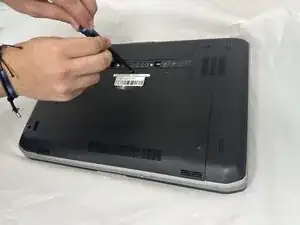

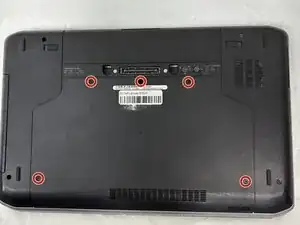

Удалите все пять винтов 2.5x5, которые закрепляют нижнюю крышку, отверткой Phillips.

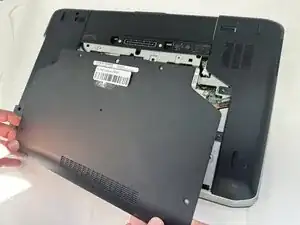

Поднимите заднюю панель и отложите её в сторону.
Шаг 5

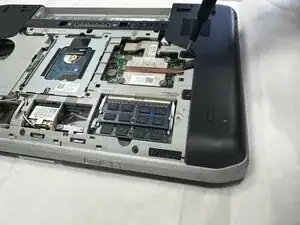

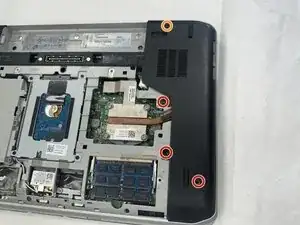

Удалите все три винта 2.5x5 отвёрткой Phillips.
Удалите один винт 2.5x8 отвёрткой Phillips.
Поднимите заднюю правую панель и отложите её в сторону.
Шаг 6

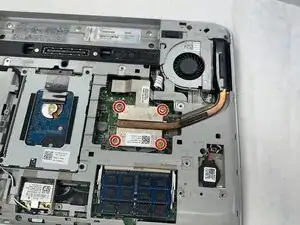

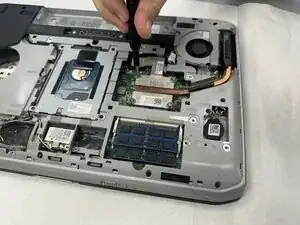

Ослабьте четыре винта 2.5x8 с головкой Phillips, крепящие радиатор.
Четыре винта находятся в направляющих и не выйдут полностью, поэтому ослабьте их до тех пор, пока не сможете снять радиатор.

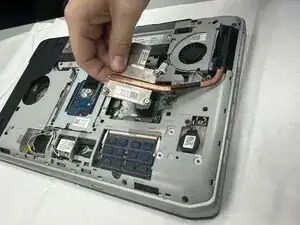

Аккуратно приподнимите радиатор и извлеките его.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
