Замена аккумулятора Dell Latitude E5570

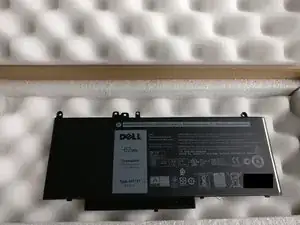

Приобретите новый аккумулятор.

например, через поддержку DELL: номер детали "CPL-TXF9M" или номер детали "HK6DV". Стоимость приблизительно 40€

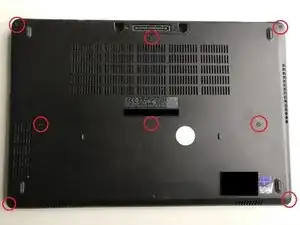

Используйте маленькую крестовую отвертку, чтобы осторожно открутить 8 отмеченных винтов.

'Винты нельзя извлекать из корпуса!'

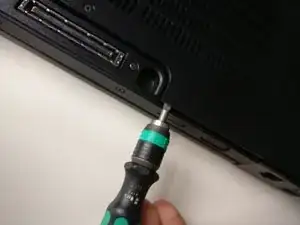

Осторожно подденьте нижнюю крышку и снимите ее.

Корпус закреплен по периметру небольшими пластиковыми крючками. Их не следует повредить.

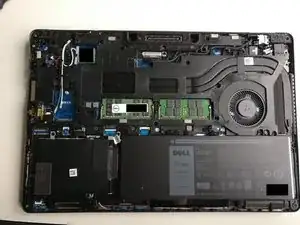

После снятия нижней панели аккумулятор виден в нижнем правом углу изображения.

Избегайте касания или повреждения других компонентов внутри ноутбука.

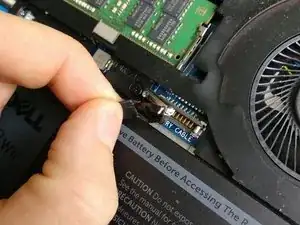

Чтобы отключить аккумулятор от ноутбука, потяните за разъем за вкладку, вытаскивая его из слота.

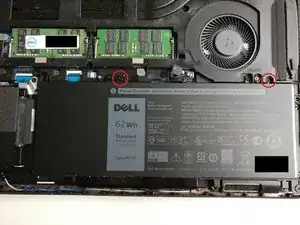

После снятия двух винтов аккумулятор можно извлечь.

Поместите аккумулятор на ровную поверхность и избегайте сгибания двух ячеек аккумулятора!

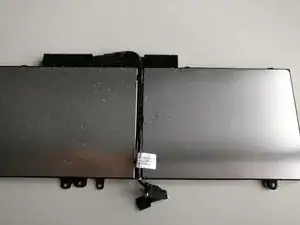

Отсоедините кабель от зажимов между двумя ячейками.

Разъем на самом аккумуляторе теперь можно снять с верхней стороны, осторожно вытянув его.

Подключите кабель аккумулятора к новому аккумулятору и убедитесь, что он вставлен прямо и без зазоров (контакты не должны быть видны).

Уложите кабель между двумя ячейками аккумулятора и снова вставьте аккумулятор в ноутбук.

Установите два удерживающих винта на аккумулятор и подключите аккумулятор к ноутбуку, аккуратно нажав разъем сверху.

Убедитесь, что аккумулятор правильно подключен и вставлен. Проверьте, что ничего не торчит и не установлено криво.

Поставьте крышку обратно на ноутбук и закрепите ее, слегка нажав на край.

Теперь можно снова закрутить 8 винтов из шага 2.

Для того чтобы новое устройство распознало аккумулятор, его необходимо сначала подключить к источнику питания и включить.
