Dell Latitude E5540 Разборка

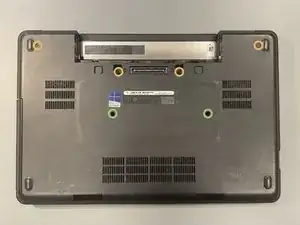

Переверните ноутбук крышкой вниз

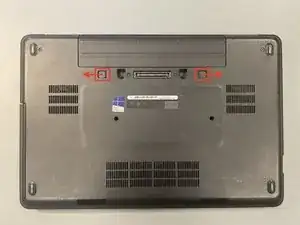

Сдвиньте два переключателя в сторону корпуса до появления оранжевой метки.

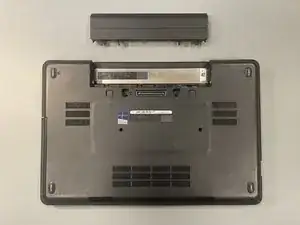

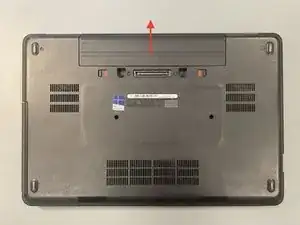

Извлеките аккумулятор, сдвинув его наружу

Удалите четыре винта M2x5 и два винта M2x8 крестовой отверткой Phillips PH0

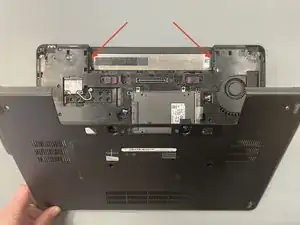

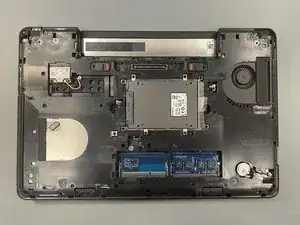

Снимите нижнюю крышку, аккуратно приподняв её от пустого отсека аккумулятора

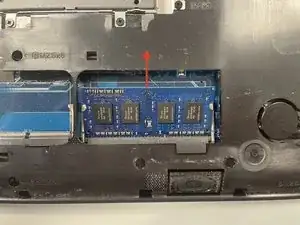

Извлеките модуль оперативной памяти, слегка раздвинув металлические защёлки наружу

Модуль поднимется — осторожно вытяните его

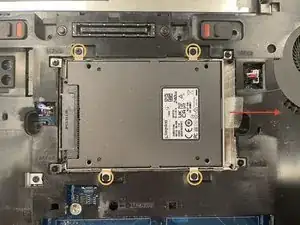

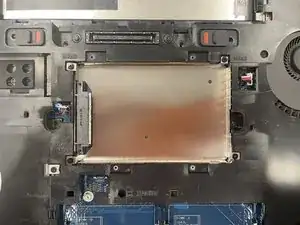

Удалите четыре винта M2x3 крестовой отверткой Phillips PH0

Выньте корзину жёсткого диска, потянув за пластиковую язычок

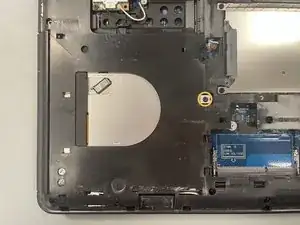

Удалите один винт M2x5 крестовой отверткой Phillips PH0

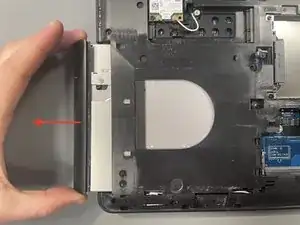

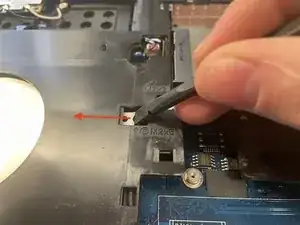

Используйте пластиковую лопатку, чтобы выдвинуть оптический привод, затем достаньте его вручную

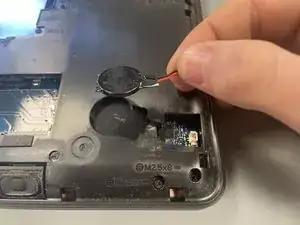

Осторожно отсоедините разъём батареи с помощью пластиковой лопатки

Аккуратно проведите кабель через узкую часть и извлеките батарею, закреплённую на двустороннем скотче

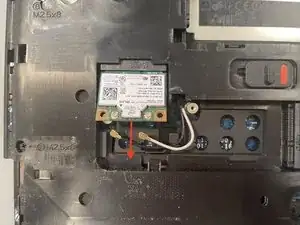

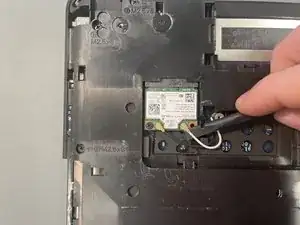

Осторожно отсоедините белый и чёрный кабели от модуля с помощью пластиковой лопатки

Удалите один винт M2x3 крестовой отверткой Phillips PH0 — модуль приподнимется

Извлеките модуль, сдвинув его в сторону

Переверните ноутбук и откройте экран, аккуратно подденьте пластиковую лопатку под верхнюю панель рядом с клавишей Ctrl внизу слева и приподнимите

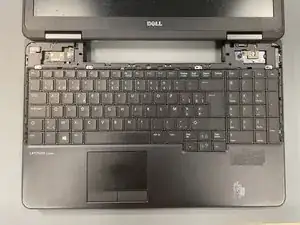

Осторожно снимите оставшуюся часть панели

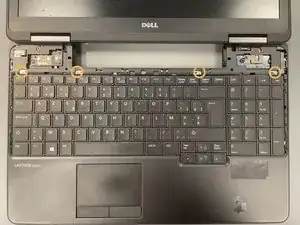

Удалите четыре серебристых винта крестовой отверткой Phillips PH0, сдвиньте клавиатуру вверх на несколько миллиметров, затем отведите её от себя, чтобы обнажить шлейф

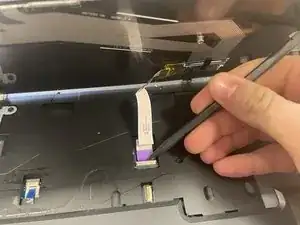

Отсоедините шлейф с помощью пластиковой лопатки и снимите клавиатуру

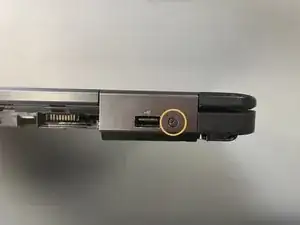

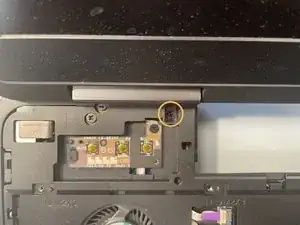

Удалите винт M2x3 на задней части кожуха крестовой отверткой Phillips #0

Удалите винт M2x8 внутри кожуха крестовой отверткой Phillips #0. Аккуратно снимите кожух, обращая внимание на защёлку внизу

Повторите те же действия с противоположной стороны, чтобы снять второй кожух
