Замена материнской платы Lenovo IdeaPad N580

Переверните устройство так, чтобы снизу было вверх. Убедитесь, что петлевая сторона обращена к Вам.

Сдвиньте правый переключатель вправо до щелчка. После этого вы должны увидеть красный цвет на месте первоначального расположения переключателя.

Теперь возьмите левой рукой и сдвиньте левый переключатель влево.

Этот переключатель не щёлкает, как другой, поэтому удерживайте его левой рукой.

Поместите свободную руку на аккумулятор. Осторожно сдвиньте его из гнезда.

Поверните ноутбук так, чтобы теперь петля была от вас.

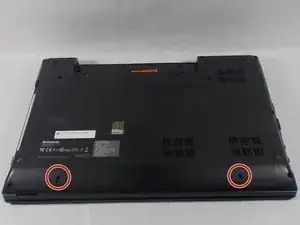

Удалите два винта Phillips #0 2.5 x 4.0 мм с нижней стороны ноутбука.

Сдвиньте нижнюю панель к себе до упора, затем аккуратно приподнимите и снимите её.

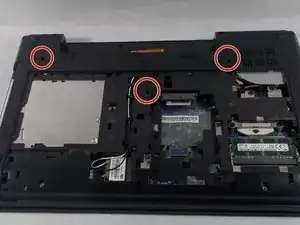

Удалите три винта Phillips #0 2.0 x 6.0 мм, расположенные на нижней стороне устройства.

Поверните ноутбук в рабочее положение и откройте крышку.

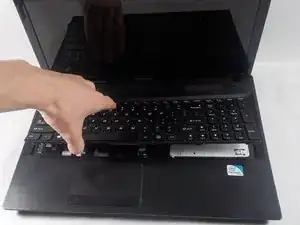

С помощью медиатора и пальцев подденьте край клавиатуры и приподнимите её.

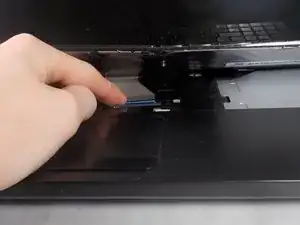

Осторожно извлеките ленту клавиатуры из её разъёма.

Удалите винт Phillips #0 2.5 x 6.0 мм, расположенный в центре устройства.

Закройте ноутбук и снова положите его лицевой стороной вниз.

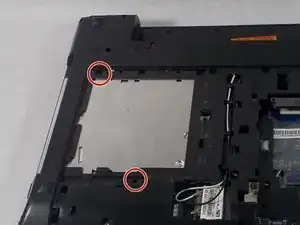

Если установлен жёсткий диск, удалите два винта Phillips #0 2.5 x 4.0 мм.

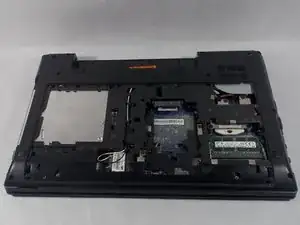

Выдвиньте жёсткий диск из его разъёма.

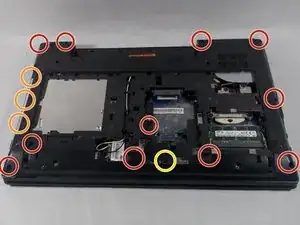

Удалите одиннадцать винтов Phillips #0 2.5 x 6.0 мм.

Удалите три плоских винта 2.0 x 3.0 мм.

Удалите винт Phillips #0 2.5 x 4.0 мм.

Поверните ноутбук в рабочее положение и откройте крышку.

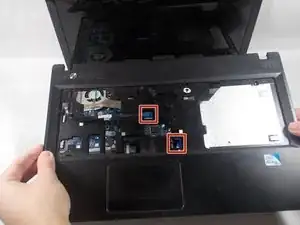

Отключите две ленты, идущие из центра.

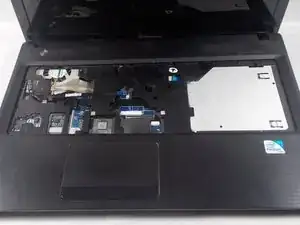

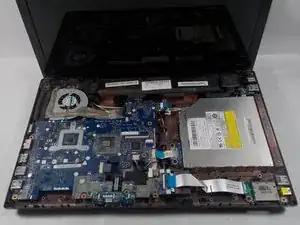

Поднимите рамку клавиатуры (с тачпадом) строго вверх и выньте её.

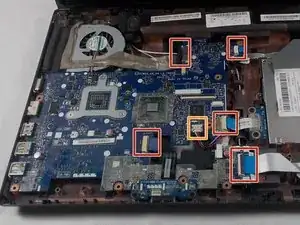

Отсоедините пять лент в верхней части корпуса.

Осторожно извлеките одиночный кабель из его разъёма.

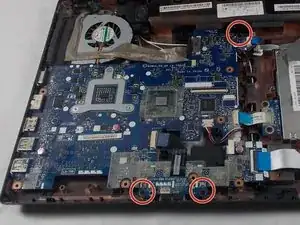

Удалите три винта Phillips #0 2.5 x 3.0 мм на материнской плате.

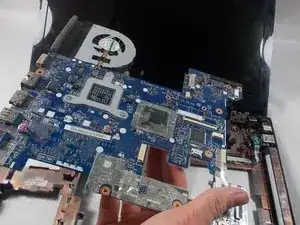

Слегка приподнимите материнскую плату пальцами или медиатором.

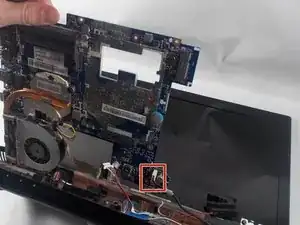

Отключите одиночный кабель, находящийся под платой.

Полностью извлеките материнскую плату.
