Замена процессора HP Compaq 6510b

Перед началом выключите компьютер и отключите источники питания.

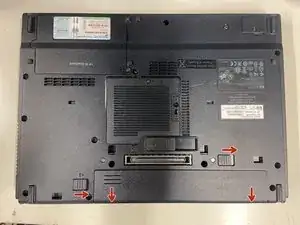

Сдвиньте защёлки отсоединения аккумулятора, чтобы извлечь батарею.

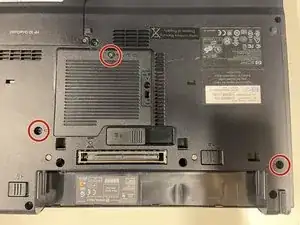

Выверните три показанных винта.

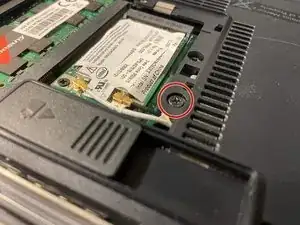

Откройте крышку отсека оперативной памяти, чтобы получить доступ к следующему винту.

Выверните последний винт клавиатуры.

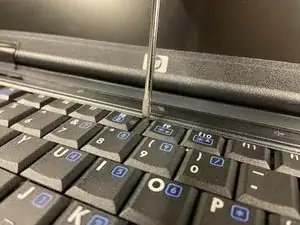

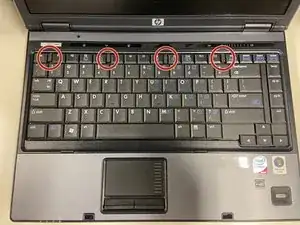

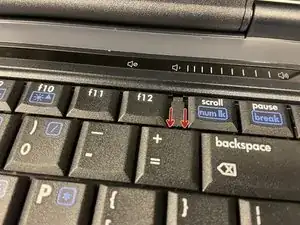

Используйте шлицевую отвёртку или лопатку, чтобы сдвинуть зажимы в сторону тачпада.

Разверните экран на 180 градусов.

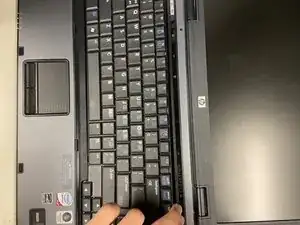

Осторожно поднимите клавиатуру со стороны дисплея.

Сдвиньте клавиатуру в сторону дисплея.

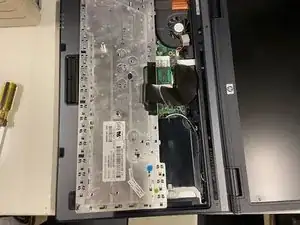

Переверните клавиатуру так, чтобы клавиши лежали на тачпаде.

Отогните плоский шлейф, чтобы получить доступ к разъёму.

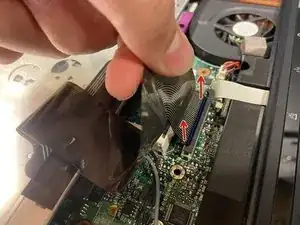

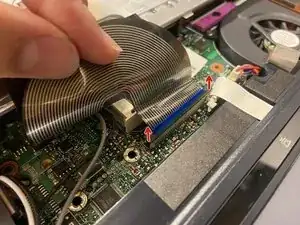

Поднимите чёрную часть разъёма вверх, чтобы разблокировать шлейф.

Поднимите шлейф вверх, чтобы отключить его.

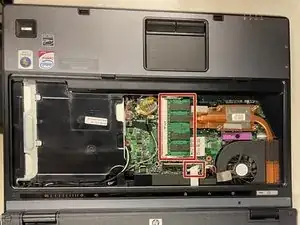

Отключите шлейф, подключённый к верхней панели, и извлеките вторую планку оперативной памяти.

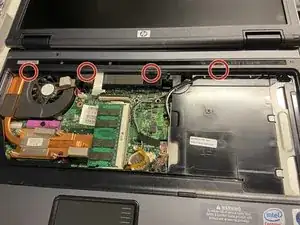

Вставьте шлицевую отвёртку в отмеченные отверстия и поверните на 90 градусов, чтобы защёлкнуть пластиковые фиксаторы.

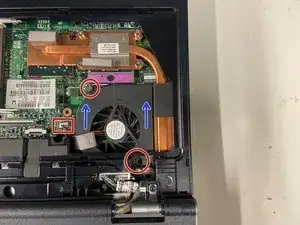

Отключите кабель вентилятора и отвинтите винты вентилятора.

Поднимите вентилятор со стороны процессора и сдвиньте его в сторону процессора, чтобы освободить.

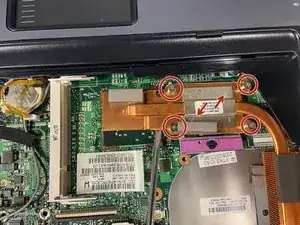

Выверните винты радиатора в обратном порядке — 4 3 2 1.

Подденьте плоской отвёрткой, чтобы оторвать термопрокладку от чипсета. (Она может держаться довольно крепко)

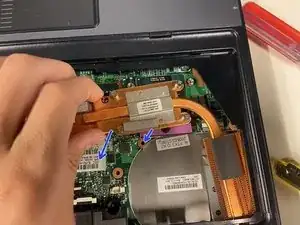

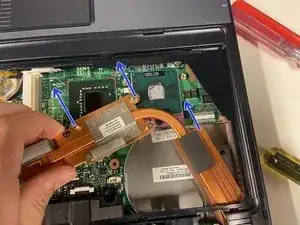

Поднимите радиатор немного со стороны процессора, затем поверните его, как показано на втором фото.

Когда прокладка чипсета приблизительно достигнет разъёма клавиатуры, вытяните её в направлении к батарейке типа «монетка».

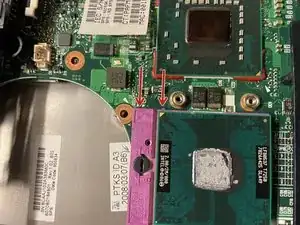

Используйте шлицевую отвёртку, чтобы повернуть фиксатор в положение «открыто».

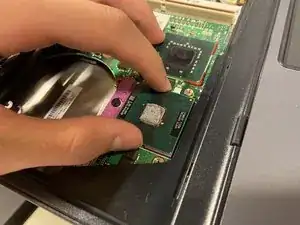

Возьмите процессор, как показано. Так вероятность погнуть контакты минимальна.

Установите новый процессор в разъём.

Убедитесь, что «звёздочка» на процессоре совпадает с положением в разъёме.
