Замена CD-привода HP Compaq 6510b

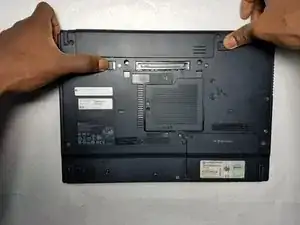

Переверните компьютер так, чтобы задняя панель оказалась перед вами.

Используя два фиксатора на задней панели, сдвиньте левый и верхний правый фиксаторы влево, как показано на рисунке.

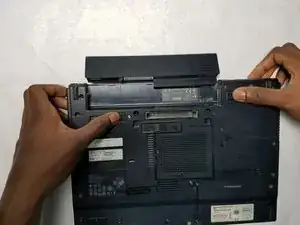

Выдвиньте аккумулятор.

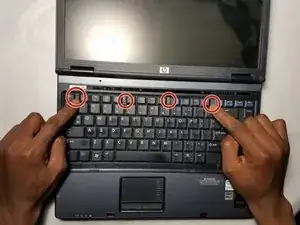

Найдите защёлки между клавишами esc и f1, f4 и f5, f8 и f9, f12 и клавишей scroll lock.

Оттяните эти защёлки на себя.

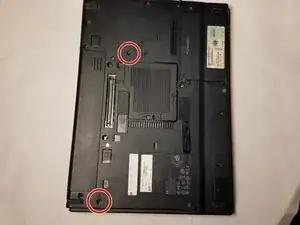

Переверните ноутбук и найдите в центре задней части клавиатуры винт рядом с прямоугольником, похожим на изображение клавиатуры. Выкрутите этот винт Phillips длиной 5 мм, а также аналогичный винт в верхнем левом углу клавиатуры.

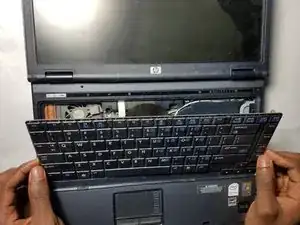

Аккуратно подденьте клавиатуру ногтями или пластиковой инструментом и извлеките её.

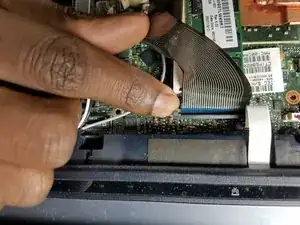

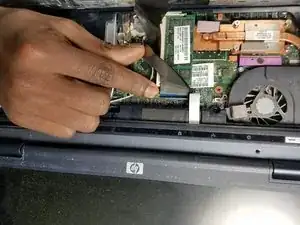

От клавиатуры к материнской плате подключена металлизированная плёнка. Фиксатор чёрного цвета удерживает плёнку на месте. Поднимите фиксатор и отсоедините плёнку; удалите её, чтобы полностью снять клавиатуру.

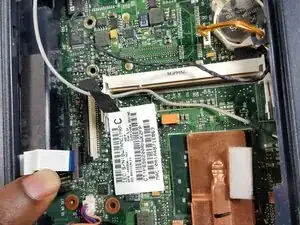

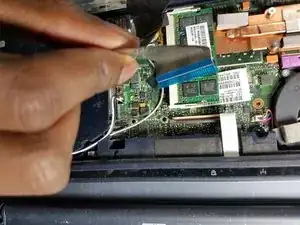

Аккуратно отсоедините белую плёнку таким же способом, как и металлизированную.

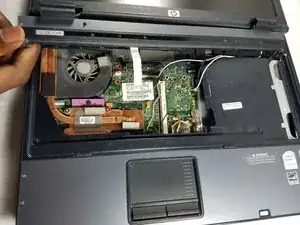

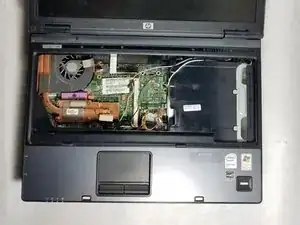

После удаления этой плёнки сенсорная панель с кнопкой питания и клавишами управления медиа над клавиатурой сдвинется с места — используйте для этого лопатку.

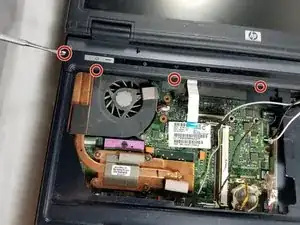

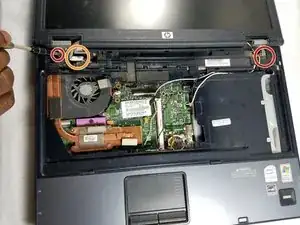

Под ней окажется металлическая скоба с двумя винтами Torx Security T7 длиной 17 мм. Выкрутите их.

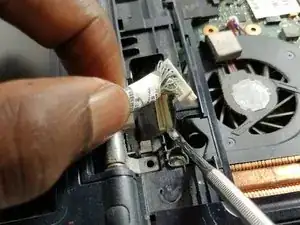

Аккуратно отсоедините кабель справа от скобы.

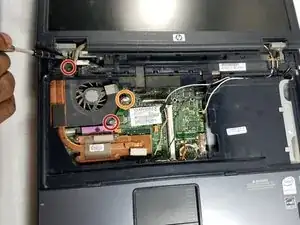

Выкрутите два винта JIS #1 длиной 5 мм на вентиляторе.

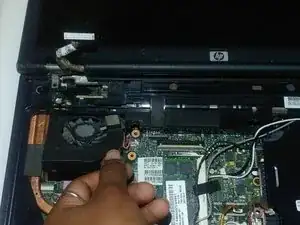

Аккуратно отключите провода вентилятора.

Извлеките вентилятор и установите новый.

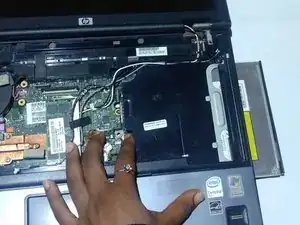

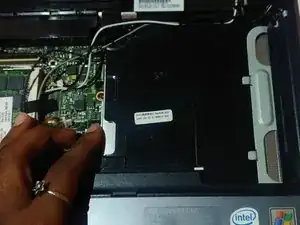

Аккуратно нажмите на CD-привод пальцем, чтобы выдвинуть его.
