Замена порта зарядки Acer Spin SP513-52N

Если у вас возникли проблемы с зарядкой Acer Spin SP513-52N из-за неисправного порта зарядки, это легко исправить.

Этот ремонт необходим, так как неисправный порт зарядки является распространенной проблемой для многих пользователей. Порт зарядки иногда может выйти из строя, если вентилятор перестает работать и устройство перегревается.

Перед началом ремонта выключите устройство и отключите ноутбук от зарядного устройства. Также разумно отсоединить и/или удалить внутреннюю батарею.

Шаг 1

Выключите ноутбук перед началом разборки и отключите устройство от зарядного устройства.

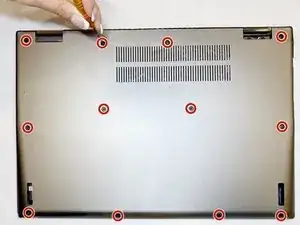

Используйте отвертку Philips #0, чтобы удалить двенадцать винтов 6,0 мм с задней панели.

Шаг 2

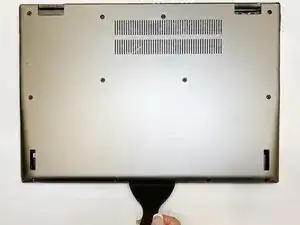

Используйте инструмент для открытия в шве задней крышки и проведите им по периметру, чтобы освободить защелки, удерживающие её на верхней крышке.

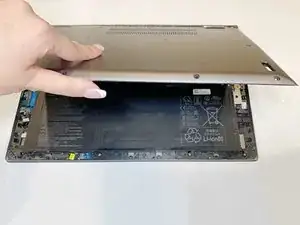

Снимите заднюю крышку, чтобы открыть внутренности ноутбука.

Шаг 3

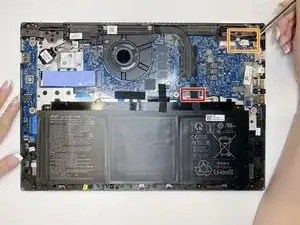

Перед заменой порта зарядки отключите внутреннюю батарею от материнской платы.

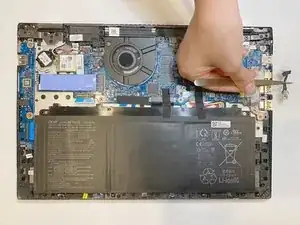

Отключите неисправный порт зарядки от материнской платы с помощью пинцета.

Шаг 4

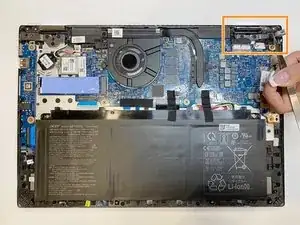

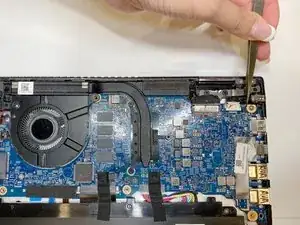

Используйте пинцет, чтобы извлечь неисправный порт зарядки из материнской платы.

Утилизируйте свои электронные отходы в сертифицированном переработчике R2 или e-Stewards.

Шаг 5

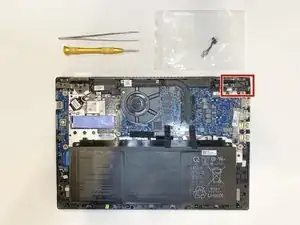

Используйте пинцет, чтобы надежно установить новый порт зарядки.

Шаг 6

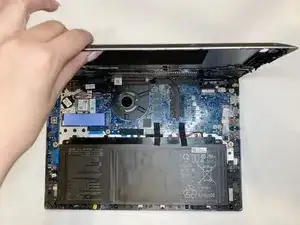

Установите заднюю крышку на ноутбук и нажмите по краям периметра.

Вы должны услышать щелчок защелок.

Шаг 7

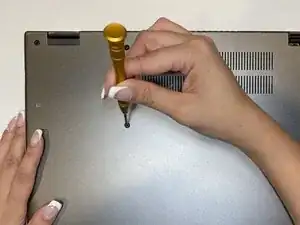

Используйте отвертку Philips #0, чтобы закрепить двенадцать винтов 6,0 мм на месте.

Заключение

Чтобы собрать устройство, выполните эти инструкции в обратном порядке. Нанесите новый клей, где это необходимо, после очистки соответствующих мест изопропиловым спиртом (>90%). Утилизируйте свои электронные отходы в сертифицирован

Перевод руководства с ifixit.com
