Замена материнской платы Acer Spin 5 N17W2
Материнская плата — это основная печатная плата, которая содержит и обеспечивает связь между многими критически важными электронными компонентами системы, такими как центральный процессор и память, а также предоставляет разъёмы для других периферийных устройств, плат расширения и дочерних плат: звуковых плат, видеокарт, сетевых карт, жёстких дисков или других средств постоянного хранения; ТВ-тюнеров, плат с дополнительными USB- или FireWire-портами и множества других пользовательских компонентов. Если вы хотите заменить материнскую плату вашего ноутбука Acer Spin5, следуйте инструкциям этого руководства.
Шаг 1
Используйте отвёртку Phillips #1, чтобы выкрутить шесть винтов длиной 6 мм.
Тем же отверткой выкрутите шесть винтов длиной 5 мм.
Шаг 2
Используйте инструмент для вскрытия, чтобы отжать заднюю крышку.
Шаг 3
Удалите два винта длиной 5 мм, используя отвёртку Phillips #1.
Шаг 4
Используйте два инструмента для вскрытия, чтобы отсоединить кулер от материнской платы.
Снимите вентилятор с устройства.
Шаг 5

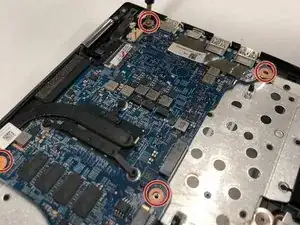

Удалите четыре винта длиной 5 мм с помощью отвёртки Phillips #1.
Шаг 6

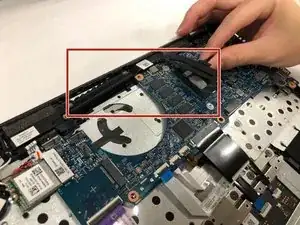

Снимите чёрный радиатор (будьте осторожны с серой термопастой).
Шаг 7

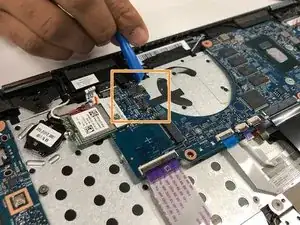

Отсоедините все периферийные устройства, подключённые к материнской плате.
Снимите второй чип.

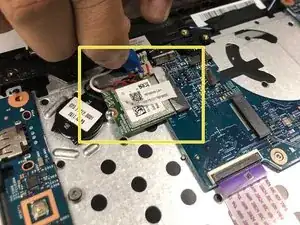

Снимите модуль беспроводной локальной сети.
Шаг 8

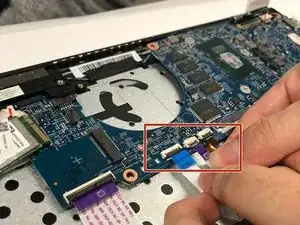

Отсоедините три соединительных провода.
Шаг 9

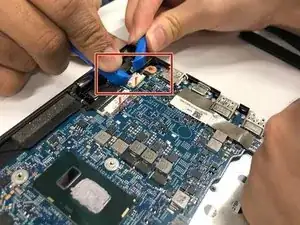

Снимите порт с чёрной лентой.

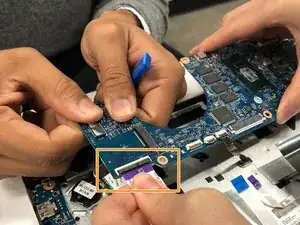

Снимите последний порт с фиолетовой лентой.
Шаг 10

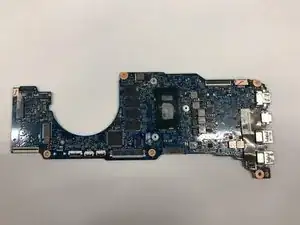

Извлеките материнскую плату из устройства.
Заключение
Чтобы собрать устройство обратно, выполняйте эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
