Замена материнской платы Toshiba Satellite L755-S5244
Для замены материнской платы Satellite L755 вам понадобится крестовая отвертка PH0. Материнская плата хрупкая — не сгибайте её и не поддевайте, не применяйте силу при установке, чтобы избежать повреждения.
Шаг 1

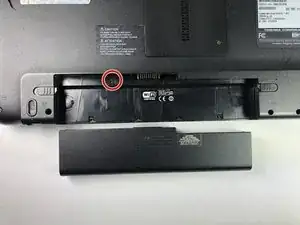

Начните со снятия винта, расположенного под аккумулятором.

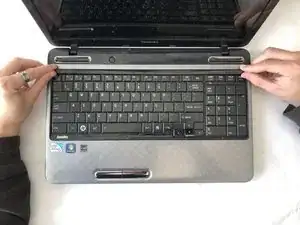

Затем отщелкните и снимите планку над клавиатурой.
Шаг 2

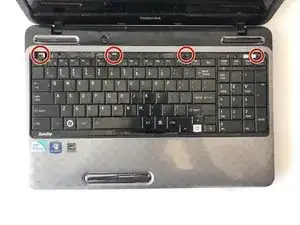

Открутите четыре винта Phillips #0 длиной 4 мм под планкой.
Шаг 3

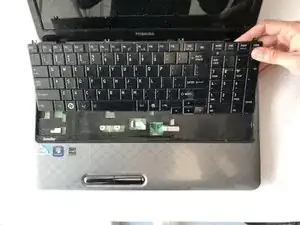

Поднимите клавиатуру вверх и частично выведите её наружу.

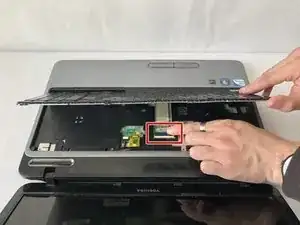

Отсоедините шлейф клавиатуры.
Полностью извлеките клавиатуру.
Шаг 4

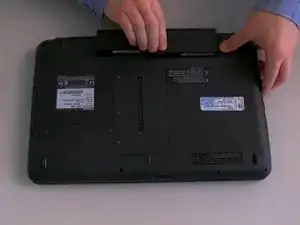

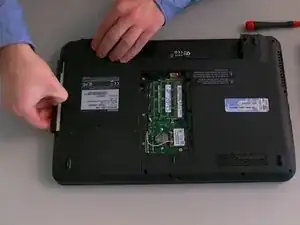

Прежде всего отключите аккумулятор.
Шаг 5

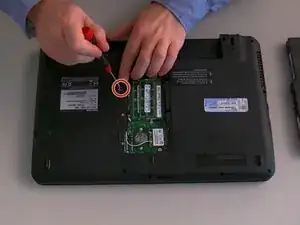

Далее открутите крышку оперативной памяти и аккуратно снимите её. Затем найдите и открутите винт оптического привода.
Шаг 6
Осторожно извлеките оптический привод.
Шаг 7
Отсоедините монтажную планку от оптического привода, чтобы прикрепить её к новому приводу, затем собирайте устройство в обратном порядке.
Шаг 8

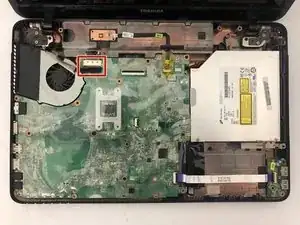

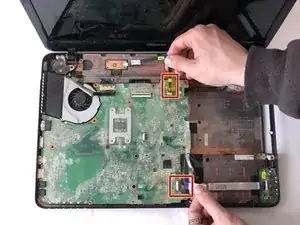

Осторожно снимите два шлейфа.
По возможности не рвите жёлтую ленту, закрывающую верхний шлейф.
Нижний правый шлейф можно снять с левого или правого конца, подняв чёрную защёлку.
Шаг 9
Снимите указанную гофрированную изоляцию, аккуратно потянув её от материнской платы.
Шаг 10

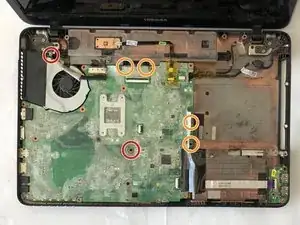

Удалите винт Phillips #0 длиной 5 мм посередине материнской платы и винт Phillips #0 длиной 4 мм в верхнем левом углу рядом с вентилятором.
Снимите четыре винта Phillips #0 длиной 4 мм под краевыми клапанами.

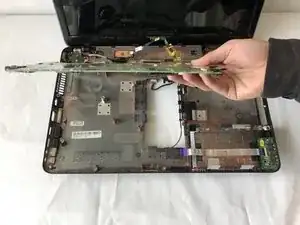

Осторожно извлеките материнскую плату вместе с вентилятором.

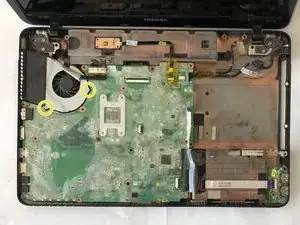

Чтобы отсоединить вентилятор, снимите два винта Phillips #0 длиной 2 мм.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
