Замена материнской платы Toshiba Satellite L755D-S5150

Ноутбуки

Обычно, когда люди слышат, что их материнская плата нуждается в замене, они думают, что это конец для их компьютера. Это процесс, который следует выполнять с осторожностью, так как есть много сложных деталей. Также полезно иметь что-то для хранения винтов.

Шаг 1

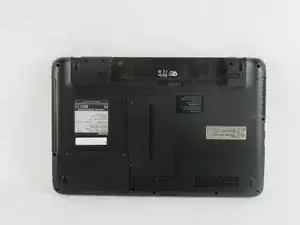

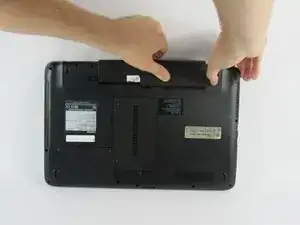

После выключения ноутбука переверните его и сдвиньте левую вкладку влево, затем потяните правую вкладку вправо, вынимая аккумулятор.

Этот шаг всегда должен выполняться перед работой с ноутбуком для минимизации электростатического удара.

Шаг 2

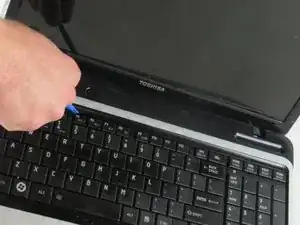

С помощью пластикового инструмента аккуратно приподнимите пластиковую полоску, которая находится в верхней части клавиатуры.

Шаг 3

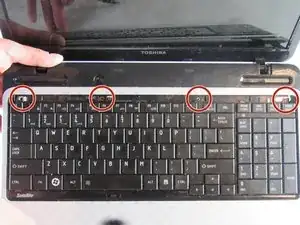

Используя отвертку Phillips PH00, открутите четыре винта по 4 мм, которые удерживают клавиатуру на месте.

С помощью пластикового инструмента аккуратно выньте клавиатуру, не повреждая шнур, находящийся под ней.

Шаг 4

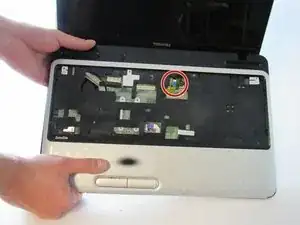

Остался шнур, который соединяет клавиатуру с материнской платой. Удалите этот шнур после нажатия на вкладки, которые крепят клавиатуру.

Шаг 5

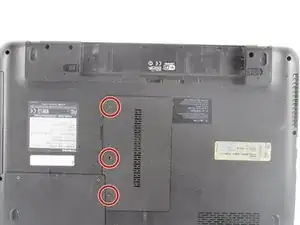

С помощью отвертки Phillips PH00 удалите три винта по 4 мм с крышки для оперативной памяти.

Используйте отвертку Phillips PH00, чтобы удалить один винт по 4 мм, который крепит ODD.

Выдвиньте ODD наружу.

Удаление оперативной памяти не обязательно.

ODD также часто называют CD-ROM.

Шаг 6

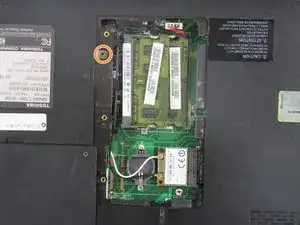

Используйте отвертку Phillips PH00, чтобы удалить один винт по 4 мм.

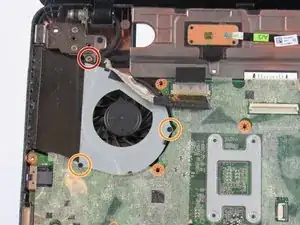

С помощью отвертки Phillips PH00 удалите два винта по 3 мм с вентилятора.

Доступ к материнской плате будет осуществляться снизу клавиатуры, поэтому вам не нужно разбирать нижнюю часть ноутбука.

Шаг 7

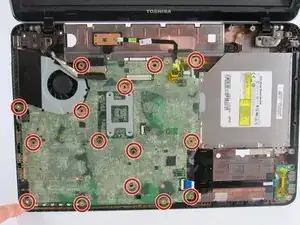

Используйте отвертку Phillips PH00, чтобы открутить пятнадцать винтов по 4 мм, удерживающих материнскую плату.

Шаг 8

Перевод руководства с ifixit.com
