Замена материнской платы Toshiba Satellite C55-C5240
Материнская плата — большая и центральная часть ноутбука. Большинство компонентов либо подключаются к ней, либо взаимодействуют с ней тем или иным образом. Поскольку процесс включает множество действий, это руководство покажет, как правильно её извлечь.
Шаг 1
Перед началом убедитесь, что ноутбук выключен.
Снимите два винта PH1 Phillips длиной 6,5 мм, фиксирующих батарею.
Шаг 2
Вытащите батарею, держите её ровно и параллельно корпусу ноутбука, чтобы она легко выскользнула.
Шаг 3
Открутите десять винтов PH1 Phillips длиной 6,5 мм, удерживающих заднюю крышку.
Шаг 4
Используя пластиковые инструменты для открытия, подденьте заднюю крышку и снимите её с ноутбука.
Рекомендуется начать с угла и провести инструментом вдоль края крышки.
Будьте осторожны, чтобы не согнуть и не треснуть крышку.
Шаг 5
Жёсткий диск находится в нижнем левом углу.

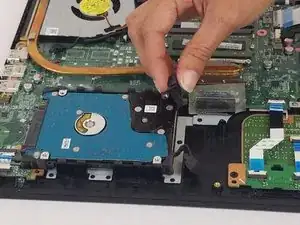

Снимите оба фиксирующих элемента с резинового крепления жёсткого диска.
Шаг 6

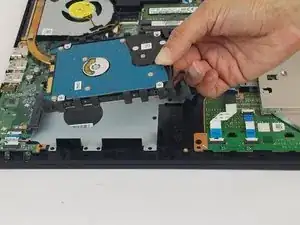

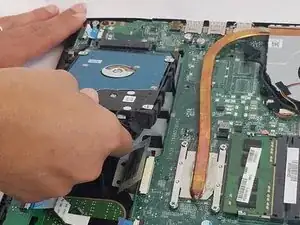

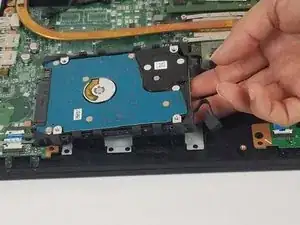

Поднимите жёсткий диск снизу с правой стороны.
Удерживая его приподнятым, отведите его от разъёма, чтобы отключить.
Шаг 7

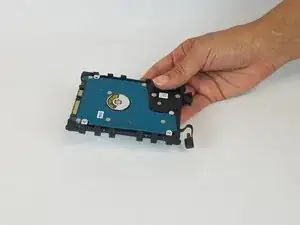

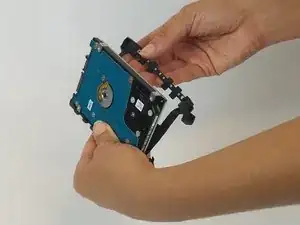

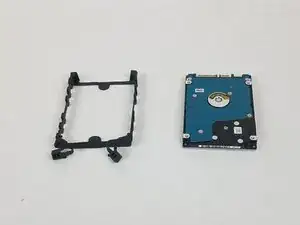

Снимите резиновое крепление жёсткого диска.
Шаг 8

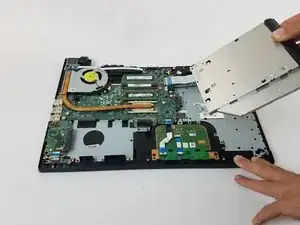

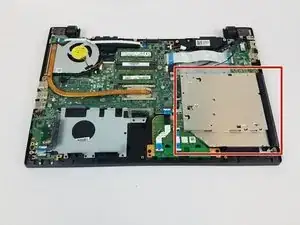

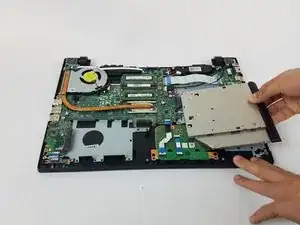

Сдвиньте дисковод вправо и аккуратно поднимите его, извлекая из ноутбука.
Шаг 9

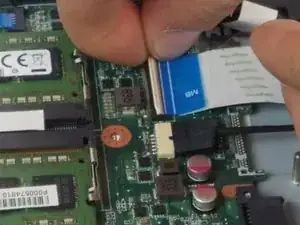

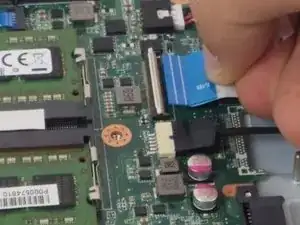

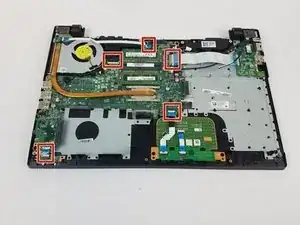

Отключите 5 ленточных кабелей.
Чтобы снять, разблокируйте защёлку каждого ленточного кабеля и вытащите его.
Шаг 10

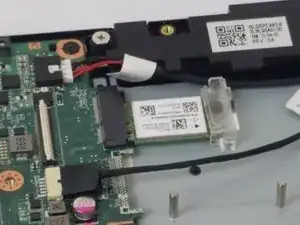

Под большим ленточным кабелем справа находится Wi‑Fi карта.
Снимите пластиковую деталь, закрывающую винт.
Шаг 11
Открутите винт PH1 Phillips длиной 3,0 мм, удерживающий её.

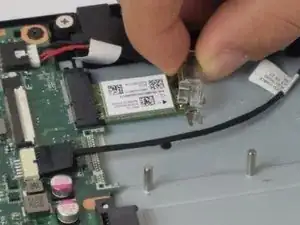

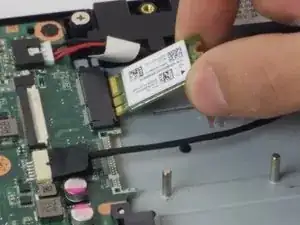

Выньте Wi‑Fi карту.
Шаг 12

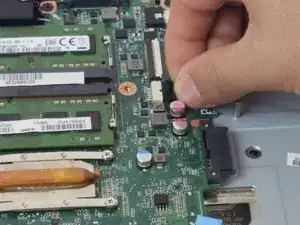

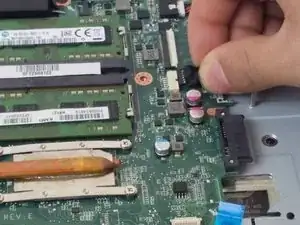

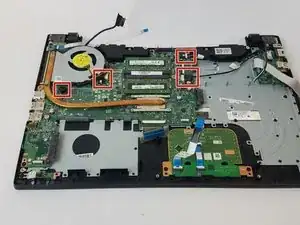

Отключите 4 обычных кабеля.
Аккуратно тяните кабель параллельно плате, не вверх и не под углом.
Шаг 13

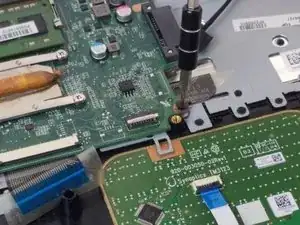

Открутите семь винтов PH1 Phillips длиной 3,0 мм, удерживающих материнскую плату на месте.
Шаг 14

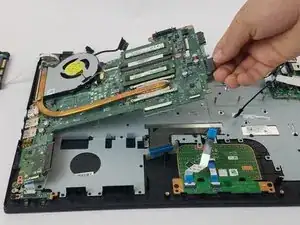

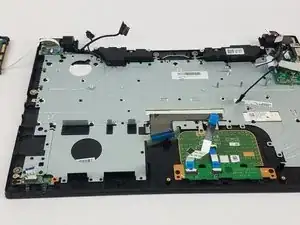

Осторожно поднимите материнскую плату за края.
Заключение
Для повторной сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
