Замена веб-камеры в Toshiba Satellite C55-B5302
Ниже приведены шаги по извлечению веб-камеры из ноутбука Toshiba Satellite C55-B5302. Поскольку веб-камера хрупкая и содержит фоточувствительные элементы, при обращении с модулем следует соблюдать осторожность: не царапайте объектив и не подвергайте его воздействию яркого света длительное время.
Шаг 1
Переверните ноутбук дном вверх, чтобы увидеть винты.
Шаг 2
С помощью отвертки Phillips #0 отвинтите два винта 7 мм на задней крышке.
Шаг 3
Снимите батарею с задней части ноутбука.
Шаг 4
Снимите оставшиеся винты 7 мм на задней панели ноутбука с помощью отвертки Phillips #0.

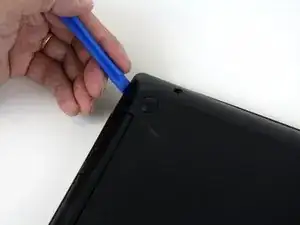

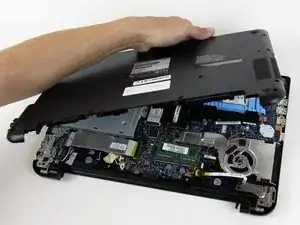

Используйте пластиковый инструмент для вскрытия, чтобы приподнять угол задней панели, затем продолжайте отщелкивать панель по периметру.
Ожидайте щелчков при снятии задней панели.
Шаг 5

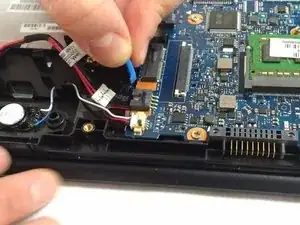

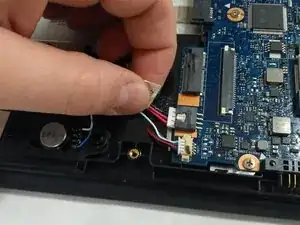

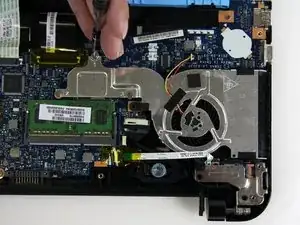

Отключите провод вентилятора от материнской платы.
Шаг 6

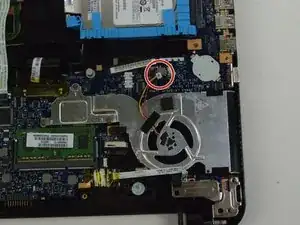

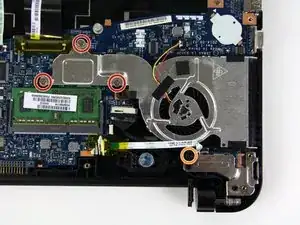

Выверните три винта 3 мм с помощью отвертки Phillips #00.
Выверните винт 5 мм с помощью отвертки Phillips #0.
Шаг 7

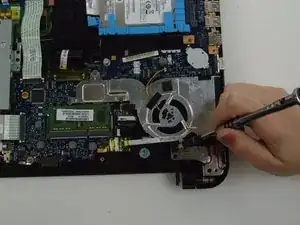

Теперь можно вынуть вентилятор из корпуса ноутбука.
Шаг 8

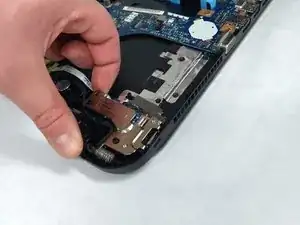

После снятия вентилятора приподнимите петлю, чтобы получить доступ к расположенным под ней деталям.

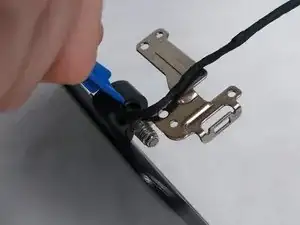

Снимите теперь оголённый чёрный кабель.
Шаг 9

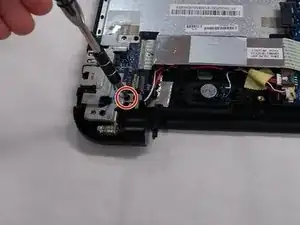

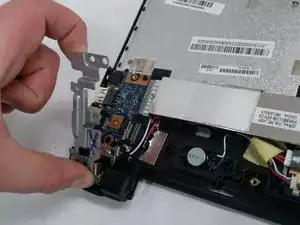

Выверните винт 7 мм Phillips #0 на другой петле.
Выверните винт 3.1 мм Phillips #0 на той же петле.
Поднимите петлю вверх и потяните её на себя.
Шаг 10

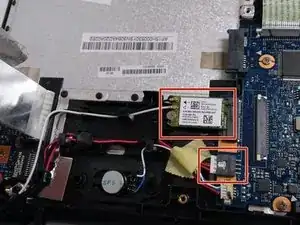

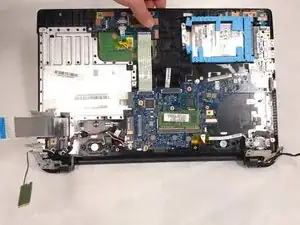

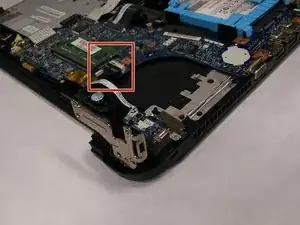

Вытащите широкий кабель, чтобы обнажить компоненты под ним.
Шаг 11

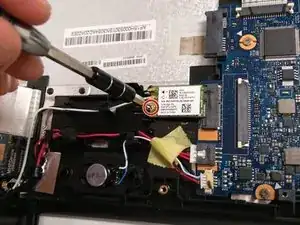

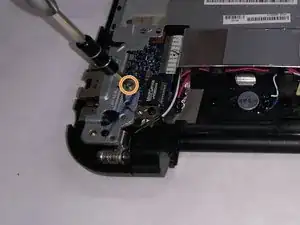

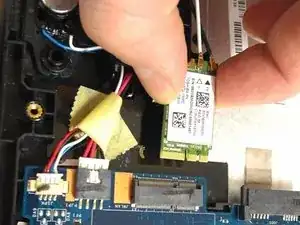

Выверните винт 3.1 мм Phillips #0, удерживающий плату на месте.
Выньте плату.
Шаг 12

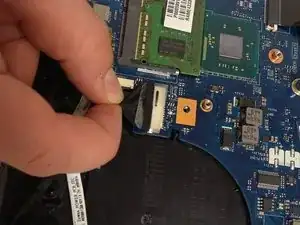

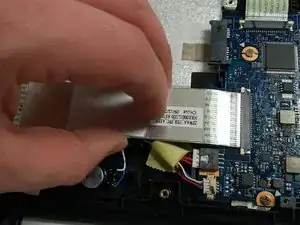

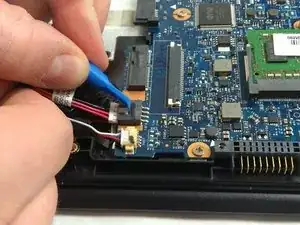

Удерживайте кабель, который необходимо отсоединить.
Используйте инструмент iFixit для вскрытия, чтобы нажать на белый выступ разъёма кабеля.
Теперь можно вынуть кабель.
Шаг 13

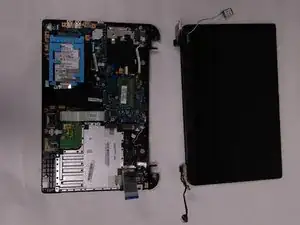

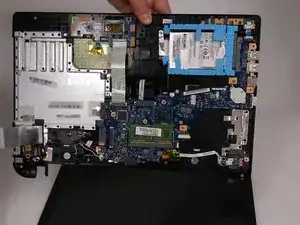

Поверните и поднимите дисплей, отделив его от основания ноутбука.
Шаг 14

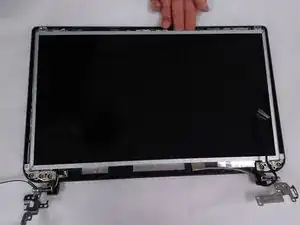

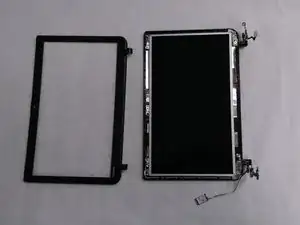

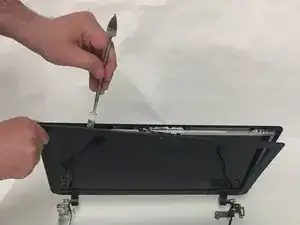

Используйте инструмент iFixit для вскрытия, чтобы разделить две половины рамки, начиная от пластиковых петель.
Для отделения оставшейся части рамки используйте металлическую лопатку.
Будьте осторожны, чтобы не поцарапать экран металлической лопаткой.
Вы можете услышать звуки при отсоединении защёлок рамки от задней крышки. Это нормально.
Шаг 15

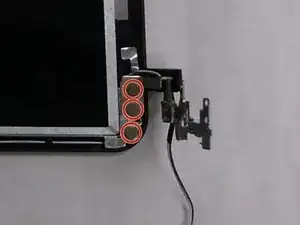

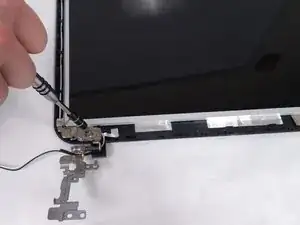

Выверните три винта 4.1 мм Phillips #0, крепящие каждую петлю к экрану.
Шаг 16

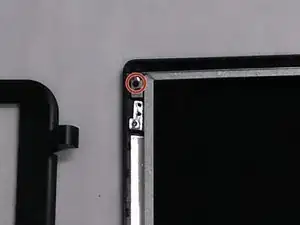

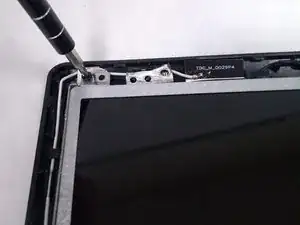

Выверните два винта 3.1 мм Phillips #0 в верхней части экрана.
Шаг 17

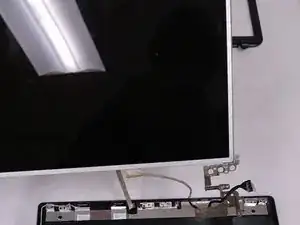

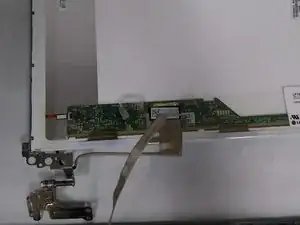

Поднимите и переверните экран, чтобы обнажить провод, соединяющий веб-камеру с экраном.
Осторожно: не поднимайте экран слишком высоко, чтобы не повредить провод.
Шаг 18

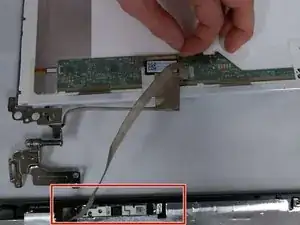

После отделения и переворачивания экрана извлеките веб-камеру из её посадочного места в рамке.
Шаг 19

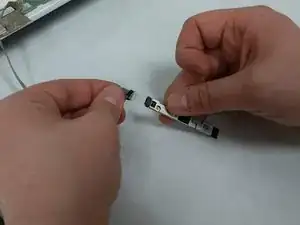

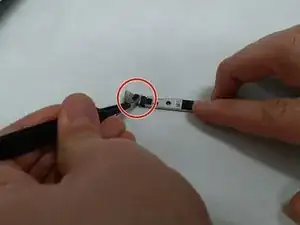

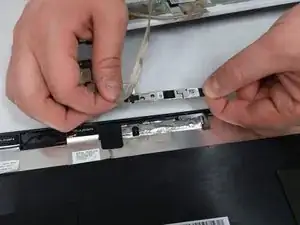

Осторожно снимите ленту, соединяющую веб-камеру с платой, пинцетом.
После снятия ленты вы сможете полностью отключить веб-камеру от кабеля.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
