Замена LAN-карты Toshiba Satellite C55-C5268
LAN-карта важна для подключения к интернету. Если у Вас возникают проблемы с подключением к роутеру и Вы уверены, что это аппаратная неисправность, начните проверку с этого места.
Шаг 1
Отключите питание и выключите ноутбук.
Выкрутите два винта Phillips #1 длиной 9 мм, фиксирующие батарею.
Шаг 2
Возьмите батарею и потяните её от ноутбука, чтобы извлечь.
Это не требует больших усилий, поэтому тянуть сильно не нужно.
Шаг 3
Отвинтите 10 винтов 9,0 мм, удерживающих заднюю панель, используя отвертку Phillips #1.
Шаг 4
Использование металлической лопатки может повредить чувствительные компоненты.
Вставьте металлическую лопаточку в шов между задней крышкой и самим ноутбуком. Осторожно проведите лопаткой по краю, чтобы отщелкнуть крышку.
Шаг 5
С помощью лопатки приподнимите заднюю панель от корпуса ноутбука.
Лучше начать около USB-порта и продвигаться по краю, пока панель полностью не отщелкнется.
Шаг 6

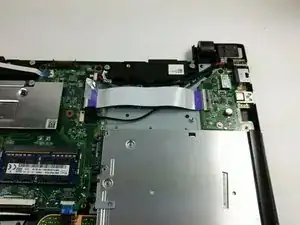

Аккуратно извлеките ленточный кабель из зажима, в котором он удерживается. Отклейте ленту, фиксирующую его, и потяните кабель прямо наружу. Развязывать держатель не требуется.
Правильный ленточный кабель имеет синие концы и маркировку LAN.
Шаг 7

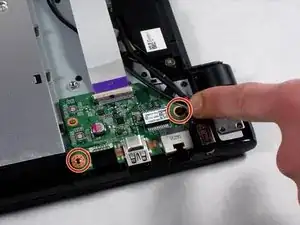

Снимите два винта 5,0 мм, используя отвертку Phillips #1, после того как кабель будет убран с рабочего места.
Шаг 8

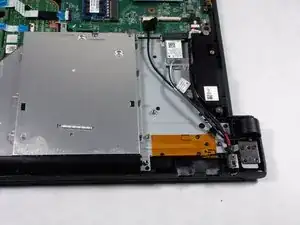

Поднимите карту из ноутбука для замены.
Заключение
Для обратной сборки выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
