Замена карты Wi-Fi в Lenovo Yoga 710-14IKB

В этом руководстве показано, как заменить карту Wi-Fi в вашем ноутбуке Lenovo Yoga.

Шаг 1

Убедитесь, что ваше устройство полностью ВЫКЛЮЧЕНО перед началом этого руководства.

Используйте отвертку Torx T4, чтобы открутить девять винтов длиной 5 мм, удерживающих крышку на месте.

Используйте отвертку Torx T4, чтобы открутить винт длиной 8 мм в центре.

При сборке убедитесь, что не затягиваете винты слишком сильно, иначе вы рискуете треснуть пластиковую крышку.

Шаг 2

Используйте пластиковый инструмент для открывания, чтобы приподнять крышку и убрать её от ноутбука, начиная с одного конца и двигаясь вокруг крышки.

Крышка большая и плоская, изготовленная из тонкого пластика. Она легко трескается, поэтому не прилагайте слишком много усилий при открывании.

Шаг 3

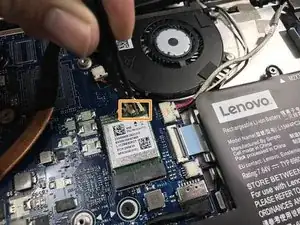

Снимите черную ленту, закрывающую верхнюю часть карты WiFi.

Отключите черный и белый антенныя кабели, прикрепленные к карте, аккуратно вытягивая их с помощью пинцета.

Будьте осторожны! Разъем антенны ОЧЕНЬ ХРЯПИЧЕН. Если вы примените силу, разъем на плате (женский) выдернется вместе с мужским соединителем.

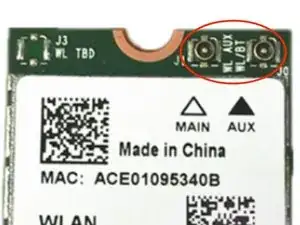

Если вы правильно отсоедините антеннный кабель, разъем останется неповрежденным, как на рисунке 3.

Шаг 4

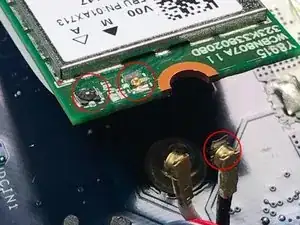

Если вы отсоедините его с силой, он будет поврежден, как на этом изображении.

Шаг 5

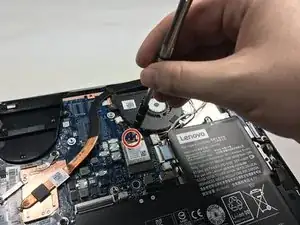

Используйте отвертку Phillips #00, чтобы снять винт длиной 3 мм в центре верхней части карты.

Шаг 6

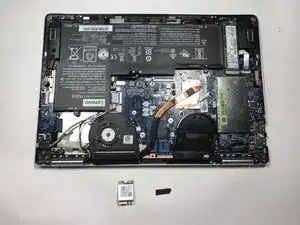

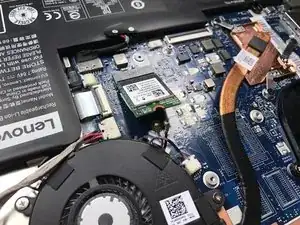

Карта Wi-Fi должна быть отсоединена от поверхности. Аккуратно удалите карту из ноутбука, вытягивая её от разъема.

Заключение

Чтобы собрать ваше устройство, следуйте этим инструк

Перевод руководства с ifixit.com
