Замена материнской платы HP Spectre x360 13t-4000

Выключите ноутбук и отключите его от питания.

Переверните ноутбук так, чтобы был виден нижний защитный кожух.

Используйте отвертку T5, чтобы выкрутить шесть винтов 3 мм, крепящих заднюю крышку.

Той же отверткой выкрутите два винта 7 мм.

Вставьте инструмент для открытия под нижний кожух у петель экрана и аккуратно подденьте кожух, чтобы освободить его.

Осторожно пройдитесь по краям кожуха, чтобы полностью отщелкнуть его.

Сняв заднюю крышку, выкрутите четыре винта 3 мм, удерживающие аккумулятор, отверткой Phillips #1.

После снятия винтов отключите 3 провода, подключенные к аккумулятору.

Для снятия проводов могут понадобиться пинцет.

Используйте отвертку Phillips #0, чтобы выкрутить четыре отмеченных винта 3 мм.

Той же отверткой выкрутите отмеченный винт 4 мм.

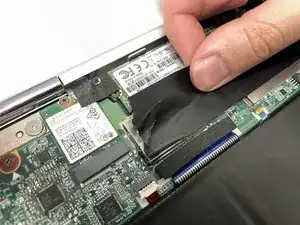

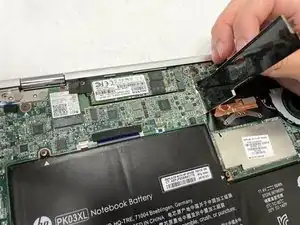

Снимите черную клейкую ленту и металлический экран.

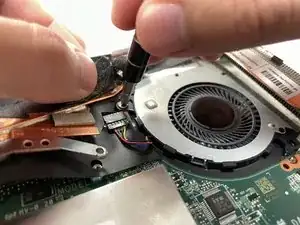

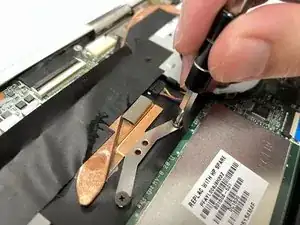

Используйте отвертку Phillips #0, чтобы выкрутить последний винт 4 мм под черной лентой.

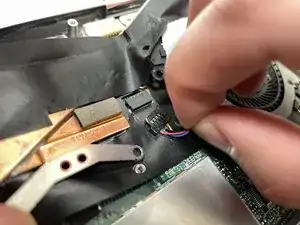

Отсоедините кабель рядом с вентилятором.

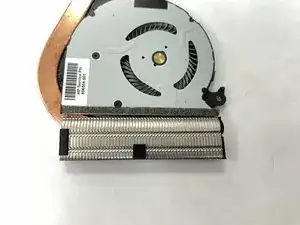

Снимите радиатор и узел вентилятора.

Перед установкой радиатора обратно в устройство нанесите свежую термопасту на процессор.

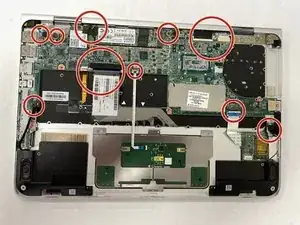

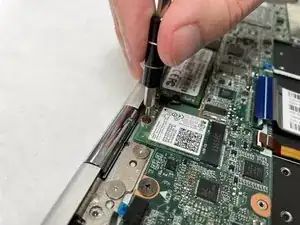

Используйте отвертку Phillips #0, чтобы выкрутить винты 2,6 мм и 2,7 мм.

Также необходимо удалить ленту проводки, присутствующую на материнской плате.

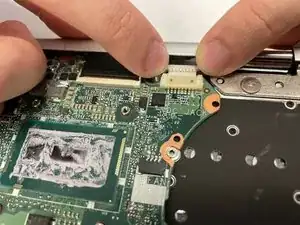

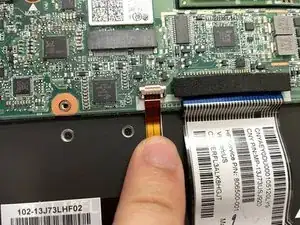

Для лент проводки аккуратно нажмите вверх белую защелку, показанную на фото, и медленно вытяните ленту.

Обычные провода можно снять, удерживая за стороны разъема и аккуратно потянув.

Наконец, можно выкрутить винты.

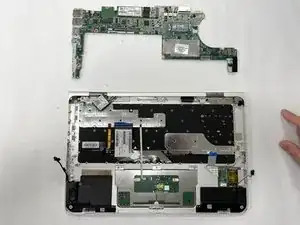

Теперь вы можете снять материнскую плату с компьютера для доступа к ней.
