Замена материнской платы HP Pavilion 15-au123cl
В этом руководстве показано, как заменить материнскую плату ноутбука HP Pavilion 15-au123cl. Замена несложная, но предварительно потребуется снять вентилятор, сетевую карту и аккумулятор.
Шаг 1
Убедитесь, что ноутбук выключен и отключён от сети перед началом работы.
С помощью пластиковой лопатки снимите верхние резиновые ножки на задней панели — под одной из них скрыт винт, который нужно будет выкрутить.
Шаг 2
Отверткой PH0 выкрутите десять винтов с крестообразной головкой длиной 4,4 мм, расположенных на задней панели.
Шаг 3
С помощью пластиковой лопатки снимите заднюю крышку ноутбука.
Рекомендуется начать с угла и провести инструментом по всему периметру крышки.
Не сгибайте крышку, прикладывая слишком большую силу.
Шаг 4
Отверткой PH0 выкрутите два винта PH0 длиной 3,8 мм, удерживающих аккумулятор.
Шаг 5
Осторожно отсоедините кабель, соединяющий верхнюю часть аккумулятора, и извлеките аккумулятор.
Шаг 6
Сетевая карта расположена в левом верхнем углу материнской платы.
Отверткой PH0 выкрутите винт PH0 длиной 4,4 мм в верхней части сетевой карты.
Шаг 7
С помощью лопатки снимите два золотых усика в верхней части сетевой карты.
Рекомендуется аккуратно приложить вертикальное усилие вверх лопаткой.
Шаг 8
Поднимите сетевую карту и извлеките её из разъёма на материнской плате.
Шаг 9

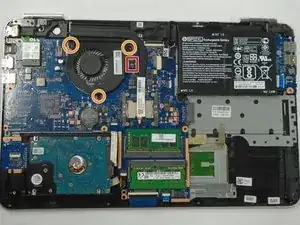

Плотно отсоедините вентилятор от материнской платы.
Снимите три винта с вентилятора с помощью крестовой отвертки №0.
Шаг 10

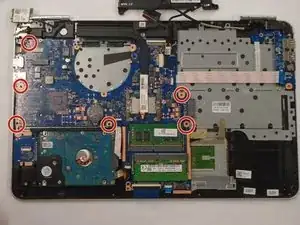

Снимите шесть винтов, крепящих материнскую плату, с помощью крестовой отвертки №0.
Шаг 11

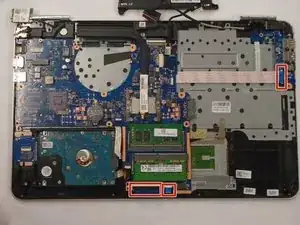

Отсоедините ленточные кабели от материнской платы.
Извлеките материнскую плату.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
