Замена материнской платы HP Pavilion 11 x360

Используйте лопатку, чтобы отпереть два резиновых ножки рядом с шарниром ноутбука. Это откроет два скрытых винта длиной 9 мм.

Необходимо удалить одиннадцать винтов.

Четыре винта 9 мм отверткой PH0.

Семь винтов 6 мм отверткой PH0.

Используйте лопатку, чтобы отжать углы ноутбука рядом с петлями дисплея.

Подденьте пластик по шву ноутбука с помощью пластикового инструмента для вскрытия, пока задняя крышка не начнёт отставать.

При подъёме нижней крышки между материнской платой и нижней крышкой имеется кабель. Будьте осторожны, чтобы не вытащить кабель!

Используйте пластиковый инструмент для вскрытия, чтобы поднять белую защёлку вверх в разъёме.

Вытащите кабель наружу.

Удалите четыре винта 6 мм с батареи отверткой PH0.

Используйте лопатку, чтобы отпереть синие/белые провода динамиков, проложенные рядом с батареей.

Отсоедините кабель батареи от материнской платы, аккуратно потянув за чёрную часть кабеля, ближайшую к белой защёлке.

Снимите батарею.

Удалите два винта 3 мм отверткой PH0.

Используйте ногти, чтобы медленно ослабить кабель подключения вентилятора.

После того как кабель слегка выйдет из разъёма, возьмите кабель и потяните его наружу.

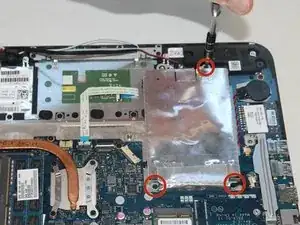

Удалите три винта 3 мм отверткой PH0.

Слегка отодвиньте жёсткий диск от разъёма, чтобы легко отсоединить кабель жёсткого диска от материнской платы.

Снимите жёсткий диск.

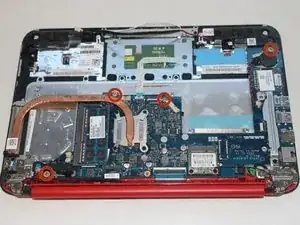

Удалите четыре винта 3 мм отверткой PH0.

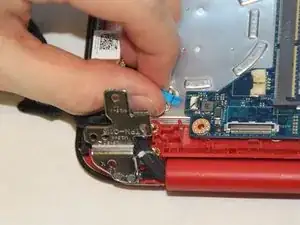

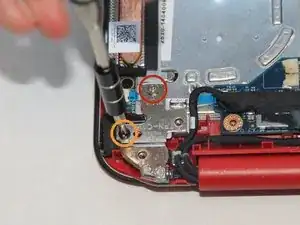

Удалите два винта с металлической петли со стороны кнопки питания отверткой PH0.

Один серебряный винт 4 мм

Один чёрный винт 5 мм

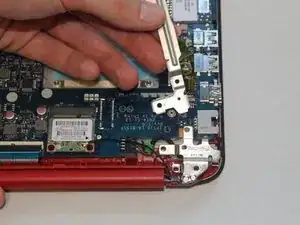

Поднимите петлю, чтобы снять металлическую скобу под ней.

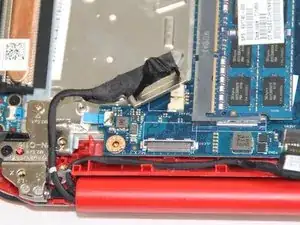

Удалите один винт 3 мм отверткой PH0, расположенный на металлической петле со стороны разъёма питания компьютера.

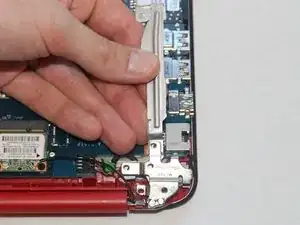

Поднимите петлю с некоторым усилием, чтобы снять металлическую скобу под ней.

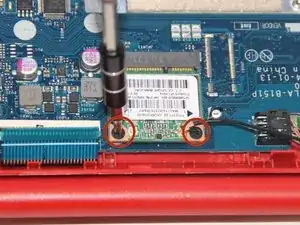

Открутите два винта 3 мм отверткой PH0.

Вытяните модуль беспроводной сети из его разъёма, чтобы отсоединить его от материнской платы.

Отодвиньте чёрную защёлку от петли ноутбука.

После переворота чёрной защёлки вытащите синий кабель, чтобы отсоединить кабель клавиатуры.

Потяните горизонтально в сторону петли ноутбука, чтобы отсоединить кабель веб-камеры.

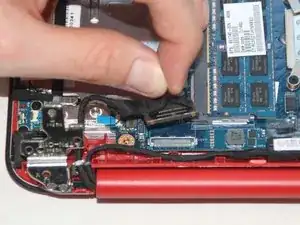

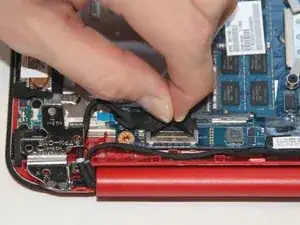

Поднимите чёрные защёлки, чтобы отсоединить кабель дисплея.

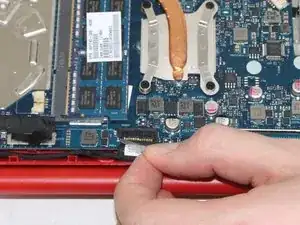

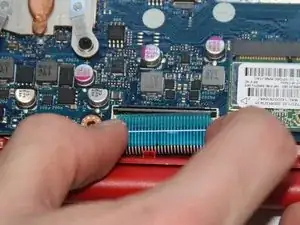

Потяните кабель горизонтально от материнской платы, чтобы отсоединить кабель платы кнопки питания.

Потяните кабель горизонтально от материнской платы, чтобы отсоединить кабель разъёма питания.

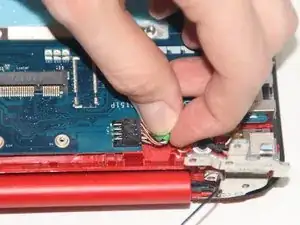

Потяните кабель горизонтально от материнской платы, чтобы отсоединить кабель динамиков.

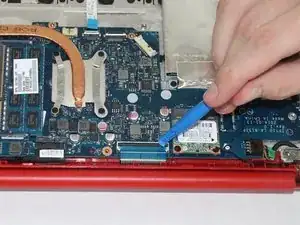

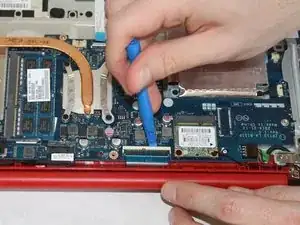

Поднимите белую защёлку вверх в сторону петли ноутбука.

Отсоедините кабель тачпада, потянув вверх и от материнской платы.

Поднимите плату, чтобы вынуть её.

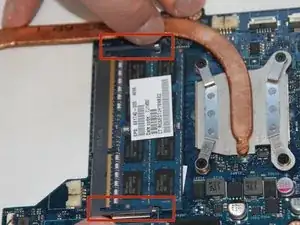

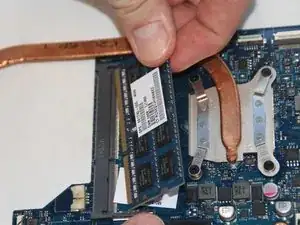

Нажмите наружу на две чёрные защёлки, чтобы подать планки оперативной памяти вверх.

Снимите планки оперативной памяти.

Удалите четыре винта 3 мм с помощью отвёртки PH0.

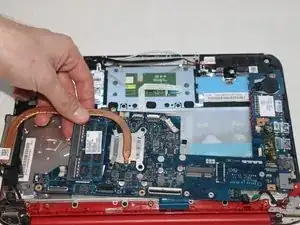

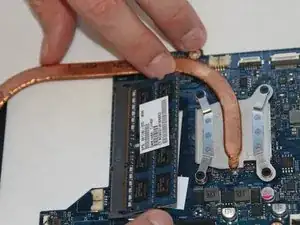

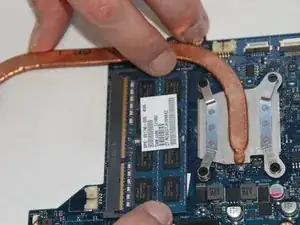

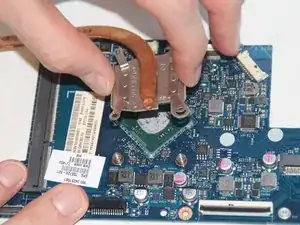

Поднимите радиатор, чтобы вынуть его с материнской платы.
