Замена материнской платы Dell Latitude 5480

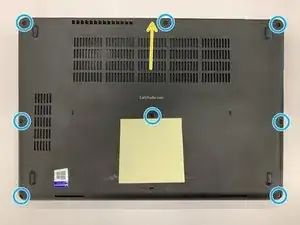

Ослабьте 8 винтов на задней панели. Вам потребуется отвертка Phillips #1

Вставьте лопатку или демонтирующий инструмент в вырез в верхней части задней панели. Он отмечен желтой стрелкой.

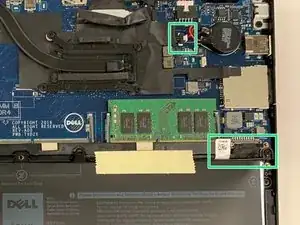

Отключите аккумулятор и батарейку CMOS. Они отмечены зелеными рамками.

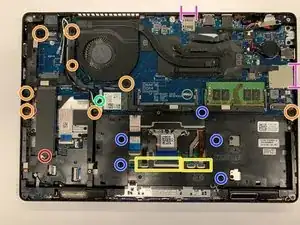

Удалите восемь винтов M2x5. Они отмечены 'P1' на рамке и выделены оранжевыми кругами на фото.

Удалите пять винтов M2x3. Они отмечены 'P' на рамке и выделены синими кругами на фото.

Удалите кронштейн, удерживающий карту Wi-Fi, и отодвиньте антенну Wi-Fi от рамки. Это отмечено зеленым кругом.

Удалите SSD, открутив его от рамки, затем вытяните его от материнской платы. Он отмечен красным кругом.

Удалите SIM-лоток и эмуляторы SD-карт. Они отмечены розовыми линиями. (Смотрите? Сделали хитрость и использовали линию вместо круга.)

Отключите четыре шлейфа от сборки тачпада. Они отмечены двумя желтыми прямоугольниками.

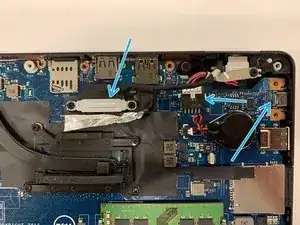

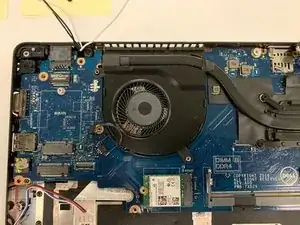

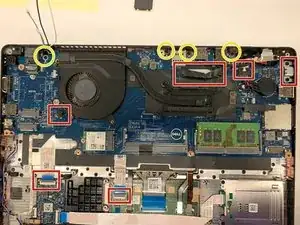

Удалите крепление USB-C, входное устройство DC, разъем вентилятора, шлейф тачпада, шлейф USH и крепление и разъем e-DP. Эти элементы отмечены красными прямоугольниками. Ближайший вид разъема e-DP, входного устройства DC и разъема USB-C представлен на третьем изображении.

Удалите вентилятор.

Удалите четыре винта M2x3, они отмечены желтыми кругами.

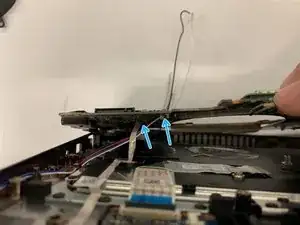

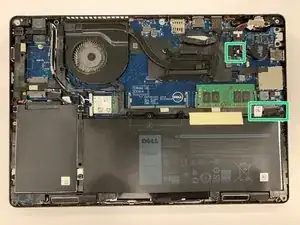

Осторожно поднимите материнскую плату и удалите разъем динамика и шлейф LED. Эти элементы отмечены на втором изображении синими стрелками.

Удалите материнскую плату из корпуса.

Не забудьте проложить шлейфы клавиатуры над рамкой при сборке.

Вентилятор должен быть установлен над материнской платой, но под рамкой. Установите рамку после установки вентилятора.

Прочитайте данное руководство с конца в начало для сборки и уделите время, чтобы убедиться, что каждый винт на месте и все кабели правильно вставлены в свои направления.
