Снятие радиатора и замена термопасты Dell Latitude 5420

В целом крышку достаточно просто снять — нужно выкрутить 8 утопленных винтов, все с крестообразной насадкой Philips #0. Начните с ослабления всех восьми винтов.

После того как вы ослабите все винты, вы сможете поддеть крышку снизу между шарнирами экрана и аккуратно приподнять крышку, разъединив защёлки, фиксирующие её к корпусу. После этого крышка должна отщёлкнуться и свободно сниматься.

Затем вы увидите примерно такой вид — сначала рекомендую снять батарею перед выполнением каких‑либо дальнейших действий, но снять кулер процессора для перепасты, заменить оперативную память, модуль Wi‑Fi или M.2‑накопители отсюда довольно просто.

Поскольку вы открываете устройство не просто ради интереса, вероятно, захочется отключить батарею перед продолжением. Это делается довольно просто — возьмите неметаллический инструмент (предпочтительно пластиковую лопатку) и аккуратно подтолкните разъём батареи строго вверх, как показано на фотографиях. Затем его можно немного отогнуть в сторону, чтобы он не мешал.

Используя неметаллический инструмент (предпочтительно пластиковую лопатку), аккуратно выведите разъём вентилятора из его гнезда.

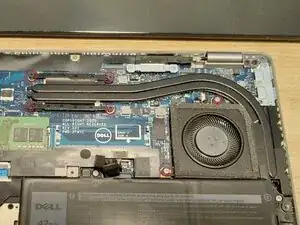

После снятия крышки вы сразу увидите узел вентилятора и тепловой трубки. Этот узел представляет собой единое целое, поэтому вентилятор снимается вместе с тепловой трубкой.

Ослабьте 4 винта Philips на основном радиаторе непосредственно над процессором. Эти винты частично фиксированные, поэтому не должны выпадать, но я замечал, что при сильном усилии их всё же можно вывернуть — будьте осторожны.

Также ослабьте 2 винта Philips на сборке вентилятора.

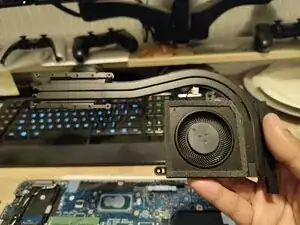

Перед тем как поднимать радиатор, слегка проверните его по часовой или против часовой стрелки, чтобы разрушить связь старой термопасты. Не нужно много поворачивать, только до разрыва первоначального контакта. После этого вы сможете аккуратно приподнять узел, захватив за вентилятор и радиатор.

Не поднимайте узел за тепловую трубку в средней части — она очень хрупкая и деформируется, если вы так сделаете!

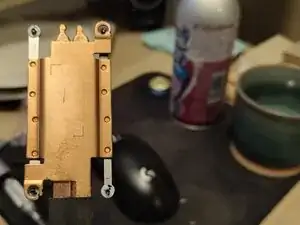

Теперь узел тепловой трубки должен быть свободен; положите его в сторону для последующей очистки.

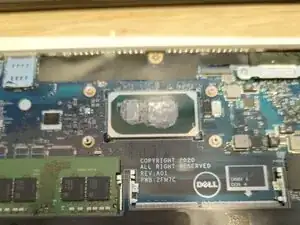

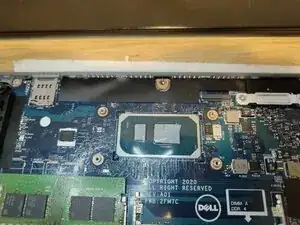

Теперь самое время удалить старые остатки термопасты с процессора и радиатора. Рекомендую использовать изопропиловый спирт и безворсовую ткань. После очистки нанесите новую термопасту (см. последнюю фотографию для примера нанесения PTM7950), затем соберите устройство в обратном порядке — и готово!
