Замена блока дисплея Dell Inspiron 13-7347
Если у вас ноутбук Dell Inspiron 13-7347 (модель компьютера Inspiron 7347) и экран треснул, открошился, не реагирует на касания или, возможно, мерцает, вы можете воспользоваться этим руководством для снятия и замены блока дисплея.
«Блок дисплея» — это полный модуль, используемый для отображения изображений или информации на устройстве, таком как телефон, компьютер или телевизор. Обычно он включает панель дисплея (например, ЖК или OLED), поддерживающую электронику и иногда рамку или корпус. Вам может потребоваться заменить блок дисплея, если он имеет трещины или сколы, экран не реагирует на касания, наблюдается «фантомное» сенсорное срабатывание, или есть проблемы с отображением, такие как мерцание, искажённые цвета или мёртвые пиксели. Ниже приведён пошаговый процесс замены блока дисплея.
Перед началом ремонта убедитесь, что ноутбук выключен, а сетевой адаптер и все периферийные устройства отключены.
Шаг 1
Переверните устройство так, чтобы крышка была направлена вверх.
Отверткой Phillips снимите 10 винтов 2.5 мм x 8 мм.
Используйте присоску, чтобы снять заднюю крышку.
Шаг 2
Снимите два винта 2 мм x 3 мм, которые фиксируют аккумулятор в корпусе.
Шаг 3
Отключите кабель, который соединяет плату ввода/вывода USB/SD с материнской платой.
Шаг 4
Аккуратно приподнимите аккумулятор из корпуса.
Наклоняйте аккумулятор вверх при извлечении.
Шаг 5
Вы должны увидеть вентилятор.
Это винт JIS #00 2 мм x 2 мм.
Это винт JIS #00 2 мм x 3 мм.
Шаг 6
Снимите винт JIS #00 2 мм x 2 мм.
Снимите винт JIS #00 2 мм x 3 мм.
Шаг 7
Отсоедините кабель, который соединяет вентилятор и материнскую плату.
Кабель очень хрупкий.
Шаг 8
Отсоедините провод, который соединяет вентилятор и материнскую плату.
Шаг 9
Снимите вентилятор.
Шаг 10
Отверткой Phillips #0 ослабьте и снимите два винта жёсткого диска 3.0 мм.
Поднимите жёсткий диск и извлеките его из корпуса.
Шаг 11

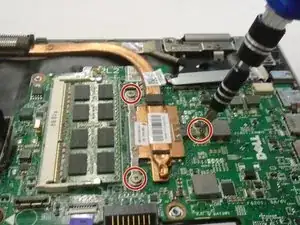

Отверткой Phillips #0 ослабьте три винта радиатора 3.0 мм.
Снимите радиатор.
При повторной установке радиатора обязательно очистите обе контактные поверхности изопропиловым спиртом и снова нанесите теплопроводную пасту.
Шаг 12

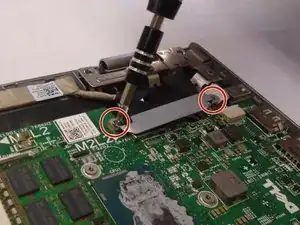

Отверткой Phillips #0 снимите два винта 5.0 мм на металлическом кронштейне.
Снимите металлический кронштейн.
Шаг 13

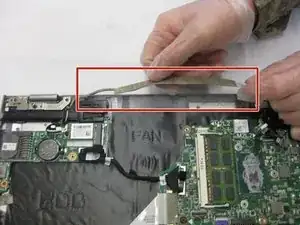

Ослабьте и переориентируйте кабель дисплея.
Кабель дисплея удаляться не будет. Не пытайтесь снять кабель дисплея.
Шаг 14

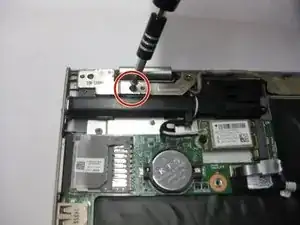

Отверткой Phillips #0 снимите винт 5.0 мм на левой петле крепления дисплея.

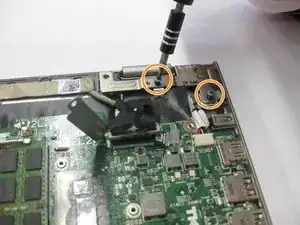

Отверткой Phillips #0 снимите два винта 5.0 мм на правой петле крепления дисплея.
Поднимите и снимите блок дисплея.
Заключение
Для сборки устройства выполните эти действия в обратном порядке. Утилизируйте электронные отходы у переработчика с сертификацией R2 или e-Stewards.
Перевод руководства с ifixit.com
