Замена материнской платы Compaq Presario CQ62

Ноутбуки

Это руководство по замене материнской платы для Compaq Presario CQ62. В следующем руководстве представлены пошаговые инструкции по удалению и замене вашей материнской платы. Материнская плата является важной частью технологии в этом устройстве, которая позволяет процессору, оперативной памяти и ряду других аппаратных компонентов взаимодействовать друг с другом.

Шаг 1

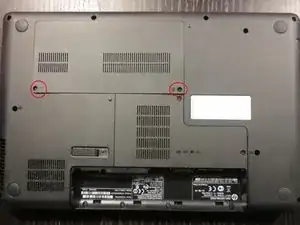

Переверните компьютер, как показано на изображении.

Уберите два винта M2.5x5, которые крепят крышку жесткого диска.

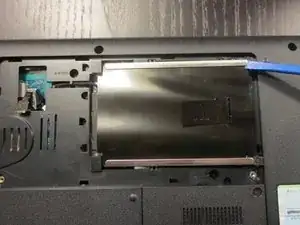

Шаг 2

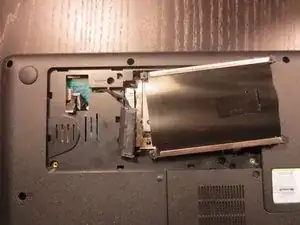

Удалите жесткий диск, осторожно нажав вверх на металлические опоры.

Когда освободится, аккуратно отсоедините разъем жесткого диска.

Шаг 3

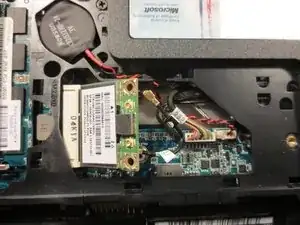

Открутите два винта, крепящих крышку для WLAN и оперативной памяти.

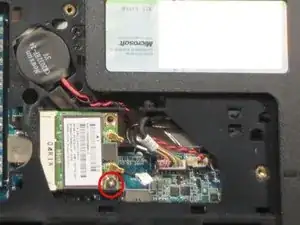

Удалите винт, удерживающий модуль WLAN на месте.

Отсоедините два RF-разъема на модуле WLAN.

Шаг 4

Приподнимите модуль WLAN на сорок пять градусов и аккуратно извлеките его.

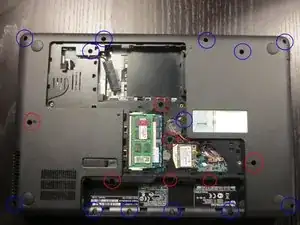

Шаг 5

Удалите тринадцать нижних винтов.

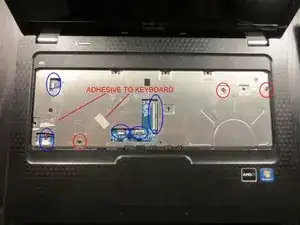

Удалите винты, удерживающие клавиатуру.

Шаг 6

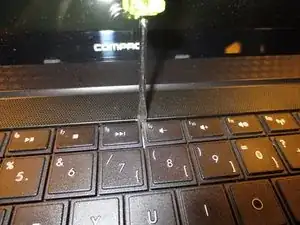

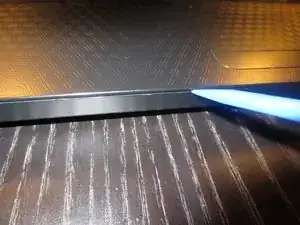

Чтобы снять клавиатуру, используйте лопатку, чтобы освободить защелки между корпусом и верхней частью клавиатуры. Уберите защелки по периметру устройства, кроме области LDC.

Используя лопатку, крепко надавите на клавиатуру от функциональных клавиш вниз к нижней части клавиатуры, чтобы извлечь плату.

Шаг 7

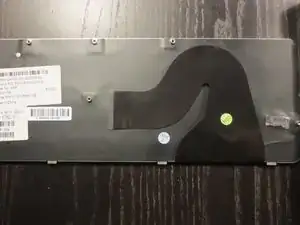

При нажатии на клавиатуру убедитесь, что вы применяете достаточную силу, чтобы преодолеть клей.

При извлечении клавиатуры будьте внимательны к гибким кабелям клавиатуры, которые необходимо отключить, когда клавиатура станет свободной.

Удалите гибкие кабели, открыв разъемы и извлекая их (всего 5).
