Замена материнской платы Compaq Presario CQ60

Сдвиньте фиксатор батареи влево

Одновременно приподнимите батарею

Приподнимите и снимите батарею

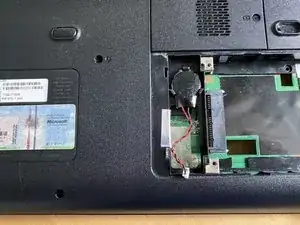

Ослабьте 2 винта с крестообразным шлицем

Поднимите и снимите крышку

Снимите 3 винта M2.5x4 мм

Сдвиньте корзину вперёд

Поднимите защёлку и снимите корзину

Снимите 4 винта с крестообразным шлицем, чтобы извлечь накопитель из корзины

Снимите 3 винта M2.5x4 мм

Поднимите клавиатуру в середине лопаткой

Снимите 4 фиксатора, выгнув клавиатуру посередине, не применяйте силу к фиксаторам по краям

Не снимайте клавиатуру полностью — она подключена ленточным кабелем

Приподнимите клавиатуру слегка

Нажмите по обе стороны разъёма ленточного кабеля

Полностью снимите клавиатуру

Снимите 2 винта Phillips M2.5x8 мм из-под дисплея

Снимите 4 винта Phillips M2x2.8 мм из отсека батареи

Переверните ноутбук

Используйте лопатку, чтобы приподнять зажим разъёма ленточного кабеля

Вытащите ленточный кабель из разъёма

Приподнимите рамку за экран

Сдвиньте рамку назад к экрану, чтобы освободить её из защёлок

Полностью снимите рамку

Снимите 4 винта #1 Phillips M2.5x8 мм с нижней части корпуса

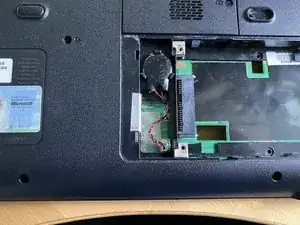

Снимите 2 винта #0 Phillips M2x4 мм из отсека для жёсткого диска

С помощью лопатки приподнимите защёлку ленточного кабеля тачпада

Пока не снимайте

Снимите 4 винта #1 Phillips M2x5 мм

Снимите 1 винт #0 Phillips M2x2.6 мм

Начиная от кромки у экрана, используйте лопатку, чтобы отщёлкнуть верхнюю часть корпуса

Продвигайтесь по обеим сторонам и завершите у тачпада

Поднимите верхнюю часть корпуса с ноутбука, осторожно отключив ленточный кабель тачпада

Отключите разъём резервной батареи CMOS от нижней части ноутбука

Отключите разъём динамиков. Этот разъём легко повредить: снизу есть 2 защёлки, которые нужно слегка приподнять для съёма. Осторожно подденьте разъём лопаткой и аккуратно потяните за провода всей связкой, чтобы извлечь.

Отключите разъём USB

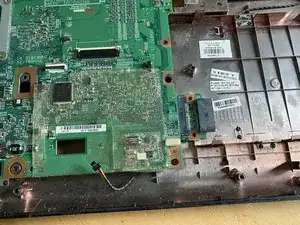

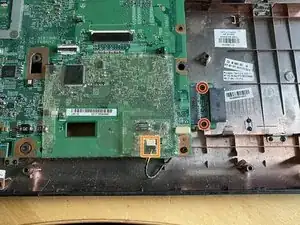

Снимите 2 винта #1 Phillips M2.5x4.5 мм, удерживающие разъём оптического привода

Снимите разъём модемного порта

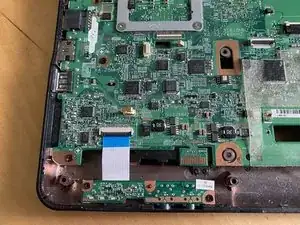

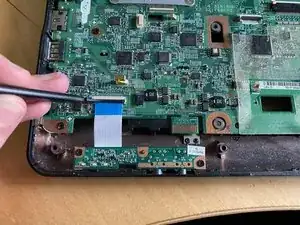

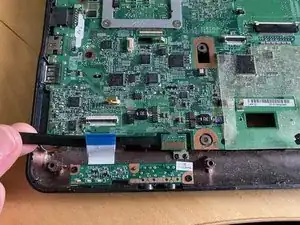

Поднимите защёлку разъёма аудио/индикаторов лопаткой и извлеките ленточный кабель

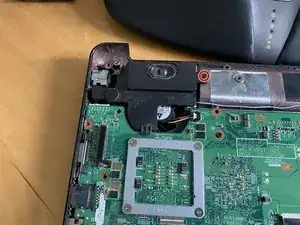

Снимите 1 винт #0 Phillips M2x2.8 мм с левого динамика

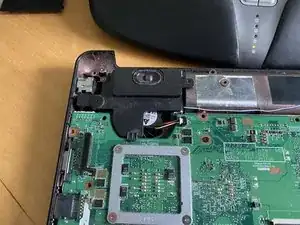

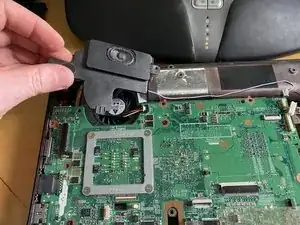

Поднимите динамик и уберите его в сторону от материнской платы

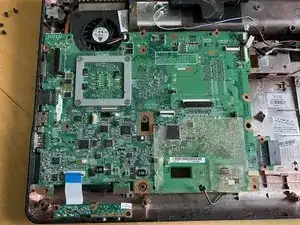

Снимите 4 винта #1 Phillips M2.5x4 мм

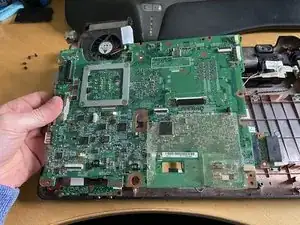

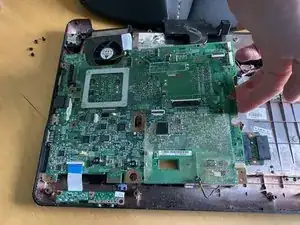

Поднимите материнскую плату с правой стороны и сдвиньте вправо

Осторожно: разъём питания может отсоединиться от корпуса

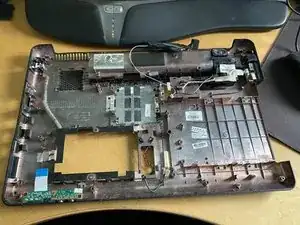

Материнская плата (с оперативной памятью) извлечена
