Замена материнской платы Acer Aspire 5336-2524
Материнская плата — это компонент, который объединяет все части компьютера и обеспечивает их взаимодействие. В этом руководстве пошагово описывается замена материнской платы в ноутбуке Acer Aspire 5336-2524. Замена материнской платы должна быть крайней мерой, особенно если у вас новый компьютер. Однако, если ваш компьютер постоянно выключается или регулярно возникают ошибки, это руководство может оказаться полезным. Другие причины для замены материнской платы: улучшение графики, установка оперативной памяти с более высокой скоростью и увеличение объёма хранилища. Перед заменой материнской платы убедитесь, что выделено достаточное количество времени для завершения работы.
Шаг 1
Переверните ноутбук.
Убедитесь, что замок батареи зафиксирован в нижнем положении, и видна красная часть.
Сдвиньте переключатель в сторону — батарея поднимется вверх.
Извлеките батарею.
Шаг 2

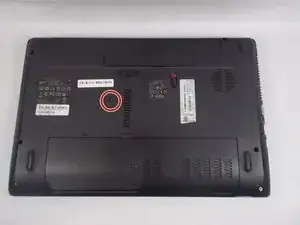

Открутите винт M2.5x8 с помощью отвёртки Phillips #0.
Шаг 3

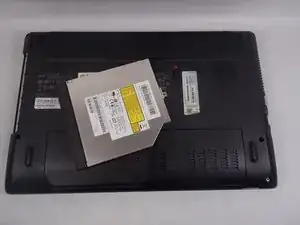

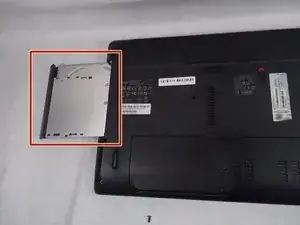

Выдвиньте привод DVD/CD из ноутбука.
Шаг 4

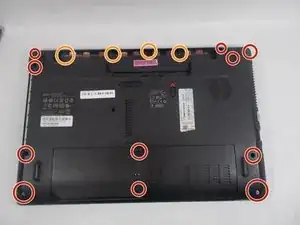

Переверните ноутбук и открутите все одиннадцать винтов M2.5x8 с нижней панели при помощи отвёртки Phillips #0.
Открутите все четыре винта M2x3 с помощью отвёртки Phillips #0.
Шаг 5

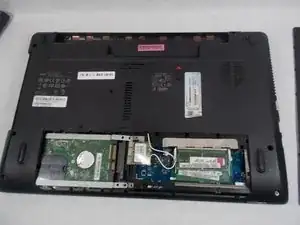

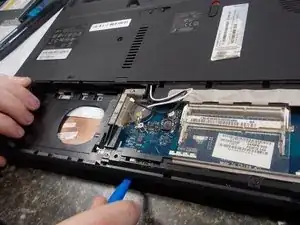

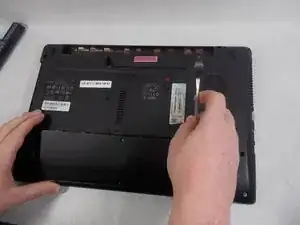

Подденьте нижнюю крышку на нижней панели ноутбука с помощью инструмента для вскрытия iFixit.
Шаг 6

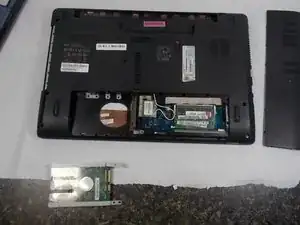

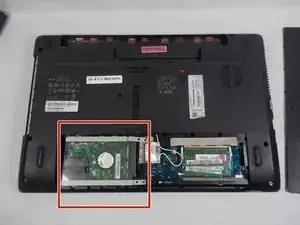

Надавите на жёсткий диск и сдвиньте его влево.
Теперь извлеките жёсткий диск.
Шаг 7

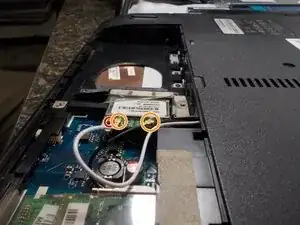

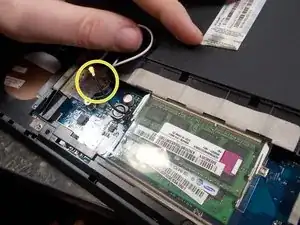

Открутите винт M2x3 на плате беспроводной связи при помощи отвёртки Phillips #0.
Отсоедините антенны платы беспроводной связи, потянув за основание разъёма вверх.
Извлеките батарею, расположенную под платой беспроводной связи.
Извлеките модули оперативной памяти, отжав фиксаторы сбоку и подняв их вверх.
Шаг 8

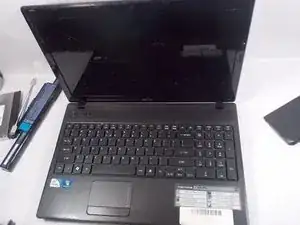

Откройте ноутбук.

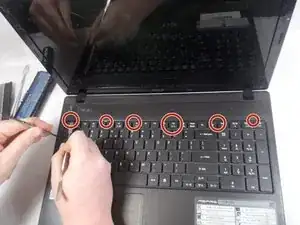

Вставьте инструмент для вскрытия или лопатку iFixit между боковой частью клавиатуры и корпусом ноутбука и слегка приподнимите клавиатуру.
Нажмите на защёлки в верхней части клавиатуры лопаткой, чтобы отпустить эту часть, и продолжайте поднимать клавиатуру по мере нажатия на защёлки.

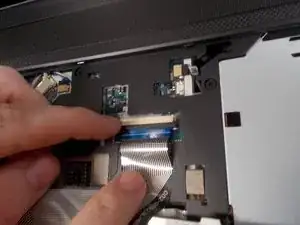

Отсоедините шлейф, соединяющий клавиатуру с материнской платой, нажав на чёрный фиксатор вниз и вытянув шлейф наружу.
Шаг 9

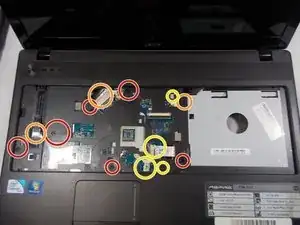

Открутите восемь винтов M2.5x8 с помощью отвёртки Phillips #0.
Отсоедините кабели, указанные на изображении, просто вытащив их.
Извлеките кабели, приподняв чёрный фиксатор и вытянув шлейф наружу.
Шаг 10
Используйте инструмент для вскрытия iFixit, чтобы начать разборку корпуса ноутбука.
Переверните ноутбук и откройте экран.
Завершите открытие корпуса.
Шаг 11

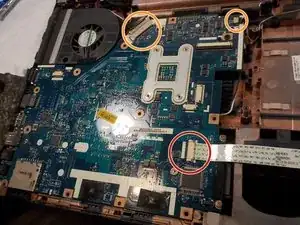

Отключите кабель, подняв чёрный фиксатор, и вытяните шлейф наружу.
Убедитесь, что все остальные кабели полностью отключены.
Шаг 12

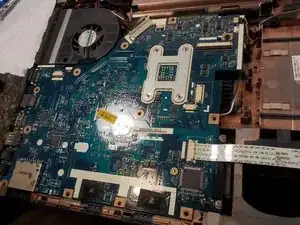

Открутите винт M2.5x8 с помощью отвёртки Phillips #0.
Шаг 13

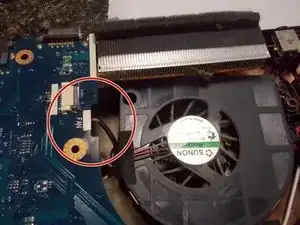

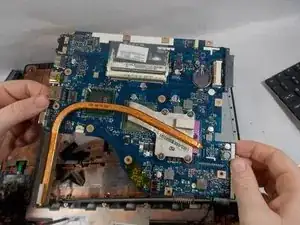

Приподнимите материнскую плату и отключите вентилятор.
Шаг 14

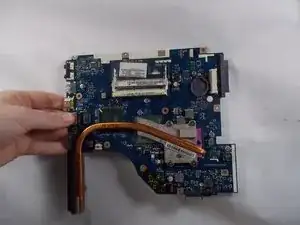

Теперь установите новую материнскую плату и выполните шаги по сборке ноутбука в обратном порядке.
Заключение
Чтобы собрать устройство заново, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
