Замена гнезда для наушников Toshiba Satellite C55-A5140

Убедитесь, что устройство отключено от сети, полностью выключено и не тёплое на ощупь.

Проверьте батарею на видимые дефекты, такие как вздутия, изгибы или трещины — они могут свидетельствовать о протечке или деформации аккумулятора.

Не прикасайтесь к деформированной батарее. Деформированные батареи могут вызвать ожоги и контакт с вредными химическими веществами.

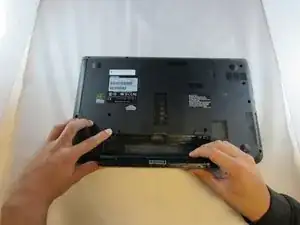

Переверните устройство и найдите два переключателя на задней стороне устройства.

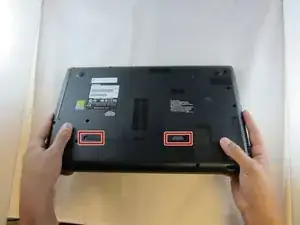

Сдвиньте переключатель 1 в направлении символа «разблокировано» на устройстве (переключатель щёлкнет и встанет на место).

Сдвиньте переключатель 2 в сторону символа «разблокировано» на устройстве.

Удерживая переключатель 2 в разблокированном положении, используйте выемку в верхней части батареи, чтобы вытянуть батарею из корпуса устройства.

Переключатель 2 не фиксируется в защёлке и должен удерживаться в разблокированном положении.

Выньте батарею из устройства и отпустите переключатель 2.

Убедитесь, что устройство отключено от сети, полностью выключено и не тёплое на ощупь.

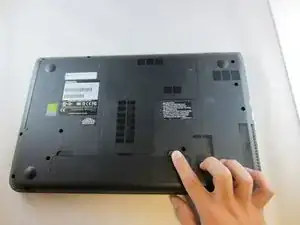

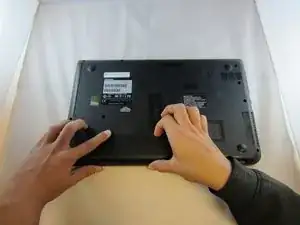

Переверните устройство так, чтобы видеть нижнюю часть, и ослабьте винт PH#1 5 мм на L-образной крышке доступа.

Винт не выйдет полностью из крышки доступа, просто выкрутите его до ослабления.

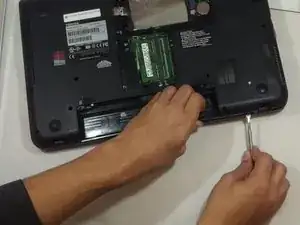

Используйте пластиковый инструмент для открывания, чтобы приподнять крышку доступа, вставив его в выемку рядом с винтом и отжав L-образную крышку от корпуса устройства.

Полностью извлеките крышку и отложите в сторону.

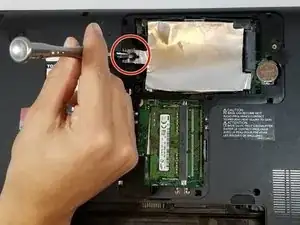

Отвинтите винт PH#1 2 мм рядом с табличкой с информацией об устройстве Toshiba.

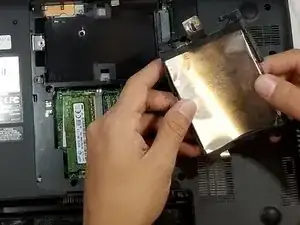

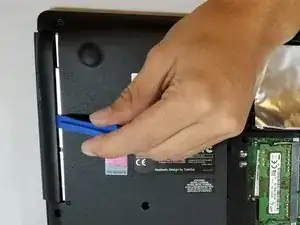

Используя пластиковый инструмент для открывания, приподнимите дисковод.

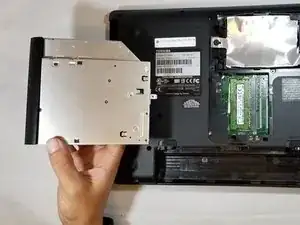

Когда дисковод частично выйдет из корпуса, возьмите его рукой и выдвиньте из слота.

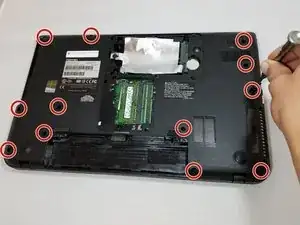

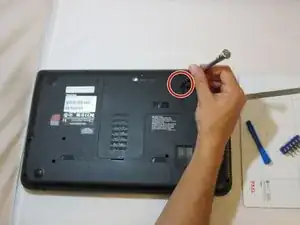

Отвинтите двенадцать винтов PH#1 5 мм на нижней части устройства.

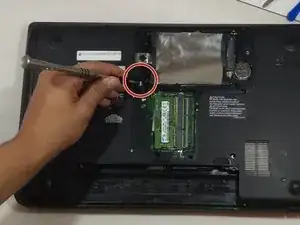

Снимите винт PH#1 4 мм с алюминиевой крышки поддона внутри отсека доступа.

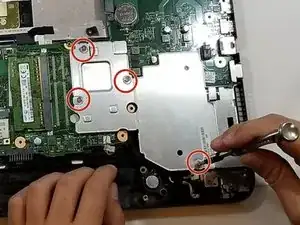

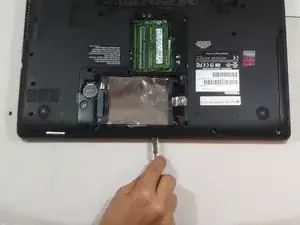

Оттяните алюминиевую крышку от устройства и отложите в сторону.

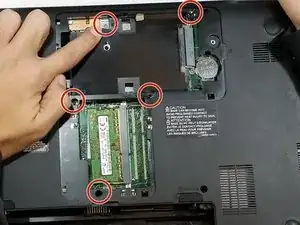

Удалите оставшиеся пять винтов PH#1 10 мм внутри отсека доступа.

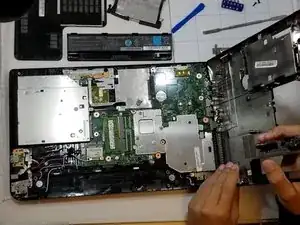

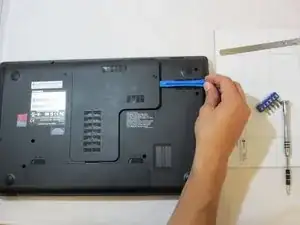

Используя металлическую лопатку, снимите заднюю крышку, проводя лопатку по краям ноутбука. Отожмите нижнюю часть от остальной части устройства, пока они не разделятся.

Полностью отделите заднюю крышку от устройства и отложите в сторону.

Пластиковые защёлки будут издавать щелчок при их освобождении.

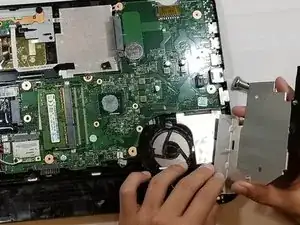

Ослабьте четыре винта PH#1 5 мм на системе охлаждения.

Выньте систему охлаждения из материнской платы и отложите в сторону.

Винты системы охлаждения не выйдут полностью. Просто выкрутите до ослабления.

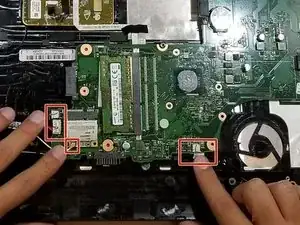

Осторожно отсоедините 5 разъёмов сверху материнской платы, оттягивая их от разъёмов рукой, стараясь не согнуть контакты.

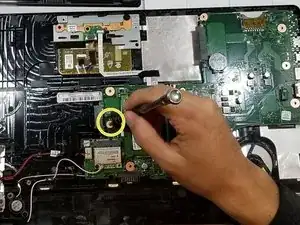

Удалите винт PH#1 10 мм, фиксирующий материнскую плату к корпусу.

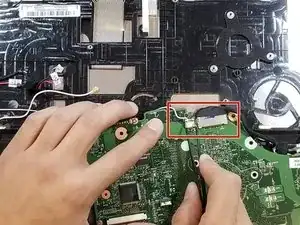

Переверните материнскую плату и с помощью пинцета отсоедините два ленточных кабеля.

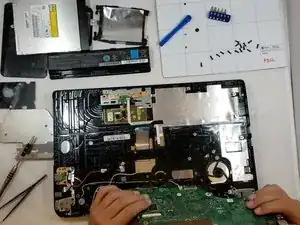

Выньте материнскую плату из корпуса устройства.

Найдите гнездо для наушников в правом нижнем углу материнской платы.

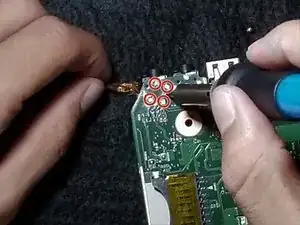

Переверните материнскую плату и с помощью паяльника и оплётки расплавьте и удалите припой с четырёх точек, удерживающих гнездо для наушников на плате.

Выньте гнездо для наушников с материнской платы с помощью пинцета.

Паяльник может нагреваться до 650° F. Выполняйте этот шаг только если уверены в обращении с паяльником. Используйте средства защиты, чтобы избежать серьёзных травм, таких как ожоги. Если Вы не уверены, как паять, используйте это руководство Как паять и отпаивать соединения.
