Замена клавиатуры на Toshiba Satellite C55-A5300

При выключенном ноутбуке переверните его.

Аккумулятор расположен рядом с петлями экрана.

Сдвиньте фиксатор, расположенный непосредственно над аккумулятором на правой стороне, полностью влево. Он останется на месте самостоятельно.

Сдвиньте вправо фиксатор, аналогичный первому, расположенный над блоком аккумулятора с правой стороны. Этот фиксатор имеет пружинную нагрузку, поэтому удерживайте его.

Вставьте инструмент или ноготь в выемку прямо по центру над блоком аккумулятора и извлеките аккумулятор из устройства.

Открутите винт на задней панели ноутбука, закрывающий жесткий диск.

Используйте пластиковые инструменты для вскрытия, чтобы снять панель.

Открутите винт рядом с жестким диском с помощью отвертки PH1.

Вытяните вверх серебристую язычок, соединённый с жестким диском, чтобы извлечь его.

С помощью отвертки PH1 удалите оставшиеся винты с задней крышки ноутбука.

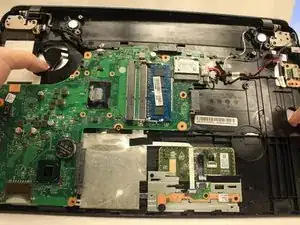

Используйте нейлоновую лопатку или пластиковый инструмент для вскрытия, чтобы аккуратно разъединить корпус и снять заднюю крышку ноутбука.

Снимите 2 винта, удерживающих вентилятор на месте.

Отсоедините разноцветный провод, соединяющий вентилятор с материнской платой, и извлеките вентилятор.

С помощью отвертки PH1 открутите винт в правом верхнем углу жесткого диска.

Используйте пластиковый инструмент для вскрытия, чтобы вставить его между приводом компакт-дисков и корпусом ноутбука, и аккуратно извлеките привод.

Винты, удерживающие клавиатуру, уже были удалены вместе с задней панелью, поэтому просто вытолкните клавиатуру из ноутбука, продев пальцы через отверстия под вентилятором и приводом компакт-дисков.

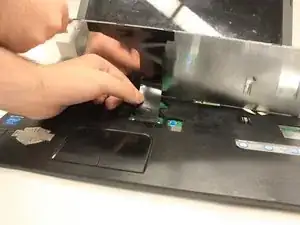

После того как клавиатура будет частично выведена из ноутбука, отсоедините её от устройства, вынув язычок, соединяющий клавиатуру с материнской платой.
