Замена разъема зарядного порта Toshiba Satellite C55-A5100
Этот гид проведет вас через процесс замены разъема зарядного порта. Замена разъема зарядного порта важна, так как это позволяет компьютеру восстановить состояние, в котором он снова может использоваться.
Для этого необходимо снять заднюю крышку. Задняя крышка крепится не только винтами, но и пластиковыми зажимами.
Шаг 1
Нажмите вниз пальцами, одновременно применяя скользящее движение на защелках рядом с батареей на нижней стороне вашего ноутбука.
Шаг 2
Поднимите батарею вверх пальцами из отсека для батареи.
Шаг 3
Установите ноутбук так, чтобы нижняя сторона находилась сверху.
Удалите единственный винт Philips #1 размером 6 мм, который удерживает панели ноутбука на месте.
Шаг 4
Удалите винт Philips #1 размером 4 мм на стороне теперь открытой области.
Шаг 5
Удалите дисковод из устройства.
Шаг 6
Установите ноутбук так, чтобы нижняя сторона находилась сверху.
Удалите единственный винт Philips #1 размером 6 мм, который удерживает панели ноутбука на месте.
Шаг 7
С помощью отвертки Philips #1 удалите винт размером 8 мм, который удерживает жесткий диск на месте.
Шаг 8
Используйте пальцы, чтобы поднять жесткий диск.
Вытащите жесткий диск вправо.
Шаг 9

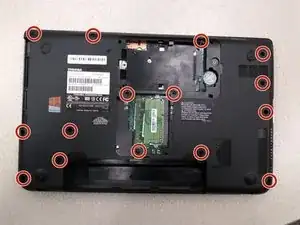

Открутите все 15 винтов, которые крепят заднюю крышку к ноутбуку.
Осторожно подденьте заднюю крышку с помощью инструментов для поддевания, начиная с стороны жесткого диска.
Шаг 10

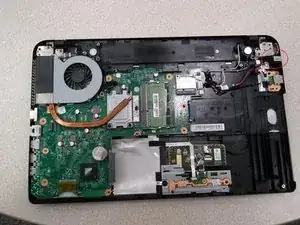

Найдите разъем зарядного порта. Затем осторожно потяните вверх.

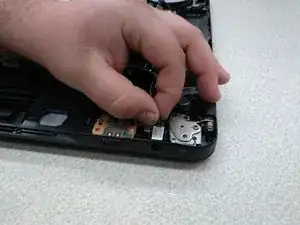

Отключите разъем, потянув его к стороне разъема зарядного порта корпуса, затем аккуратно отведите провода от корпуса.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
