Замена динамической системы Dell Inspiron 9300

Перед работой с внутренними компонентами извлеките аккумулятор.

Снимите двенадцать винтов с крестообразным шлицем (6 мм) с нижней части корпуса.

Перед работой с внутренними компонентами извлеките аккумулятор, чтобы обеспечить безопасные условия работы.

Осторожно подденьте серебристую окантовку над клавиатурой и под дисплеем с помощью лопатки.

Начните с правой стороны, где в окантовке есть выемка для облегчения снятия.

Снимите два винта с крестообразным шлицем (5 мм), удерживающие клавиатуру.

Поднимите клавиатуру вверх и в сторону монитора, чтобы открыть лентовый кабель под ней.

Крепко возьмитесь за синюю ленту, прикреплённую к разъёму лентового кабеля клавиатуры, и потяните вверх, от материнской платы.

Крепко возьмитесь за синюю ленту, прикреплённую к разъёму лентового кабеля ЖК-дисплея, и потяните вверх, от материнской платы.

Снимите два винта с крестообразным шлицем (5 мм), удерживающие петлю дисплея с обеих сторон ноутбука.

Поддерживайте дисплей при ослаблении петель, чтобы предотвратить падение и повреждение экрана.

Снимите семь винтов с крестообразным шлицем (6 мм), удерживающих тачпад/подлокотник на материнской плате.

Осторожно подденьте батарейку CMOS из её крепления с помощью лопатки.

Отсоедините низкопрофильный разъём индикаторов клавиатуры, расположенный рядом с радиатором видеокарты, с помощью лопатки.

Снимите лентовый кабель тачпада с материнской платы с помощью лопатки.

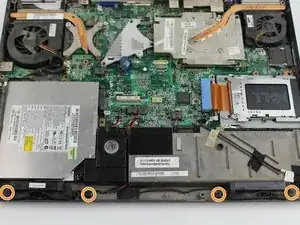

Поднимите тачпад вверх и отведите в сторону, чтобы открыть внутренние компоненты под ним.

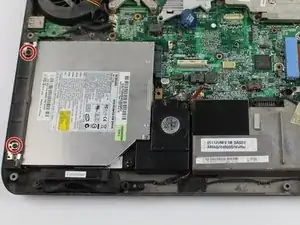

Снимите два винта с крестообразным шлицем (3 мм), удерживающие DVD-привод на месте.

Выдвиньте DVD-привод из нижнего корпуса.

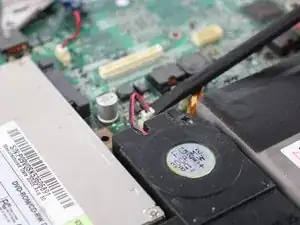

С помощью лопатки отсоедините кабель сабвуфера.

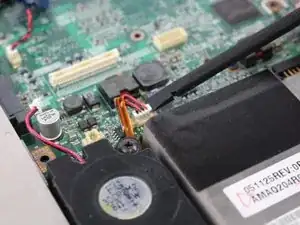

Повторите для соседнего разъёма динамика.

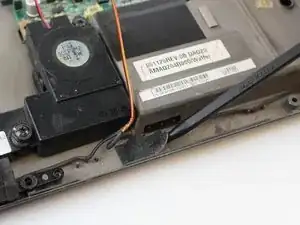

Отклейте чёрную ленту, удерживающую провода звуковой системы на месте.

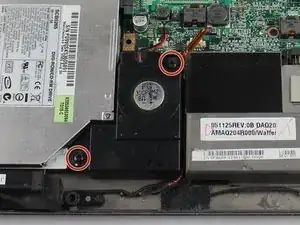

Снимите винты с крестообразным шлицем (7 мм), удерживающие сабвуфер на месте.

Снимите четыре винта с крестообразным шлицем (по два для каждого динамика, 5 мм), фиксирующие левый и правый динамики.
