Dell Inspiron 9300 Замена видеокарты

Снимите аккумулятор перед началом работы с любыми внутренними компонентами.

Снимите двенадцать винтов Phillips 6 мм с нижней части корпуса.

Снимите аккумулятор перед работой с внутренними компонентами для обеспечения безопасных условий работы.

Осторожно отожмите серебристую рамку над клавиатурой и под дисплеем с помощью лопатки.

Начинайте с правой стороны, где в рамке есть выемка для более простого снятия.

Снимите два винта Phillips 5 мм, удерживающие клавиатуру.

Поднимите клавиатуру вверх и в направлении монитора, чтобы открыть ленточный кабель под ней.

Крепко возьмитесь за синюю ленту, прикреплённую к разъёму ленточного кабеля клавиатуры, и потяните вверх, отнимая от материнской платы.

Крепко возьмитесь за синюю ленту, прикреплённую к разъёму ленточного кабеля ЖК-дисплея, и потяните вверх, отнимая от материнской платы.

Снимите два винта Phillips 5 мм, крепящие петлю дисплея с обеих сторон ноутбука.

Поддержите дисплей при ослаблении петель, чтобы избежать падения и повреждения экрана.

Снимите семь винтов Phillips 6 мм, удерживающих панель с тачпадом/подставкой для ладоней на материнской плате.

Осторожно подденьте CMOS-батарею из её крепления с помощью лопатки.

Снимите низкопрофильный разъём для индикаторов состояния клавиатуры, расположенный рядом с радиатором видеокарты, с помощью лопатки.

Снимите ленточный кабель тачпада с материнской платы с помощью лопатки.

Поднимите тачпад вверх и отведите в сторону, чтобы открыть внутренние компоненты под ним.

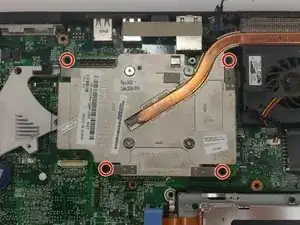

Ослабьте четыре винта Phillips 5 мм, удерживающие видеокарту и радиатор на месте.

Винты удерживаются в специальных фиксаторах и не подлежат полному удалению.

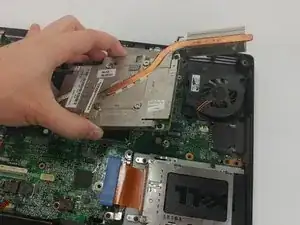

Крепко потяните вверх, чтобы извлечь видеокарту из материнской платы.
