Установка графического модуля Framework Laptop 16

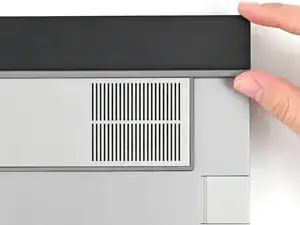

Совместите графический модуль с его разъемом в ноутбуке.

Убедитесь, что модуль ровно сидит на направляющих по краям разъема.

Проверьте, что две центральные направляющие зашиты между вентиляторами.

При установке модуля держите его на уровне с ноутбуком, чтобы он не зажимался на направляющих.

При правильной установке между ноутбуком и модулем не должно быть зазоров.

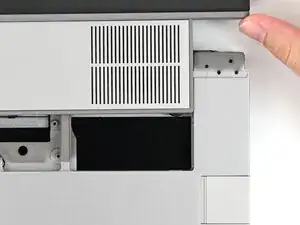

Сохраняя уровень модуля с ноутбуком, вставьте его в разъем.

Модуль должен легко входить. Если вы чувствуете сопротивление, вытащите модуль и выровняйте его заново.

Вы должны услышать audible "щелчок", когда застежки модуля зафиксируются на месте.

Переверните ноутбук и откройте его.

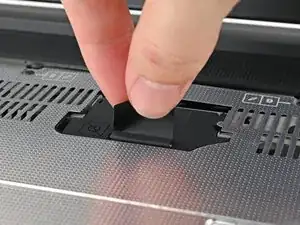

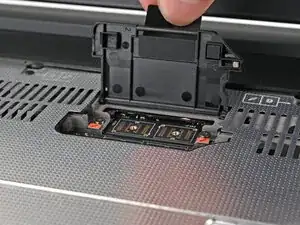

Поднимите дверь интерпозера за черную ручку и дайте ей стоять вертикально.

Используйте отвертку Framework, чтобы затянуть два фиксированных винта T5 Torx, крепящих графический модуль.

Поместите интерпозер на его место между основной платой и графическим модулем.

Используйте отвертку Framework, чтобы затянуть четыре фиксированных винта T5 Torx, крепящих интерпозер.

Закройте дверь интерпозера.
