Удаление вентилятора графического модуля ноутбука Framework Laptop 16

Ноутбуки

Используйте это руководство для замены одного или обоих вентиляторов графического модуля в вашем ноутбуке Framework 16".

Обратите внимание: ноутбук, использованный в данном руководстве, имеет стандартную конфигурацию с одной US клавиатурой, одним модулем цифровой клавиатуры и двумя проставками для сенсорной панели. Ваша конфигурация может отличаться, но процесс должен оставаться прежним.

Шаг 1

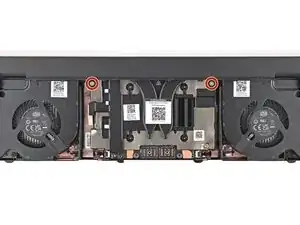

Используйте отвертку Framework для удаления четырех винтов Torx T5 длиной 3.6 мм, удерживающих крышку графического модуля:

Два винта на плоской поверхности модуля, рядом с вентиляторами.

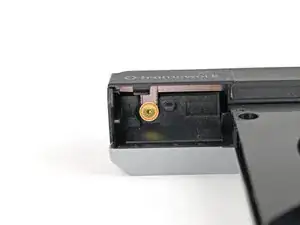

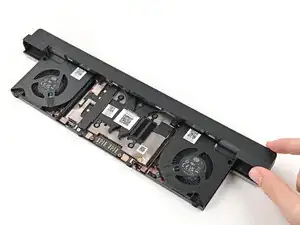

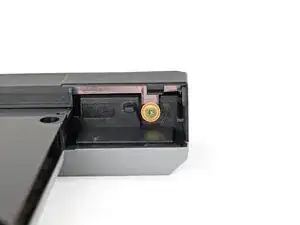

Два винта на тонком крае модуля, близко к концам. Вам нужно будет перевернуть модуль на его задний край, чтобы добраться до них.

Шаг 2

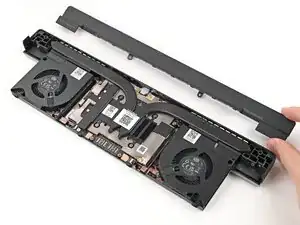

Поднимите крышку с графического модуля и снимите ее.

Шаг 3

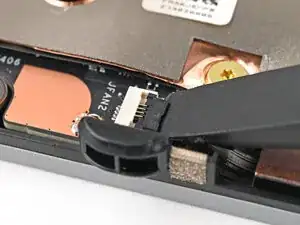

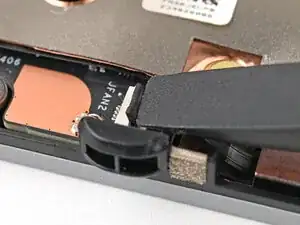

Используйте плоский конец лопатки или чистый ноготь, чтобы поднять и освободить зажим на ZIF-разъеме вентилятора.

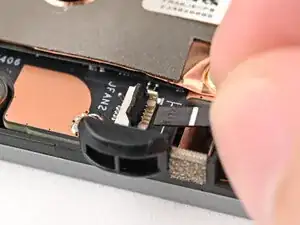

Используйте пальцы, чтобы взять за коричневую петлю и вытащить кабель вентилятора прямо из гнезда.

Шаг 4

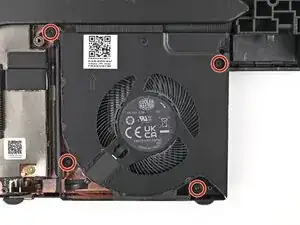

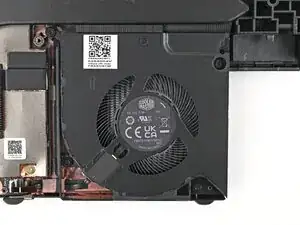

Используйте отвертку Torx T5, чтобы ослабить четыре винта, удерживающих вентилятор.

Шаг 5

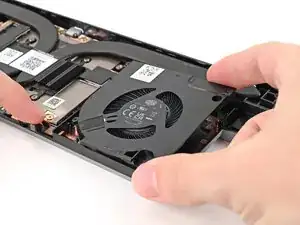

Одной рукой прижмите кабель вентилятора к модулю.

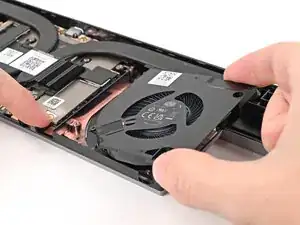

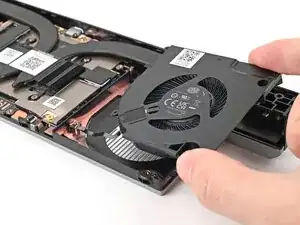

Другой рукой потяните вентилятор из его корпуса, убедившись, что провод проходит через его слот.

Снимите вентилятор.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Сдайте ваши электронные отходы в переработчик с сертификатом R2 или e-Stewards.
