Удаление жесткого диска и плат аудио в Dell Vostro V130

В этом руководстве мы покажем, как удалить жесткий диск и плату аудио.

Шаг 1

Удалите винты, которые крепят крышку корпуса к компьютеру.

Шаг 2

Сдвиньте крышку корпуса к передней части компьютера. Поднимите ее и уберите от компьютера.

Если это все, что вы делаете, выполните шаг в обратном порядке, если нет, перейдите к следующему шагу.

Шаг 3

Поднимите черный зажим кабеля, чтобы отсоединить кабель батареи от разъема на системной плате и отключите кабель батареи.

Шаг 4

Удалите винты, которые крепят батарею к компьютеру.

Шаг 5

Поднимите батарею и уберите от компьютера.

Если это все, что вы делаете, выполните шаг в обратном порядке, если нет, перейдите к следующему шагу.

Шаг 6

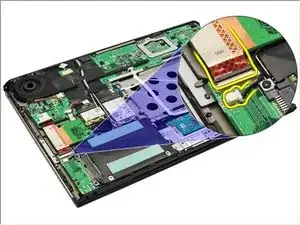

Отключите кабели динамиков и системной платы от аудиоплаты.

Шаг 7

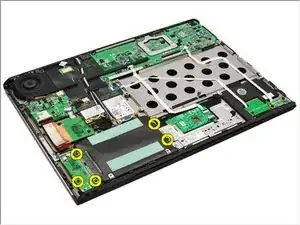

Удалите винты, которые крепят аудиоплату и жесткий диск к компьютеру.

Шаг 8

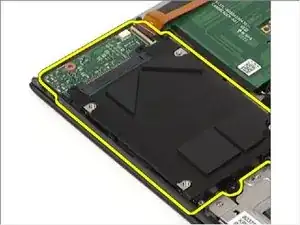

Поднимите и удалите сборку жесткого диска и аудиоплаты из компьютера.

Шаг 9

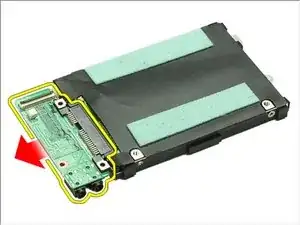

Сдвиньте аудиоплату от жесткого диска.

Шаг 10

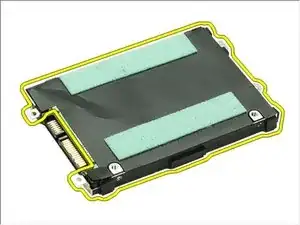

Удалите винты, которые крепят кронштейн жесткого диска к жесткому диску.

Шаг 11

Удалите жесткий диск из кронштейна жесткого диска.

Если это все, что вы делаете, выполните шаг в обратном порядке, если нет,
