Fujitsu Siemens Expression Mobile v5515

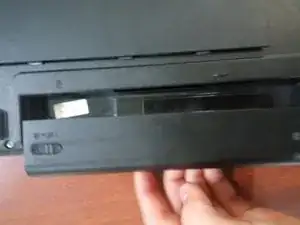

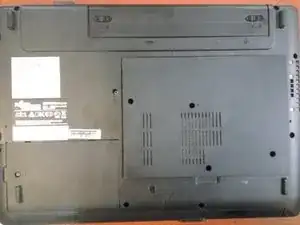

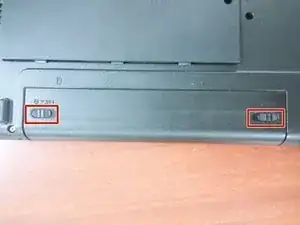

Сначала разблокируйте аккумулятор, чтобы впоследствии можно было снять его, потянув.

Сначала разблокируйте аккумулятор, чтобы впоследствии можно было снять его, потянув.

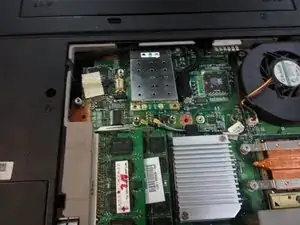

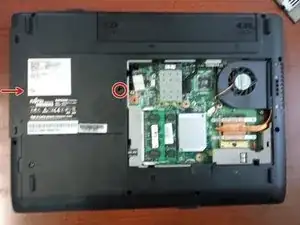

Сначала открутите крышку, затем тройник, и наконец извлеките модуль оперативной памяти: сдвиньте защёлки по бокам, и модуль сам выдвинется.

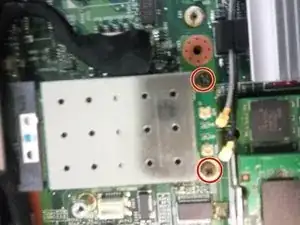

Сначала открутите плату и затем выньте её — потребуется только отсоединить соединитель.

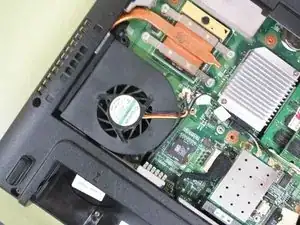

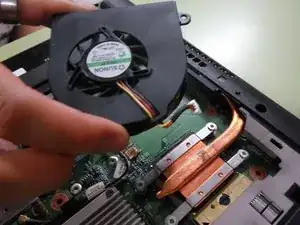

Сначала отключите шлейф питания, затем открутите вентилятор. После снятия вентилятора можно разобрать его для очистки.

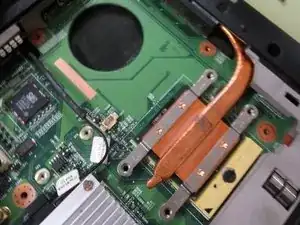

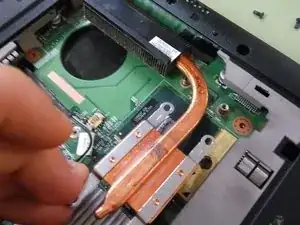

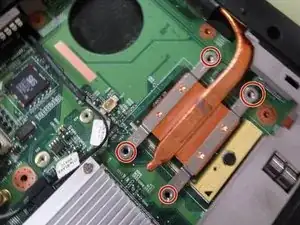

Сначала открутите радиатор, затем снимите его.

Достаточно открутить винты, затем потянуть, чтобы снять деталь.

Для установки выполните обратные действия: установите деталь на место, затем закрутите винт.

Верните радиатор на место и закрепите его винтами.

Установите вентилятор на место и прикрутите его, также подключите кабель к плате.

Установите сетевую плату на место, опустите её и затем закрепите винтом; подключите кабели в соответствующем порядке.

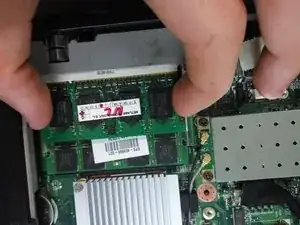

Установите модуль оперативной памяти: вставьте его под углом, затем защёлкните, опустив до фиксации.

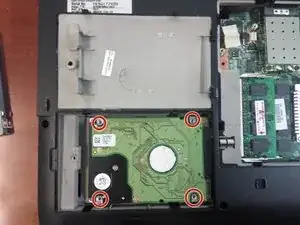

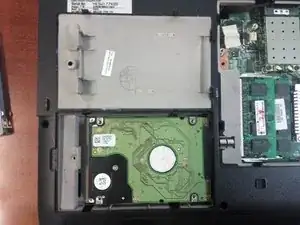

Установите жёсткий диск: поместите его в отсек, сдвиньте для подключения, затем закрепите винтами и закройте крышку.

Остаётся установить крышку, закрутить винты и вставить аккумулятор; при установке убедитесь, что защёлка зафиксирована.
